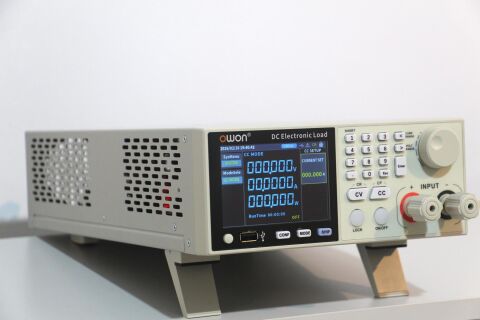

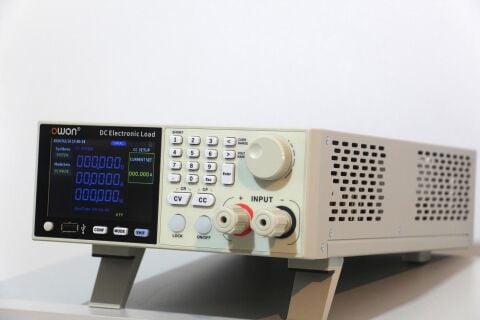

300V / 40A / 400W-DC Elektronik Yük – OWON OEL8512B
300V / 40A / 400W DC Elektronik Yük – OWON OEL8512B
⚠️ Önemli Bilgilendirme: İncelediğiniz ürün bir DC elektronik yüktür. DC güç kaynağı değildir.
CMsense Teknik Seçimi
OWON OEL8512B, 300V / 40A / 400W kapasitesiyle DC güç kaynakları, batarya sistemleri, DC/DC dönüştürücüler ve adaptörlerin kontrollü yük altında test edilmesi için geliştirilmiş programlanabilir bir DC elektronik yüktür.
CC, CV, CR ve CP çalışma modlarını destekleyen cihaz; 5 kHz'e kadar dinamik yük testi, kısa devre simülasyonu ve ayarlanabilir akım yükselme süreleri sayesinde hem laboratuvar hem de Ar-Ge uygulamalarında güvenilir test altyapısı sunar.
USB ve RS232 haberleşme arayüzleri ile SCPI komut setini destekleyen OEL8512B, otomasyon sistemlerine kolayca entegre edilebilir.
Öne Çıkan Özellikler
Model: OWON OEL8512B
Maksimum Gerilim: 300V DC
Maksimum Akım: 40A
Maksimum Güç: 400W
Gerilim çözünürlüğü: 1mV
Akım çözünürlüğü: 0.1mA
Güç çözünürlüğü: 10mW
Dinamik test frekansı: 5 kHz'e kadar
Ayarlanabilir akım yükselme süresi
CC Dynamic Mode desteği
Kısa devre simülasyonu
USB ve RS232 haberleşme
SCPI komut desteği
3.9 inç TFT renkli ekran
2U rack montaj ölçüsü

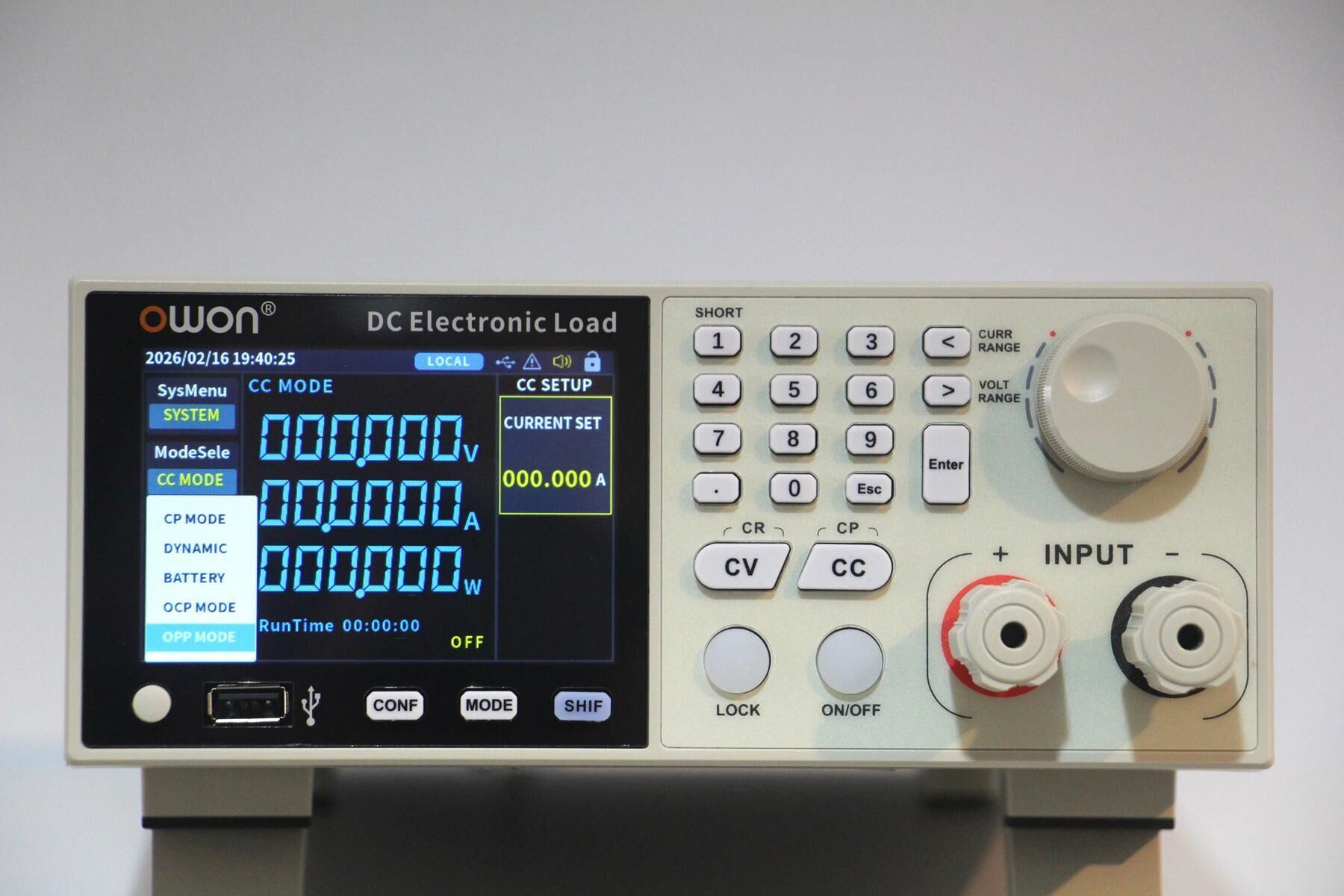

Çalışma Modları
OWON OEL8512B dört temel elektronik yük modunu destekler.
CC – Constant Current (Sabit Akım)
DC güç kaynaklarının farklı yük akımlarındaki performansını test etmek için kullanılır.
CV – Constant Voltage (Sabit Gerilim)
Batarya şarj cihazları ve adaptör testlerinde gerilim kontrollü yükleme sağlar.
CR – Constant Resistance (Sabit Direnç)
Direnç karakteristiği gösteren yüklerin simülasyonu için kullanılır.
CP – Constant Power (Sabit Güç)
Batarya, inverter ve DC güç kaynaklarının sabit güç altında davranışını analiz etmek için idealdir.
5 kHz Dinamik Test Desteği
OEL8512B, 5 kHz'e kadar dinamik yük testi gerçekleştirebilir.
Dinamik mod sayesinde yük akımı iki farklı seviye arasında belirlenen frekansta değiştirilebilir. Böylece;
DC güç kaynakları
Adaptörler
DC/DC dönüştürücüler
Regülatörler
ani yük değişimlerine karşı test edilebilir.
Ayarlanabilir Akım Geçiş Hızı
Akım yükselme ve düşme hızı kullanıcı tarafından ayarlanabilir.
Ayarlanabilir aralık:
0.001 A/µs – 2 A/µs
Bu özellik transient analizleri ve yüksek hızlı yük değişim testleri için önemli avantaj sağlar.
Yüksek Hassasiyetli Ölçüm
OWON OEL8512B aşağıdaki ölçüm çözünürlüklerini sunar.
Gerilim okuma çözünürlüğü: 1mV
Akım okuma çözünürlüğü: 0.1mA
Güç okuma çözünürlüğü: 10mW
Bu sayede düşük güç seviyelerinde dahi hassas ölçüm yapılabilir.
Koruma Fonksiyonları
Cihazda gelişmiş koruma sistemleri bulunmaktadır.
Aşırı Gerilim Koruması (OVP)
Aşırı Akım Koruması (OCP)
Aşırı Güç Koruması (OPP)
Aşırı Sıcaklık Koruması (OTP)
Ters Gerilim Koruması (Reverse Voltage Protection)
Bu korumalar hem test edilen cihazı hem de elektronik yükü güvenli şekilde korur.
Paralel Çalışma
OEL85 Serisi elektronik yükler, CV modu hariç paralel çalışmayı destekler.
RS485 haberleşme altyapısı kullanılarak 10 adede kadar cihaz birlikte çalıştırılabilir.
Bu yapı ile toplam sistem gücü 4 kW seviyesine kadar genişletilebilir.
–––––––––––––––––––––––––
Battery Discharge Test: Dahil
OCP Test: Dahil
OPP Test: Dahil
–––––––––––––––––––––––––

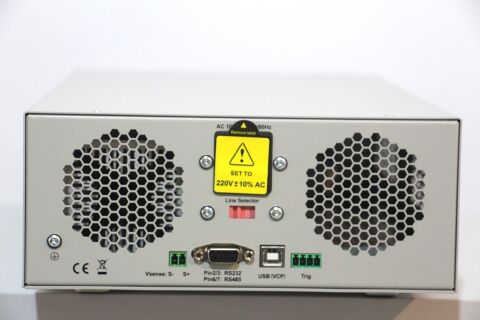

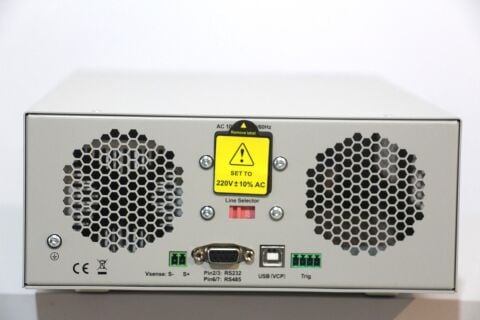

Haberleşme ve Otomasyon
OWON OEL8512B aşağıdaki haberleşme seçeneklerini destekler.
USB Device
RS232
SCPI Komut Desteği
Bilgisayar kontrollü otomasyon sistemlerine kolayca entegre edilebilir.
Teknik Özellikler
Model: OWON OEL8512B
Güç: 400 W
Gerilim: 0–300 VDC
Akım: 0–40 A
Çalışma Modları: CC / CV / CR / CP
Dinamik Mod: 5 kHz
Gerilim Çözünürlüğü: 1 mV
Akım Çözünürlüğü: 0.1 mA
Güç Çözünürlüğü: 10 mW
Haberleşme: USB Device, RS232
SCPI Desteği: Var
Koruma Fonksiyonları: OVP, OCP, OPP, OTP, Reverse Voltage Protection
Boyutlar: 215 × 88 × 375 mm
Ağırlık: 5 kg
Kullanım Alanları
DC güç kaynağı testleri
Batarya şarj cihazı testleri
DC/DC dönüştürücü testleri
Adaptör testleri
Elektronik kart testleri
LED sürücü testleri
Ar-Ge laboratuvarları
Üretim sonu kalite kontrol
Üniversite laboratuvarları
Kutu İçeriği
–––––––––––––––––––––––––
OEL8512B DC Elektronik Yük
Güç Kablosu
USB kablosu
Kullanım Kılavuzu
Türkiye Satış ve Teknik Destek
OWON OEL8512B DC Elektronik Yük modeli, CMsense Teknik tarafından teknik destek ve satış sonrası hizmetlerle birlikte sunulmaktadır.
Uygulamanıza uygun elektronik yük seçimi konusunda teknik ekibimizden destek alabilirsiniz.
