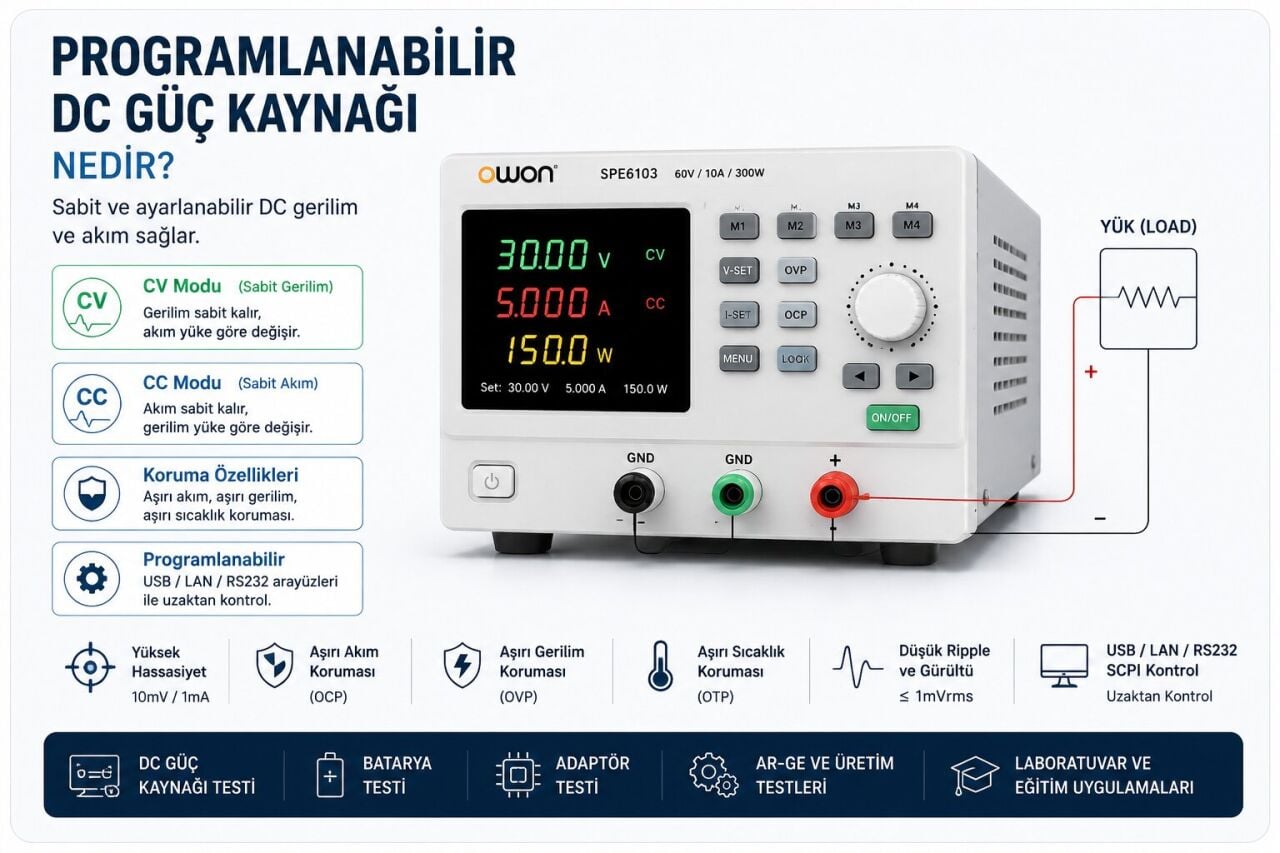

Programlanabilir DC Güç Kaynağı Nedir?
Programlanabilir DC Güç Kaynağı Nedir?
Elektronik devrelerin geliştirilmesi, test edilmesi ve doğrulanması süreçlerinde kullanılan en temel laboratuvar ekipmanlarından biri programlanabilir DC güç kaynağıdır. Bu cihazlar, kullanıcı tarafından ayarlanabilen sabit doğru akım (DC) gerilimi ve akımı sağlayarak elektronik devrelerin kontrollü koşullarda beslenmesini mümkün kılar.
Geleneksel güç kaynaklarından farklı olarak programlanabilir modeller; USB, LAN, RS232, RS485 veya SCPI komutları üzerinden bilgisayar tarafından kontrol edilebilir. Bu özellik sayesinde otomatik test sistemleri, üretim hatları ve Ar-Ge laboratuvarlarında yaygın olarak tercih edilir.
DC Güç Kaynağı Nasıl Çalışır?
Bir DC güç kaynağının temel görevi, şebekeden aldığı alternatif akımı (AC), elektronik devrelerin ihtiyaç duyduğu kararlı doğru akıma (DC) dönüştürmektir.
Modern laboratuvar tipi güç kaynakları;
- Hassas gerilim regülasyonu
- Hassas akım sınırlaması
- Düşük ripple ve gürültü
- Aşırı akım koruması
- Aşırı gerilim koruması
- Kısa devre koruması
gibi gelişmiş koruma özelliklerine sahiptir.
Bu özellikler test edilen elektronik devrelerin zarar görmesini önler.
CV (Constant Voltage) Modu Nedir?
CV (Constant Voltage), yani Sabit Gerilim modu, güç kaynağının belirlenen çıkış gerilimini sabit tutarak çalıştığı moddur.
Bu çalışma modunda yükün çektiği akım değişebilir ancak gerilim sabit kalır.
Örneğin;
- 12 V
- maksimum 3 A
olarak ayarlanmış bir güç kaynağı, yük yalnızca 500 mA çekiyorsa yine 12 V çıkış vermeye devam eder.
CV modu elektronik kartların büyük bölümünde kullanılan standart çalışma modudur.
CC (Constant Current) Modu Nedir?
CC (Constant Current), yani Sabit Akım modu, çıkış akımının belirlenen değeri aşmasını engelleyen çalışma modudur.
Bu özellik özellikle;
- LED testlerinde
- Batarya şarj uygulamalarında
- Kısa devre testlerinde
- Akım sınırlaması gereken hassas devrelerde
büyük önem taşır.
Elektronik devre ilk çalıştırılırken akım limitinin ayarlanması, olası hasarların önüne geçebilir.
Programlanabilir Güç Kaynaklarının Avantajları
Programlanabilir modeller, manuel laboratuvar güç kaynaklarına göre önemli avantajlar sunar.
Başlıca avantajları:
- Bilgisayar kontrollü çalışma
- Otomatik test senaryoları oluşturabilme
- SCPI komut desteği
- Veri kaydı
- Uzaktan kontrol
- Yüksek çıkış kararlılığı
- Tekrarlanabilir testler
- Üretim otomasyonuna uygunluk
Bu nedenle Ar-Ge laboratuvarları ve üretim tesislerinde programlanabilir modeller tercih edilmektedir.
Haberleşme Arabirimleri
Modern laboratuvar güç kaynaklarında farklı haberleşme seçenekleri bulunabilir.
USB
Temel bilgisayar bağlantısı için kullanılır.
LAN
Uzak erişim ve ağ üzerinden kontrol sağlar.
RS232
Endüstriyel otomasyon sistemlerinde uzun yıllardır kullanılmaktadır.
RS485
Çoklu cihaz haberleşmesi için tercih edilir.
SCPI
SCPI (Standard Commands for Programmable Instruments), test ve ölçüm cihazlarının ortak komut standardıdır.
SCPI desteği sayesinde farklı marka cihazlar aynı yazılım üzerinden kontrol edilebilir.
Kullanım Alanları
Programlanabilir DC güç kaynakları çok geniş bir kullanım alanına sahiptir.
Başlıca uygulamalar:
- Elektronik Ar-Ge laboratuvarları
- Üniversite laboratuvarları
- Teknik eğitim kurumları
- Savunma sanayi
- Otomotiv elektroniği
- Batarya test laboratuvarları
- Güç elektroniği geliştirme
- Haberleşme sistemleri
- RF laboratuvarları
- Üretim kalite kontrolü
- Servis ve bakım laboratuvarları
Programlanabilir DC Güç Kaynağı Seçerken Nelere Dikkat Edilmelidir?
Doğru güç kaynağı seçimi yapılırken yalnızca maksimum gerilim ve akım değerlerine bakılması yeterli değildir.
Aşağıdaki kriterler birlikte değerlendirilmelidir:
- Maksimum çıkış gerilimi
- Maksimum çıkış akımı
- Maksimum güç
- Kanal sayısı
- Programlanabilirlik
- Haberleşme seçenekleri
- Ripple ve Noise değerleri
- Çözünürlük
- Doğruluk
- Koruma fonksiyonları
- Kalibrasyon desteği
- Yazılım desteği
İhtiyaca uygun cihaz seçimi, hem ölçüm doğruluğunu artırır hem de uzun vadede yatırım maliyetini optimize eder.
CMsense Ürün Önerileri
Farklı uygulamalar için farklı güç kaynağı serileri tercih edilebilir.
Örneğin:
- OWON SPE Serisi: Genel laboratuvar kullanımı.
- OWON SPM Serisi: Yüksek hassasiyet ve kompakt tasarım.
- OWON ODP Serisi: Çok kanallı laboratuvar uygulamaları.
- OWON OWP Serisi: Yüksek güçlü uygulamalar.
- OWON OWH Serisi: Yüksek gerilim ve yüksek güç gerektiren Ar-Ge ve endüstriyel testler.
Cihaz seçimi yapılırken ihtiyaç duyulan gerilim, akım, güç ve haberleşme özellikleri birlikte değerlendirilmelidir.
Sık Sorulan Sorular
Programlanabilir DC güç kaynağı ile normal güç kaynağı arasındaki fark nedir?
Programlanabilir modeller bilgisayar üzerinden kontrol edilebilir, otomatik test senaryolarını destekler ve veri kaydı yapılmasına olanak tanır.
CV ve CC modu ne anlama gelir?
CV modu sabit gerilim, CC modu ise sabit akım çalışma modudur.
Hangi haberleşme arayüzü tercih edilmelidir?
Laboratuvar uygulamalarında USB yeterli olabilir. Ağ üzerinden uzaktan erişim gereken sistemlerde LAN bağlantısı tercih edilir. Otomasyon uygulamalarında ise SCPI destekli haberleşme büyük avantaj sağlar.
Programlanabilir güç kaynağı hangi alanlarda kullanılır?
Elektronik Ar-Ge, savunma sanayi, otomotiv elektroniği, üniversite laboratuvarları, üretim test sistemleri ve kalite kontrol süreçlerinde yaygın olarak kullanılır.
Sonuç
Programlanabilir DC güç kaynakları, elektronik test ve ölçüm laboratuvarlarının temel ekipmanlarından biridir. Hassas gerilim ve akım kontrolü, gelişmiş koruma fonksiyonları ve bilgisayar kontrollü çalışma özellikleri sayesinde Ar-Ge'den üretime kadar pek çok alanda güvenilir test ortamı sağlar. Doğru cihaz seçimi yapılırken yalnızca çıkış değerleri değil; haberleşme seçenekleri, doğruluk, çözünürlük, koruma fonksiyonları ve kullanım amacı da birlikte değerlendirilmelidir.
