Hangi Osiloskopu Almalıyım? Osiloskop Seçim Rehberi
Osiloskop seçiminde yalnızca bant genişliğine veya fiyata bakmak yeterli değildir. Kullanım şekli, kanal sayısı, örnekleme hızı, ADC çözünürlüğü, bellek derinliği ve analiz özellikleri birlikte değerlendirilmelidir.
-

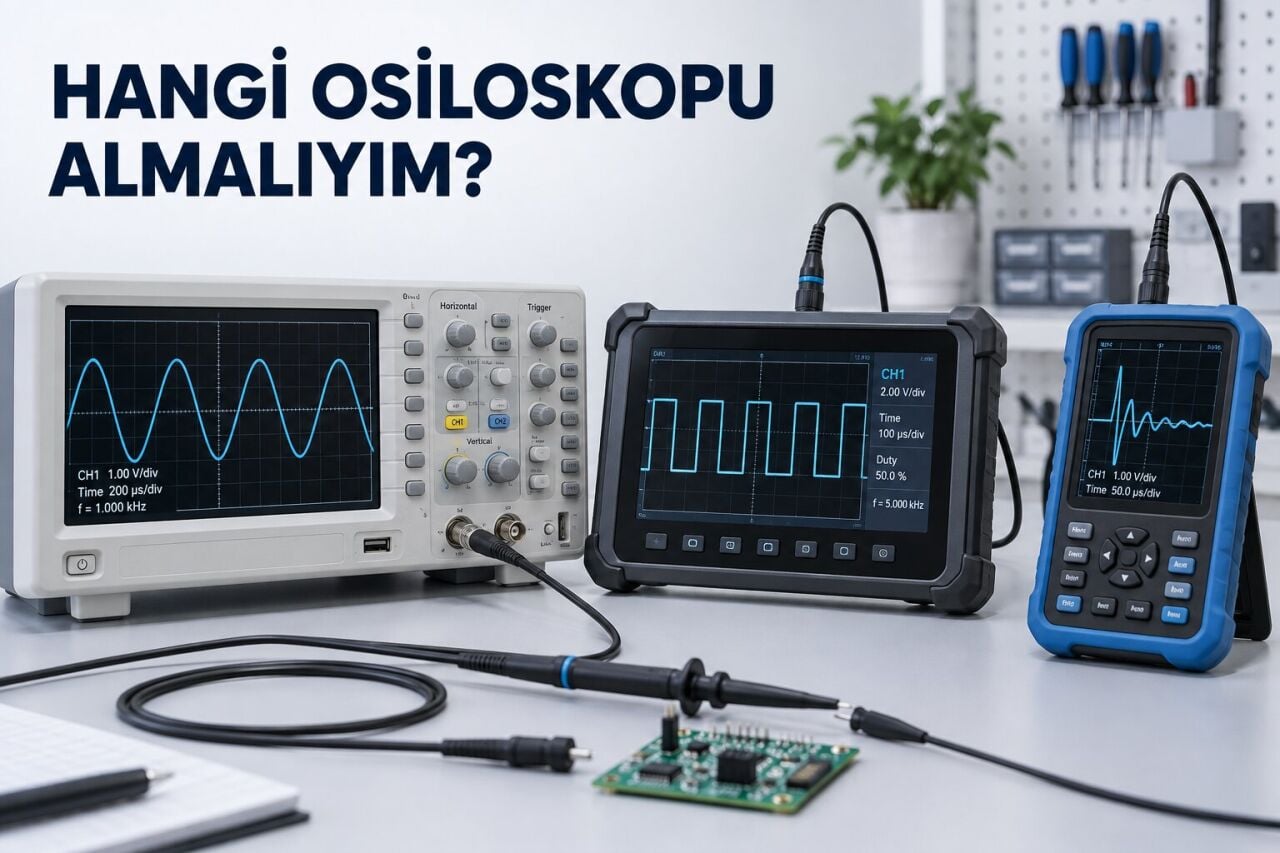

Masaüstü, Tablet Tipi veya El Tipi Osiloskop mu?
Masaüstü osiloskop
Laboratuvar, Ar-Ge, eğitim ve üretim ortamlarında düzenli kullanım için uygundur. Fiziksel tuşları, geniş ekranı ve gelişmiş analiz fonksiyonları sayesinde uzun süreli çalışmalarda rahat kullanım sağlar.
Tablet tipi osiloskop
Laboratuvar ile saha arasında taşınan uygulamalar için dengeli bir çözümdür. Geniş ekran ve bataryalı kullanım avantajı sunar. Dokunmatik ekranlı modellerde fiziksel kontrol sayısı daha sınırlı olabilir.
El tipi osiloskop
Bakım, servis ve saha çalışmalarında kolay taşınır. Küçük ekranı ve sınırlı kontrol alanı nedeniyle ayrıntılı laboratuvar analizlerinde masaüstü cihazlar kadar rahat değildir.
Şebeke, inverter, motor sürücüsü ve SMPS devrelerinde yalnızca bataryalı cihaz kullanmak güvenli ölçüm için yeterli değildir. Kanal izolasyonu, ortak mod gerilimi, giriş kategorisi ve kullanılan probun güvenlik değerleri ayrıca kontrol edilmelidir.
-
İki Kanal mı, Dört Kanal mı?
İki kanallı osiloskoplar temel elektronik çalışmalar, giriş-çıkış karşılaştırmaları ve birçok servis uygulaması için yeterlidir.
Dört kanal aşağıdaki çalışmalarda belirgin avantaj sağlar:
• Güç elektroniğinde birden fazla sinyalin eş zamanlı izlenmesi
• SPI ve benzeri çok hatlı haberleşme sinyallerinin incelenmesi
• Üç fazlı sistemlerin analizi
• Filtre devrelerinde giriş, çıkış ve kontrol sinyallerinin birlikte ölçülmesi
• Birden fazla sensör veya test noktasının karşılaştırılması
Bütçe uygunsa dört kanal, ileride oluşabilecek ölçüm ihtiyaçları için daha esnek bir seçimdir. Ancak tüm kanallar açıkken örnekleme hızının nasıl paylaşıldığı mutlaka kontrol edilmelidir.
-
Kaç MHz Bant Genişliği Gerekir?
Osiloskobun bant genişliği, ölçülecek sinyalin temel frekansından yüksek olmalıdır. Sinüs dalgalarında ölçüm frekansının en az 3–5 katı bant genişliği genel bir başlangıç ölçütüdür.
Dijital sinyallerde yalnızca saat frekansına bakmak doğru değildir. Kare dalganın hızlı kenarları yüksek frekans bileşenleri içerir. Bu nedenle yükselme süresi de dikkate alınmalıdır.
Yaklaşık ilişki:
Yükselme süresi = 0,35 / Bant genişliği
Genel kullanım için:
• Temel elektronik ve eğitim: 50–100 MHz
• Mikrodenetleyici, dijital devre ve elektronik servis: 100–200 MHz
• Hızlı haberleşme ve ileri Ar-Ge: 200 MHz ve üzeri
Gereğinden fazla bant genişliği her zaman avantaj değildir. Daha geniş bant, ölçümde görülen yüksek frekanslı gürültüyü de artırabilir.
-
Örnekleme Hızı Neden Önemlidir?
Örnekleme hızı, sinyalin saniyede kaç noktadan ölçüldüğünü gösterir. Sağlıklı bir dalga şekli görüntülemek için örnekleme hızının ölçülen frekanstan belirgin biçimde yüksek olması gerekir.
Katalogdaki maksimum örnekleme hızı çoğu zaman tek kanal için verilir. Birden fazla kanal açıldığında örnekleme hızının kanallar arasında paylaşılıp paylaşılmadığı kontrol edilmelidir.
-
8-bit, 12-bit veya 14-bit Çözünürlük mü?
ADC çözünürlüğü, osiloskobun dikey eksende ayırt edebileceği teorik seviye sayısını belirler:
• 8-bit: 256 seviye
• 12-bit: 4.096 seviye
• 14-bit: 16.384 seviye
12-bit ve 14-bit cihazlar; düşük genlikli sinyaller, güç kaynağı dalgalanma ölçümleri, sensör çıkışları ve gürültü analizi gibi uygulamalarda daha fazla ayrıntı gösterebilir.
Ancak bit sayısı tek başına ölçüm kalitesini belirlemez. Cihazın gürültü seviyesi, analog giriş katı ve etkin bit sayısı da önemlidir.
-
Bellek Derinliği Ne İşe Yarar?
Bellek derinliği, tek bir kayıtta saklanabilen örnek sayısını ifade eder. Derin bellek sayesinde uzun bir zaman aralığı, yüksek örnekleme hızı korunarak kaydedilebilir ve sonrasında ayrıntılı olarak incelenebilir.
Seri haberleşme paketleri, aralıklı oluşan hatalar, açılış geçişleri ve uzun süreli kayıtlar için bellek derinliği önemlidir.
-
Ekran Boyutu Nasıl Seçilmeli?
7 inç ekranlı cihazlar kompakt yapı ve tezgâhta az yer kaplama avantajı sağlar.
8 inç ekranlar taşınabilirlik ile görüntüleme alanı arasında dengeli bir seçenektir.
10,1 inç ekranlar; dört kanal, FFT, protokol çözme ve FRA/Bode Plot gibi ayrıntılı analizlerde daha rahat kullanım sağlar.
Ekranın büyük olması, ölçüm performansının daha yüksek olduğu anlamına gelmez. Ekran çözünürlüğü, kullanıcı arayüzü ve cihazın ölçüm özellikleri birlikte değerlendirilmelidir.
-
Hangi Analiz Özellikleri Gerekli?
FFT
Sinyalin frekans bileşenlerini, harmonikleri ve parazitleri incelemek için kullanılır.
Seri protokol çözme
UART, I²C, SPI, CAN ve LIN gibi haberleşme hatlarının analizini kolaylaştırır. Gerekli protokollerin standart olarak sunulup sunulmadığı veya ücretli seçenek olup olmadığı kontrol edilmelidir.
FRA/Bode Plot
Filtrelerin, yükselteçlerin ve kontrol devrelerinin frekans ve faz cevabını ölçmek için kullanılır. Bu fonksiyon için osiloskobun kendi sinyal çıkışı veya uyumlu bir fonksiyon jeneratörü gerekebilir.
Otomatik ölçüm ve kayıt fonksiyonları
Frekans, periyot, yükselme süresi ve RMS gibi değerlerin otomatik ölçülmesini sağlar. Geçici veya seyrek oluşan hatalar için segmentli kayıt ve gelişmiş tetikleme seçenekleri yararlıdır.
Kısa Seçim Özeti
• Sabit laboratuvar kullanımı: Masaüstü osiloskop
• Laboratuvar ve saha arasında kullanım: Tablet tipi osiloskop
• Bakım ve servis çalışmaları: El tipi osiloskop
• Temel eğitim ve hobi uygulamaları: 2 kanal, 50–100 MHz
• Genel elektronik ve servis: 2 veya 4 kanal, 100–200 MHz
• Çoklu sinyal ve protokol analizi: 4 kanal
• Dalgalanma ve düşük seviyeli sinyal ölçümleri: 12-bit veya daha yüksek çözünürlük
• Filtre ve kontrol devresi analizi: FRA/Bode Plot
• Uzun süreli kayıt ve seri veri incelemesi: Derin bellek
Sonuç
Doğru osiloskop, en yüksek teknik değerlere sahip cihaz değil; yapılacak ölçüme uygun cihazdır. Öncelikle kullanım şekli, kanal sayısı, gerekli bant genişliği ve çözünürlük belirlenmeli; ardından örnekleme hızı, bellek derinliği ve analiz fonksiyonları karşılaştırılmalıdır.
