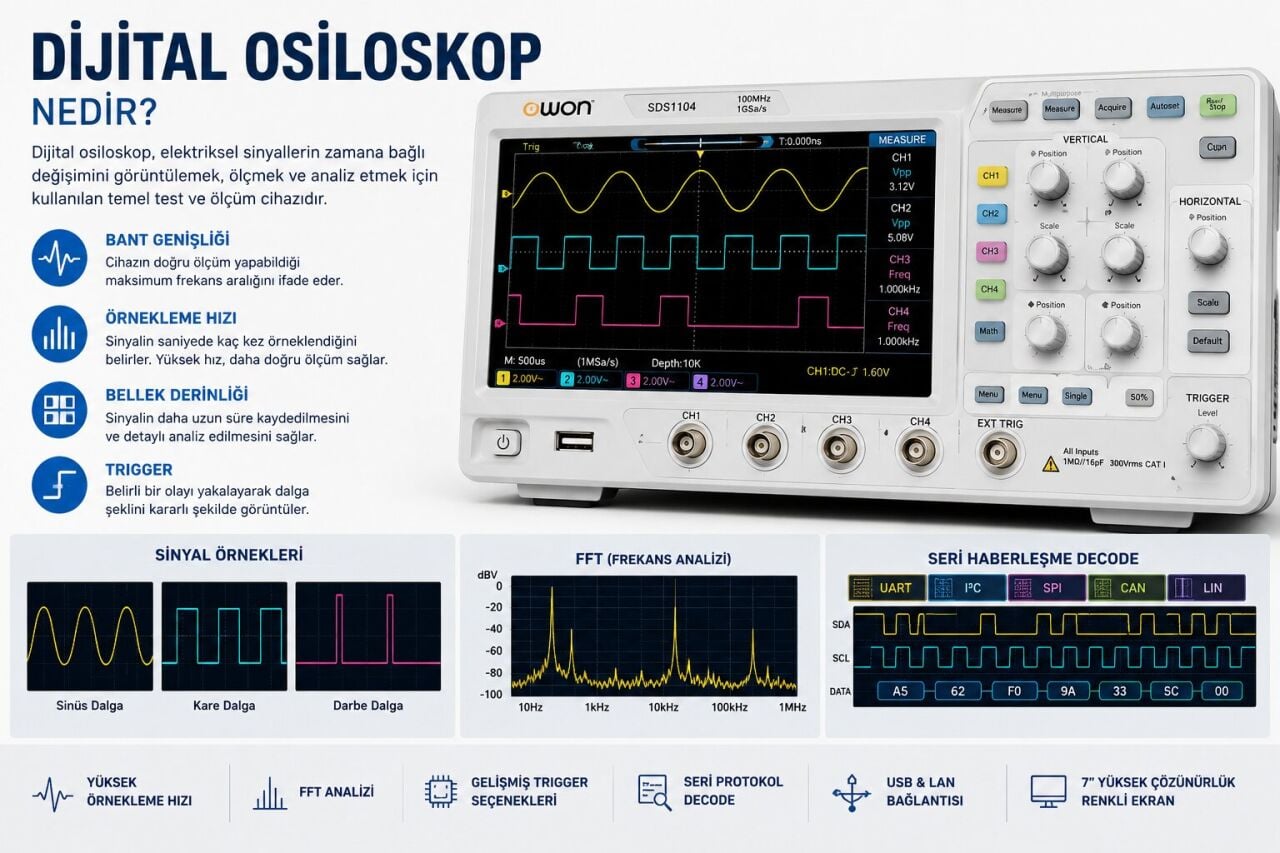

Dijital Osiloskop Nedir?
Dijital Osiloskop Nedir?
Dijital osiloskop, elektriksel sinyallerin zamana bağlı değişimini görüntülemek, ölçmek ve analiz etmek için kullanılan temel test ve ölçüm cihazlarından biridir. Elektronik devre geliştirme, hata analizi, bakım, kalite kontrol ve eğitim laboratuvarlarında en yaygın kullanılan cihazlardan biridir.
Analog osiloskoplardan farklı olarak dijital osiloskoplar, giriş sinyalini yüksek hızda örnekleyerek dijital ortama aktarır. Bu sayede sinyaller kaydedilebilir, analiz edilebilir ve farklı matematiksel işlemler uygulanabilir.
Dijital Osiloskop Nasıl Çalışır?
Dijital osiloskoplar, prob aracılığıyla ölçülen elektriksel sinyali Analog-Dijital Dönüştürücü (ADC) kullanarak sayısal verilere dönüştürür. Bu veriler yüksek hızlı işlemci tarafından işlenerek ekran üzerinde dalga şekli olarak görüntülenir.
Ölçülen sinyal, örnekleme hızı (Sample Rate) ve bellek derinliği (Memory Depth) gibi teknik özelliklere bağlı olarak yüksek doğrulukla analiz edilir.
Dijital Osiloskop Nerelerde Kullanılır?
Dijital osiloskoplar birçok farklı sektörde kullanılmaktadır.
Başlıca kullanım alanları şunlardır:
- Elektronik Ar-Ge laboratuvarları
- Üniversite laboratuvarları
- Güç elektroniği geliştirme
- Savunma sanayi
- Otomotiv elektroniği
- Haberleşme sistemleri
- Endüstriyel otomasyon
- Üretim kalite kontrolü
- Servis ve bakım uygulamaları
- Gömülü sistem geliştirme
Dijital Osiloskopun Temel Özellikleri
Bir osiloskop seçerken yalnızca frekans değerine bakılması yeterli değildir. Ölçüm doğruluğunu etkileyen birçok teknik özellik bulunmaktadır.
Bant Genişliği (Bandwidth)
Bant genişliği, osiloskobun doğru şekilde ölçebileceği maksimum frekans aralığını ifade eder.
Genel olarak ölçülecek sinyalin frekansının en az beş katı bant genişliğine sahip bir osiloskop tercih edilmesi önerilir.
Örnekleme Hızı (Sample Rate)
Örnekleme hızı, cihazın saniyede kaç adet örnek alabildiğini gösterir.
Yüksek örnekleme hızı;
- daha doğru dalga şekli
- daha hassas analiz
- kısa süreli olayların yakalanması
açısından önemlidir.
Bellek Derinliği (Memory Depth)
Bellek derinliği, ölçülen sinyalin ne kadar süre boyunca yüksek çözünürlükle kaydedilebildiğini ifade eder.
Yüksek bellek derinliği özellikle uzun süreli kayıtlar ve karmaşık sinyal analizlerinde avantaj sağlar.
Trigger Sistemi
Trigger sistemi, osiloskobun belirli bir olayı yakalayarak dalga şeklini kararlı şekilde görüntülemesini sağlar.
Modern dijital osiloskoplarda;
- Edge Trigger
- Pulse Trigger
- Video Trigger
- Pattern Trigger
- Serial Trigger
gibi gelişmiş tetikleme seçenekleri bulunabilir.
Dijital Osiloskoplarda Decode Özelliği
Birçok modern osiloskop seri haberleşme protokollerini çözümleyebilir.
Başlıca desteklenen protokoller şunlardır:
- UART
- SPI
- I²C
- CAN
- LIN
- RS232
Bu özellik sayesinde gömülü sistem geliştirme ve hata analizi işlemleri önemli ölçüde kolaylaşır.
FFT (Fast Fourier Transform) Nedir?
FFT özelliği, zaman domenindeki sinyallerin frekans bileşenlerini analiz etmeye olanak sağlar.
Bu özellik;
- harmonik analiz
- güç elektroniği
- filtre tasarımı
- gürültü analizi
- EMI ön değerlendirme
uygulamalarında kullanılmaktadır.
Dijital Osiloskop Seçerken Nelere Dikkat Edilmelidir?
Doğru cihaz seçimi yapılırken aşağıdaki teknik kriterler birlikte değerlendirilmelidir.
- Bant genişliği
- Kanal sayısı
- Örnekleme hızı
- Bellek derinliği
- Dikey çözünürlük
- Trigger özellikleri
- Decode seçenekleri
- FFT desteği
- USB ve LAN bağlantısı
- SCPI desteği
- Yazılım desteği
- Prob seçenekleri
İhtiyaca uygun teknik özelliklere sahip bir osiloskop seçimi, hem ölçüm doğruluğunu artırır hem de uzun vadede yatırım maliyetini optimize eder.
CMsense Ürün Önerileri
Elektronik laboratuvarları, eğitim kurumları, Ar-Ge merkezleri ve üretim tesisleri için farklı bant genişliği, kanal sayısı ve analiz özelliklerine sahip dijital osiloskop çözümleri bulunmaktadır.
Uygulamaya uygun cihaz seçilirken yalnızca frekans değeri değil; örnekleme hızı, bellek derinliği, tetikleme özellikleri ve haberleşme protokollerinin desteklenmesi de değerlendirilmelidir.
Sık Sorulan Sorular
Dijital osiloskop ne işe yarar?
Elektriksel sinyallerin zamana bağlı değişimini görüntülemek, ölçmek ve analiz etmek için kullanılır.
Analog ve dijital osiloskop arasındaki fark nedir?
Dijital osiloskoplar sinyalleri sayısal olarak örnekler, kaydedebilir ve gelişmiş analiz fonksiyonları sunar.
Kaç MHz osiloskop seçmeliyim?
Ölçülecek sinyalin maksimum frekansına bağlıdır. Genel uygulamalarda sinyal frekansının en az beş katı bant genişliği önerilir.
FFT özelliği ne işe yarar?
FFT, sinyalin frekans bileşenlerini analiz ederek harmonik, gürültü ve filtre performansının incelenmesini sağlar.
Decode özelliği neden önemlidir?
UART, SPI, I²C ve CAN gibi haberleşme protokollerinin analizini kolaylaştırır ve hata ayıklama sürecini hızlandırır.
Sonuç
Dijital osiloskoplar, elektronik tasarım, Ar-Ge, bakım ve kalite kontrol süreçlerinde en önemli test ve ölçüm cihazlarından biridir. Bant genişliği, örnekleme hızı, bellek derinliği ve gelişmiş tetikleme özellikleri sayesinde karmaşık elektriksel sinyaller güvenilir şekilde analiz edilebilir. Doğru osiloskop seçimi yapılırken yalnızca frekans değeri değil; uygulama alanı, kanal sayısı, analiz yetenekleri ve haberleşme protokollerine verilen destek de birlikte değerlendirilmelidir. Böylece hem daha doğru ölçümler elde edilir hem de geliştirme süreçleri daha verimli hale gelir.
