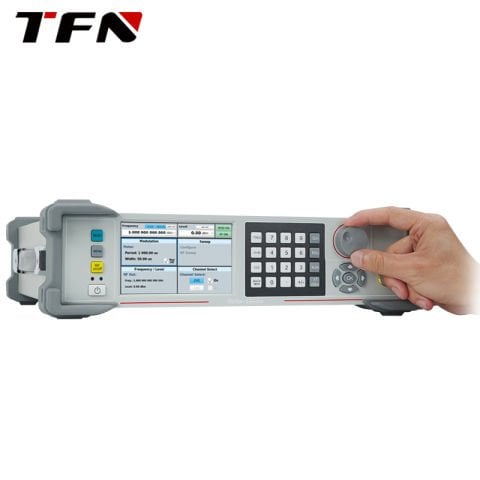

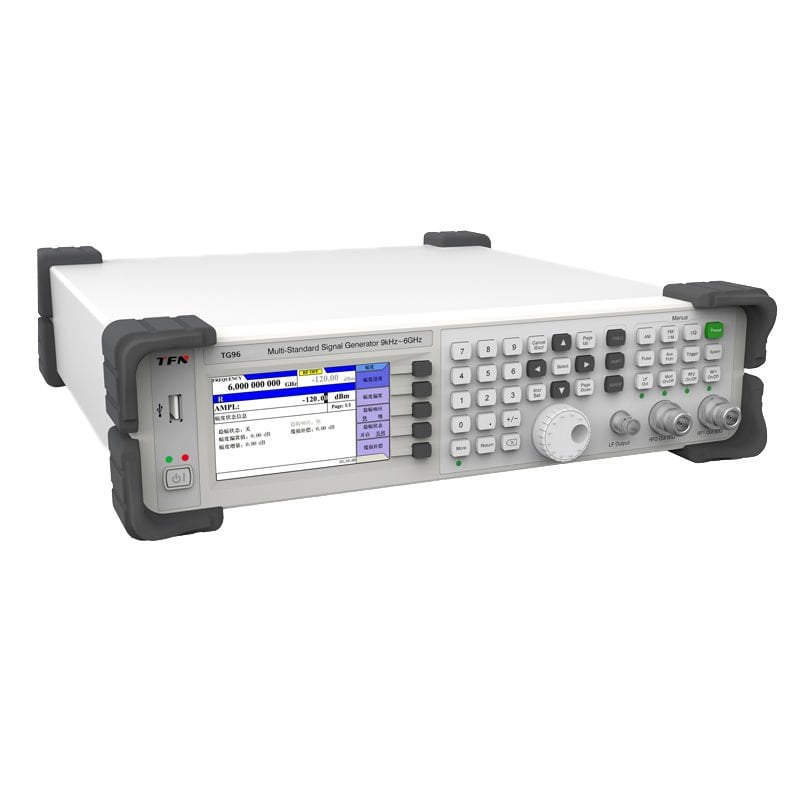

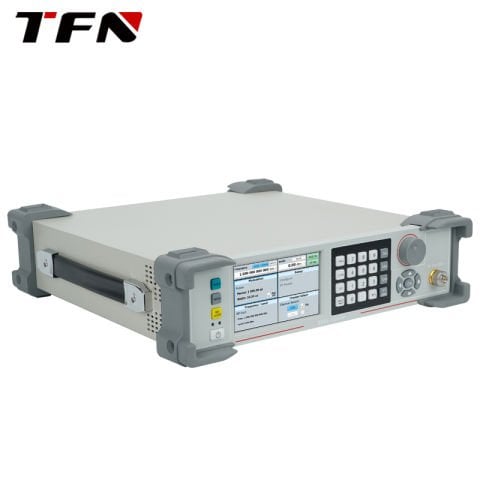

TFN TG96 Multi-standard Sinyal Jeneratörü– 9 kHz–6 GHz
TFN TG96 Multi-Standard RF Sinyal Jeneratörü – 9 kHz – 6 GHz
CMsense Teknik Seçimi
Bu ürün, çoklu haberleşme standartlarını kapsayan RF testleri, 5G alt bant uygulamaları ve üretim hattı doğrulama senaryoları için tercih edilmiştir.
Fiyatlandırma Bilgisi
TFN TG96, konfigürasyona ve uygulama kapsamına göre fiyatlandırılmaktadır.
Net fiyat ve uygun yapılandırma için lütfen teklif isteyiniz.
TFN TG96, 9 kHz – 6 GHz frekans aralığında çalışan, analog + dijital modülasyonları tek platformda sunan, yüksek hassasiyetli bir multi-standard RF sinyal jeneratörüdür.
Geniş dinamik aralığı, yüksek frekans çözünürlüğü, pulse yetenekleri ve IF up-conversion desteği sayesinde 5G/6G RF modülleri, radar sinyal simülasyonu, IoT cihaz testleri ve askeri-havacılık uygulamaları için güçlü bir test çözümü sunar.
TG96, özellikle çok protokollü ve tekrar edilebilir RF senaryoları gerektiren laboratuvarlar ve üretim hatları için konumlandırılmıştır.
TFN TG96 Multi-Standard RF Sinyal Jeneratörü – 9 kHz – 6 GHz
Bu Model Kimler İçin Uygundur?
5G / 6G alt bant RF modül test ekipleri
Radar ve pulse tabanlı sinyal simülasyonu yapan Ar-Ge grupları
IoT cihaz üreticileri ve doğrulama laboratuvarları
Savunma ve havacılık elektroniği test merkezleri
Üniversitelerde RF ve haberleşme deneyleri
15 GHz üzeri uygulamalar için TG115 / TG20A / TG40A serileri önerilir.
Neden TFN TG96?
Tek cihazda analog + dijital modülasyon desteği
Geniş dinamik aralık ile alıcı hassasiyet testleri
Pulse modülasyonu ile radar simülasyonları
Step & list sweep ile detaylı frekans taraması
LAN / USB üzerinden otomasyon uyumlu kontrol
IF up-conversion desteği ile esnek sistem entegrasyonu
TFN TG96 Multi-Standard RF Sinyal Jeneratörü – 9 kHz – 6 GHz
Öne Çıkan Teknik Özellikler
–––––––––––––––––––––––––
Frekans Aralığı: 9 kHz – 6 GHz
Frekans Çözünürlüğü: 0.23 Hz
Çıkış Güç Aralığı: −120 dBm – +10 dBm
Harmonik Bastırma: ≤ −40 dBc
Spurious Bastırma: ≤ −60 dBc
Dinamik Aralık: Geniş, düşük gürültülü çıkış
TFN TG96 Multi-Standard RF Sinyal Jeneratörü – 9 kHz – 6 GHz
Modülasyon ve Sweep Yetkinlikleri
–––––––––––––––––––––––––
Analog Modülasyonlar:
AM / FM / ΦM
Dijital Modülasyonlar:
ASK / FSK / PSK
Pulse Modülasyon:
• Yükselme süresi: 100 ns
• Radar ve zaman alanı testlerine uygun
Sweep Modları:
Step Sweep & List Sweep
Maksimum 65.535 nokta
TFN TG96 Multi-Standard RF Sinyal Jeneratörü – 9 kHz – 6 GHz
IF ve Dahili Kaynak Desteği
–––––––––––––––––––––––––
Dahili LF Kaynağı: 0.1 Hz – 500 kHz
IF Girişi: 200 MHz
Up-Conversion Çıkışı: 301 MHz – 6 GHz
Bu yapı, harici baseband veya IF kaynaklarıyla esnek RF üretimi sağlar.
TFN TG96 Multi-Standard RF Sinyal Jeneratörü – 9 kHz – 6 GHz
Kontrol, Yazılım ve Entegrasyon
–––––––––––––––––––––––––
Uzaktan Kontrol: LAN / USB
Otomasyon Uyumu: SCPI & API tabanlı kontrol
Test Senaryoları: Yazılım üzerinden tekrarlanabilir yapı
Veri Aktarımı: Otomatik raporlama ve kayıt desteği
TFN TG96 Multi-Standard RF Sinyal Jeneratörü – 9 kHz – 6 GHz
Fiziksel Özellikler
–––––––––––––––––––––––––
Boyutlar: 430 × 380 × 100 mm
Ağırlık: ≤ 3 kg
Çalışma Sıcaklığı: −10 °C – +45 °C
Kasa Yapısı: Sabit laboratuvar ve sistem entegrasyonuna uygun
TFN TG96 Multi-Standard RF Sinyal Jeneratörü – 9 kHz – 6 GHz
Kullanım Alanları
–––––––––––––––––––––––––
5G / 6G RF modül doğrulama testleri
Radar ve pulse sinyal simülasyonu
IoT cihaz RF performans ölçümleri
Havacılık ve savunma elektroniği uygulamaları
Araştırma-geliştirme ve akademik laboratuvarlar
TFN TG96 Multi-Standard RF Sinyal Jeneratörü – 9 kHz – 6 GHz
Kutu İçeriği
–––––––––––––––––––––––––
TFN TG96 Multi-Standard RF Sinyal Jeneratörü
AC güç adaptörü
USB bağlantı kablosu
Kullanım kılavuzu
TFN TG96 Multi-Standard RF Sinyal Jeneratörü – 9 kHz – 6 GHz
CMsense Teknik Yaklaşımı
TFN TG96, çoklu haberleşme standardı gerektiren RF test senaryoları için CMsense tarafından uygulama bazlı değerlendirilmiş ve portföye dahil edilmiştir.
Satış öncesi doğru konfigürasyon seçimi,satış sonrası teknik destek ve
otomasyon / sistem entegrasyonu danışmanlığı CMsense tarafından sağlanır.
Yararlı Kaynaklar
–––––––––––––––––––––––––
TFN TG96 Multi-standard Sinyal Jeneratörü – 9 kHz–6 GHz Teknik Doküman tıklayınız
