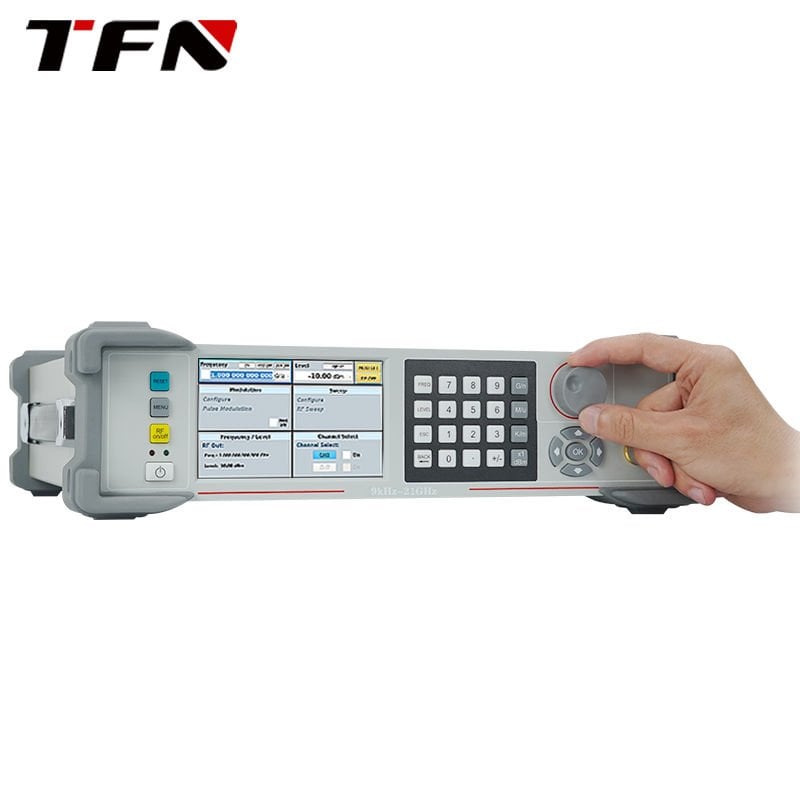

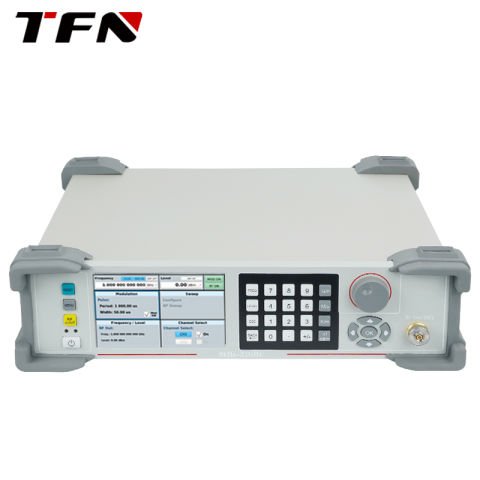

TFN TG20A Mikrodalga Sinyal Jeneratörü-9 kHz–21 GHz

TFN TG20A Mikrodalga Sinyal Jeneratörü-9 kHz–21 GHz

Yüksek frekanslı uygulamalar için tasarlanmış kompakt ve güçlü bir sinyal jeneratörüdür. Ultra yüksek frekans çözünürlüğü, geniş dinamik aralık, düşük faz gürültüsü ve hızlı frekans geçişi sayesinde radar, 5G, kuantum iletişim ve havacılık testlerinde üstün performans sunar. Çoklu modülasyon seçenekleri ve SCPI komut desteği ile laboratuvar, AR-GE ve otomasyon sistemlerine kolayca entegre olur.

Üstün Özellikler
–––––––––––––––––––––––––
Frekans Aralığı: 9 kHz–21 GHz
Çözünürlük: 0.001 Hz ultra yüksek çözünürlük
Geniş Dinamik Aralık: -120 dBm ile +17 dBm çıkış
Düşük Faz Gürültüsü: -112 dBc/Hz @10 kHz (10 GHz)
Yüksek Saflık: Düşük spurious ve harmonik bastırma
Hızlı Frekans Geçişi: 300 µs’e kadar hızlı switching
Dahili/Harici Pulse Modülasyon: Esnek tetik seçenekleri
Kompakt Boyut: 360 × 360 × 89 mm
SCPI Desteği: Otomasyon sistemlerine tam uyum

Teknik Özellikler

–––––––––––––––––––––––––
Model: TG20A
Frekans Aralığı: 9 kHz ~ 21 GHz
Frekans Çözünürlüğü: 0.001 Hz
Çıkış Güç Aralığı: -120 dBm ~ +17 dBm
Güç Çözünürlüğü: 0.1 dB
Faz Gürültüsü: -112 dBc/Hz @10 kHz (10 GHz)
Harmonik Baskılama: ≤ -50 dBc (10 GHz)
Spurious Baskılama: ≤ -80 dBc (10 GHz)
Minimum Pulse Genişliği: 100 ns
Taramalı Mod: Step sweep
Boyutlar: 360 × 360 × 89 mm
Ağırlık: 10 kg

Görsel ve Ekran Özellikleri

–––––––––––––––––––––––––
Ekran: Üreticinin teknik belgelerinde belirtilmemiş
Arayüz: Profesyonel test ortamlarına uygun kompakt tasarım
Panel Özellikleri: Yüksek çözünürlüklü kontrol tuşları ve fonksiyon menüsü

Depolama ve Yazılım

–––––––––––––––––––––––––
Uzaktan Kontrol: SCPI komut seti desteklenir
Uyumlu Arayüzler: Otomasyon ve test yazılımları ile entegre çalışır
Modülasyon: Dahili/harici pulse desteği

Güç ve Fiziksel Özellikler

–––––––––––––––––––––––––
Boyut: 360 × 360 × 89 mm
Ağırlık: 10 kg
Çalışma Sıcaklığı: Üretici tarafından belirtilmemiş

İletişim ve Bağlantılar

–––––––––––––––––––––––––

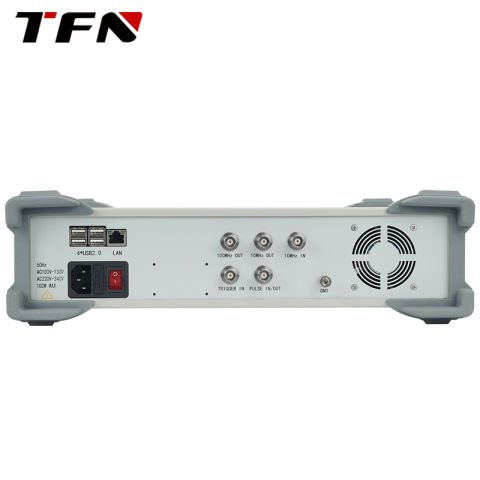

Bağlantı Noktaları:
LAN, USB, RF çıkış portları
Uzaktan Kontrol: SCPI destekli

Kullanım Alanları

–––––––––––––––––––––––––
Radar sistemleri geliştirme ve alıcı testleri
Kuantum iletişim sistem sinyal simülasyonu
5G / milimetre dalga modül testleri
Havacılık ve uzay elektroniği uyumluluk testleri
Üniversiteler ve araştırma laboratuvarlarında yüksek frekans deneyleri

Kutu İçeriği

–––––––––––––––––––––––––
TFN TG20A Sinyal Jeneratörü
Güç Kablosu
Kullanım Kılavuzu
Arayüz Kablosu (Üretici paketine bağlı)

Yararlı Kaynaklar

–––––––––––––––––––––––––

TFN TG20A Mikrodalga Sinyal Jeneratörü-9 kHz–21 GHz Teknik Doküman tıklayınız
