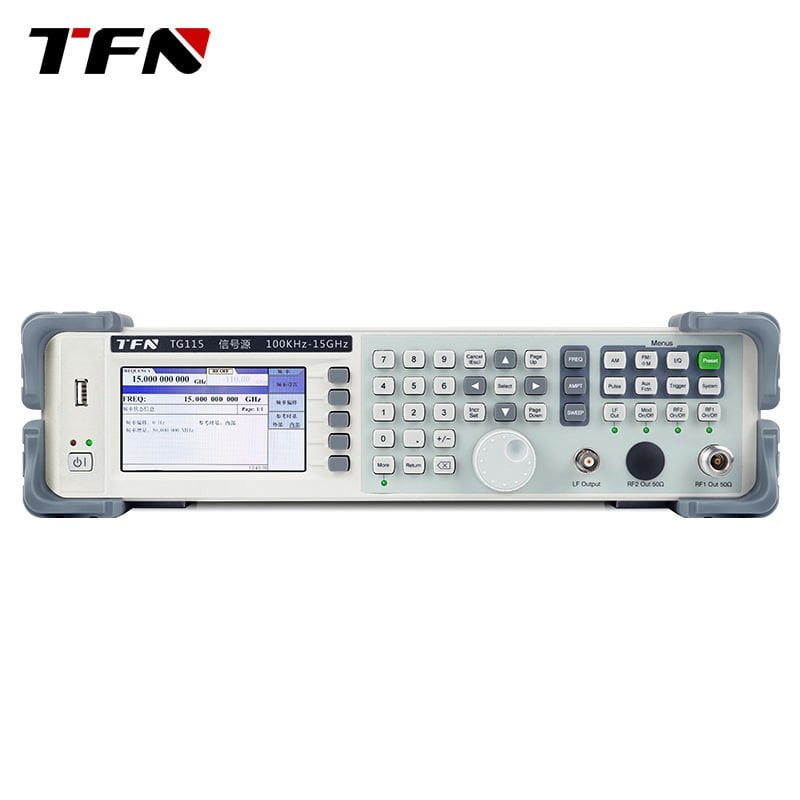

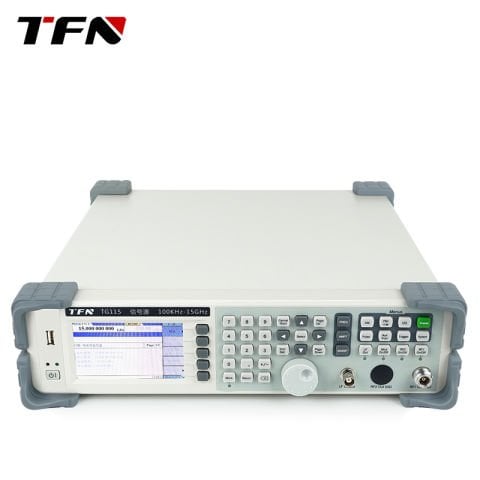

TFN TG115 Mikrodalga Sinyal Jeneratörü – 100 kHz–15 GHz
TFN TG115 Mikrodalga Sinyal Jeneratörü – 100 kHz – 15 GHz
CMsense Teknik Seçimi
Bu ürün, orta–üst seviye RF ve mikrodalga testleri, 5G alt bant uygulamaları ve üniversite / savunma Ar-Ge laboratuvarları için tercih edilmiştir.
Fiyatlandırma Bilgisi
Bu ürün uygulamaya, konfigürasyona ve teslim koşullarına göre fiyatlandırılmaktadır.
Net fiyat ve uygun yapılandırma için lütfen teklif isteyiniz.
TFN TG115, 100 kHz – 15 GHz frekans aralığında çalışan, yüksek frekans doğruluğu, düşük faz gürültüsü ve gelişmiş modülasyon yetenekleri sunan profesyonel sınıf bir mikrodalga sinyal jeneratörüdür.
2U rack uyumlu yapısı, SCPI destekli uzaktan kontrolü ve geniş süpürme fonksiyonları sayesinde hem laboratuvar ortamlarında hem de otomasyon tabanlı test sistemlerinde güvenle kullanılabilir.
TG20A ve TG40A serilerine göre daha kompakt bir frekans bandı sunar; buna karşılık stabilite, rack entegrasyonu ve uzun süreli testler için optimize edilmiştir.
TFN TG115 Mikrodalga Sinyal Jeneratörü – 100 kHz – 15 GHz
Bu Model Kimler İçin Uygundur?
5G / 6G alt bant RF modül geliştirme ekipleri
Radar alıcı testleri ve sinyal simülasyonu
Uydu haberleşme sistemleri doğrulama laboratuvarları
Üniversitelerde RF ve mikrodalga deneyleri
Savunma ve havacılık elektroniği test merkezleri
20 GHz üzeri mmWave uygulamalar için TG20A / TG40A serileri tercih edilmelidir.
TFN TG115 Mikrodalga Sinyal Jeneratörü – 100 kHz – 15 GHz
Neden TFN TG115?
15 GHz’e kadar stabil ve temiz RF üretimi
Düşük faz gürültüsü ile hassas alıcı testleri
Geniş modülasyon seçenekleri (AM / FM / ΦM / Pulse)
Uzun liste ve adım süpürme ile detaylı frekans taraması
2U rack uyumu ile sistem entegrasyonuna hazır yapı
TFN TG115 Mikrodalga Sinyal Jeneratörü – 100 kHz – 15 GHz
Öne Çıkan Teknik Özellikler
–––––––––––––––––––––––––
Frekans Aralığı: 100 kHz – 15 GHz
Faz Gürültüsü: < –115 dBc/Hz @ 10 kHz
Çıkış Güç Aralığı: –20 dBm – +10 dBm
Genişletilmiş Dinamik Aralık: Opsiyonel zayıflatıcı ile –120 dBm’e kadar
Harmonik Bastırma: ≤ –30 dBc
Frekans Kararlılığı:
• Yaşlanma: ±1 ppm / yıl
• Sıcaklık: ±0.1 ppm
TFN TG115 Mikrodalga Sinyal Jeneratörü – 100 kHz – 15 GHz
Modülasyon ve Süpürme Yetkinlikleri
–––––––––––––––––––––––––
Modülasyon Türleri:
AM / FM / ΦM (Phase) / Pulse
Dahili ve harici modülasyon kaynağı desteği
Süpürme Modları:
Step Sweep: 2 – 65.535 nokta
List Sweep: 2 – 16.383 nokta
TFN TG115 Mikrodalga Sinyal Jeneratörü – 100 kHz – 15 GHz
Kontrol, Yazılım ve Entegrasyon
–––––––––––––––––––––––––
Uzaktan Kontrol: SCPI komut seti

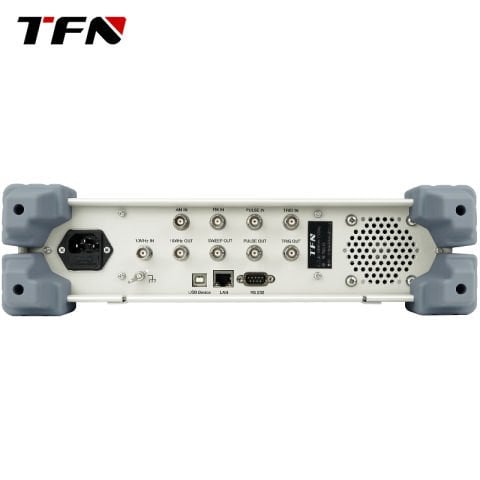

İletişim Arayüzleri: LAN / USB / RS-232
Otomasyon Uyumu: Test ve ölçüm yazılımlarıyla tam entegrasyon
Rack Uyumu: 2U standart raf montajı
TFN TG115 Mikrodalga Sinyal Jeneratörü – 100 kHz – 15 GHz
Fiziksel Özellikler
–––––––––––––––––––––––––
Boyutlar: 430 × 380 × 100 mm (2U)
Ağırlık: ≤ 5 kg
Kasa Yapısı: Sabit laboratuvar ve sistem entegrasyonuna uygun metal gövde
TFN TG115 Mikrodalga Sinyal Jeneratörü – 100 kHz – 15 GHz
Kullanım Alanları
–––––––––––––––––––––––––
5G / 6G RF modül Ar-Ge ve doğrulama testleri
Radar sinyal simülasyonu ve alıcı hassasiyet ölçümleri
Uydu haberleşme sistemleri hata ayıklama
Üniversitelerde RF ve mikrodalga eğitim laboratuvarları
Askerî elektronik ve havacılık test uygulamaları
TFN TG115 Mikrodalga Sinyal Jeneratörü – 100 kHz – 15 GHz
Kutu İçeriği
–––––––––––––––––––––––––
TFN TG115 Mikrodalga Sinyal Jeneratörü
Güç kablosu
USB iletişim kablosu
Kullanım kılavuzu
Kalibrasyon / test sertifikası
TFN TG115 Mikrodalga Sinyal Jeneratörü – 100 kHz – 15 GHz
CMsense Teknik Yaklaşımı
TFN TG115, yüksek kararlılık gerektiren RF ve mikrodalga test senaryoları için CMsense tarafından uygulama bazlı değerlendirilmiş ve portföye dahil edilmiştir.
Satış öncesi doğru model seçimi, satış sonrası teknik destek ve sistem entegrasyonu danışmanlığı CMsense tarafından sağlanır.Yararlı Kaynaklar
–––––––––––––––––––––––––
TFN TG115 Mikrodalga Sinyal Jeneratörü – 100 kHz–15 GHz Teknik Doküman tıklayınız
