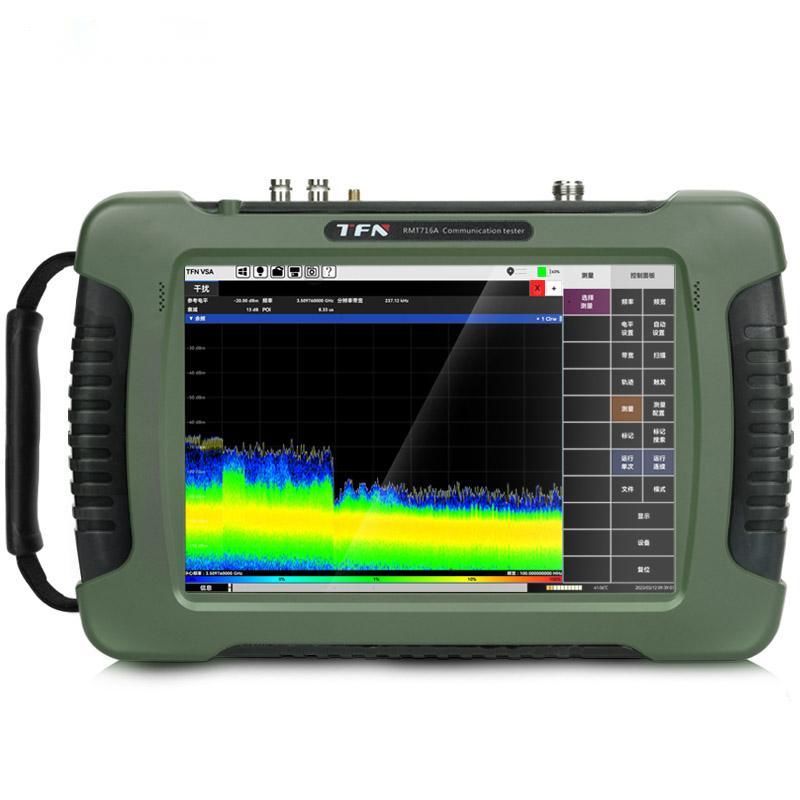

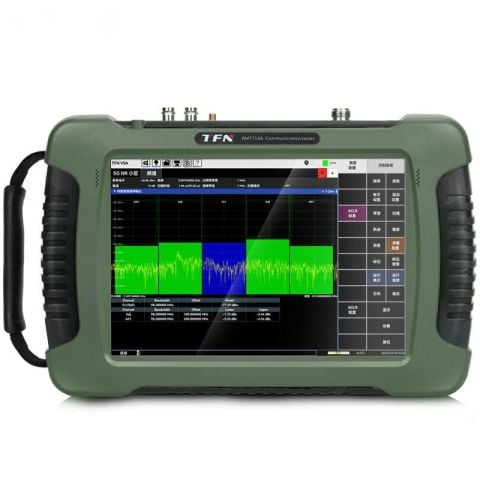

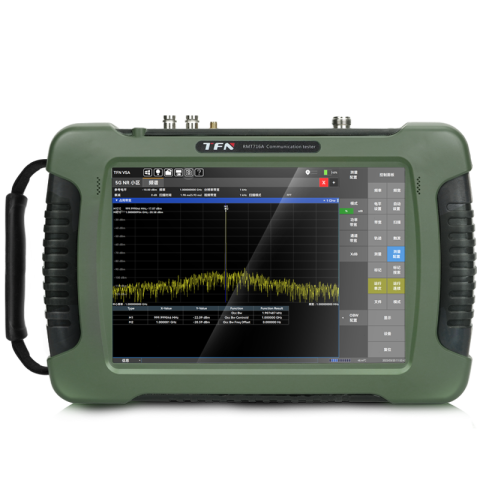

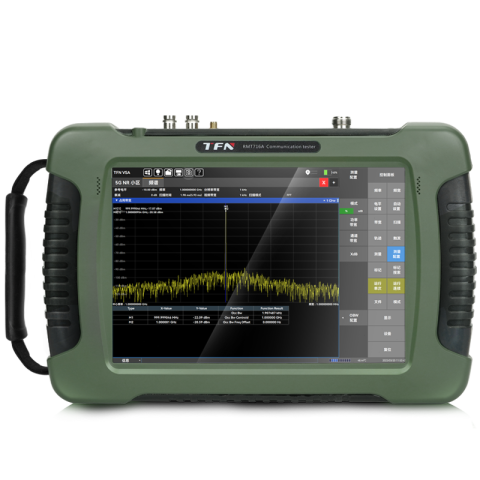

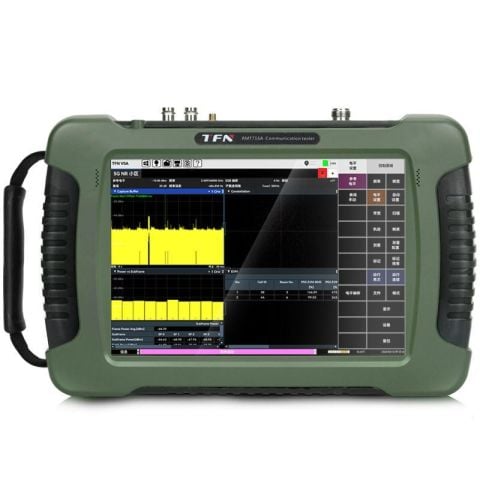

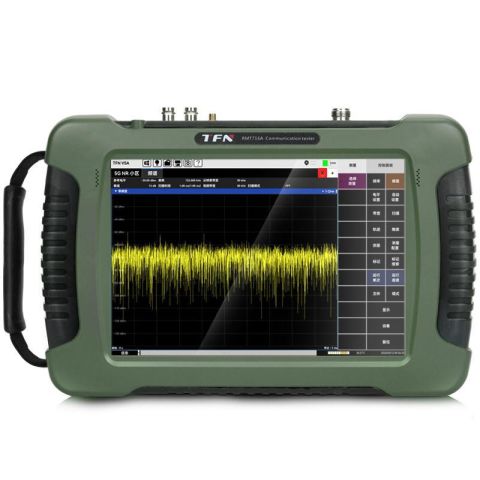

TFN RMT740A Spektrum Analizör – 40 GHz
TFN RMT740A Taşınabilir Spektrum Analizörü – 5 kHz – 40 GHz
CMsense Teknik Seçimi
Bu ürün, 5G/4G baz istasyonu testleri, yüksek frekans interferans tespiti ve gerçek zamanlı RF ortam analizi gerektiren profesyonel saha ve Ar-Ge uygulamaları için seçilmiştir.
Fiyatlandırma Bilgisi
TFN RMT740A, uygulama kapsamına ve opsiyonlara bağlı olarak fiyatlandırılmaktadır.
Net fiyat ve doğru konfigürasyon için lütfen teklif isteyiniz.
TFN RMT740A, 5 kHz – 40 GHz frekans aralığında çalışan, gerçek zamanlı spektrum analizi ve ileri seviye haberleşme demodülasyonları sunan yüksek performanslı taşınabilir spektrum analizörüdür.
Yüksek sweep hızı, 100 MHz gerçek zaman bant genişliği ve gelişmiş demodülasyon yetenekleri sayesinde 5G NR, LTE, NB-IoT ve GSM tabanlı sistemlerin hem saha hem de laboratuvar ortamında güvenle analiz edilmesini sağlar.
Bu Model Kimler İçin Uygundur?
5G / 4G baz istasyonu kurulum ve optimizasyon ekipleri
RF interferans tespiti ve kaynak analizi yapan saha mühendisleri
Telekom ve broadcast verici doğrulama ekipleri
RF ortam izleme ve elektromanyetik saha ölçüm grupları
Üniversite ve Ar-Ge laboratuvarlarında yüksek frekans çalışmaları
Neden TFN RMT740A?
40 GHz’e kadar tek cihazda geniş frekans kapsaması
Gerçek zamanlı spektrum analizi ile patlamalı sinyallerin yakalanması
Afterglow spektrum ile örtüşen / transient sinyallerin görünür hale getirilmesi
5G NR ve LTE dahil haberleşme standartlarında demodülasyon analizi
Taşınabilir, saha tipi dayanıklı tasarım
GPS destekli ölçüm ve raporlama altyapısı
TFN RMT740A Taşınabilir Spektrum Analizörü – 5 kHz – 40 GHz
Öne Çıkan Teknik Özellikler
–––––––––––––––––––––––––
Frekans Aralığı: 5 kHz – 40 GHz
Gerçek Zaman Bant Genişliği: 100 MHz
Sweep Hızı:
• 18 GHz/s @ 25 kHz
• 137 GHz/s @ 25 kHz
Frekans Doğruluğu: ±1 ppm
Seviye Doğruluğu: ±0.15 dB
Seviye Çözünürlüğü: 0.1 dB
Maksimum Giriş Gücü: 25.7 dBm
TOI: > +12 dBm (tipik)
2. Harmonik Bastırma: < −75 dBc
TFN RMT740A Taşınabilir Spektrum Analizörü – 5 kHz – 40 GHz
Gerçek Zamanlı Analiz ve Afterglow Spektrum
–––––––––––––––––––––––––
Afterglow spectrum özelliği sayesinde:
• Kısa süreli parazitler
• Patlamalı (burst) RF sinyalleri
• Üst üste binen taşıyıcılar
klasik sweep modlarına göre çok daha net şekilde tespit edilir.
Bu özellik özellikle interferans analizi ve baz istasyonu doğrulama senaryolarında kritik avantaj sağlar.
TFN RMT740A Taşınabilir Spektrum Analizörü – 5 kHz – 40 GHz
Demodülasyon ve Haberleşme Analizi
–––––––––––––––––––––––––
Desteklenen Demodülasyonlar:
• 5G NR
• LTE (FDD / TDD)
• NB-IoT
• WCDMA
• GSM
• Vector Signal Analysis
Bu yapı, sinyalin sadece frekansını değil içeriğini ve kalitesini analiz etmeye olanak tanır.
TFN RMT740A Taşınabilir Spektrum Analizörü – 5 kHz – 40 GHz
Ekran ve Kullanıcı Arayüzü
–––––––––––––––––––––––––
Ekran: 10.5 inç dokunmatik LCD
Modlar: Gündüz / Gece yüksek parlaklık
Arayüz: Çok pencereli, modern spektrum görünümü
Kullanım: Saha koşullarında eldivenle kullanım uyumlu
TFN RMT740A Taşınabilir Spektrum Analizörü – 5 kHz – 40 GHz
Veri Yönetimi ve Yazılım
–––––––––––––––––––––––––
Raporlama: SITE WORKBENCH uyumlu
Dosya Yönetimi: Toplu düzenleme, filtreleme ve silme
Veri Aktarımı: USB / Ethernet
GPS: Ölçüm verilerine konum bilgisi ekleme
TFN RMT740A Taşınabilir Spektrum Analizörü – 5 kHz – 40 GHz
Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Güç Kaynağı: AC 100–240 V veya DC 12 V
Çalışma Sıcaklığı: −10 °C – +55 °C
Ağırlık: ~2.8 kg (batarya dahil)
Gövde: Saha tipi dayanıklı taşınabilir tasarım
TFN RMT740A Taşınabilir Spektrum Analizörü – 5 kHz – 40 GHz
İletişim ve Bağlantılar
–––––––––––––––––––––––––
USB
Ethernet
GPS veri entegrasyonu
Harici güç desteği
TFN RMT740A Taşınabilir Spektrum Analizörü – 5 kHz – 40 GHz
Kullanım Alanları
–––––––––––––––––––––––––
5G / 4G / 3G baz istasyonu kurulum ve optimizasyon
RF interferans tespiti ve kaynak analizi
Elektromanyetik ortam izleme
Broadcast ve telekom verici doğrulama
RF Ar-Ge ve laboratuvar testleri
Drive test analizleri
TFN RMT740A Taşınabilir Spektrum Analizörü – 5 kHz – 40 GHz
Kutu İçeriği
–––––––––––––––––––––––––
TFN RMT740A Spektrum Analizörü
Güç adaptörü
USB / Ethernet kabloları
Taşıma çantası
Kullanım kılavuzu
TFN RMT740A Taşınabilir Spektrum Analizörü – 5 kHz – 40 GHz
CMsense Teknik Yaklaşımı
TFN RMT740A, yüksek frekanslı saha analizleri ve 5G altyapı testleri için CMsense tarafından uygulama bazlı değerlendirilmiş ve portföye alınmıştır.
CMsense;
• doğru model seçimi,
• saha/lab kullanım senaryosu danışmanlığı,
• satış sonrası teknik destek ve eğitim
süreçlerini aktif olarak sağlar.
