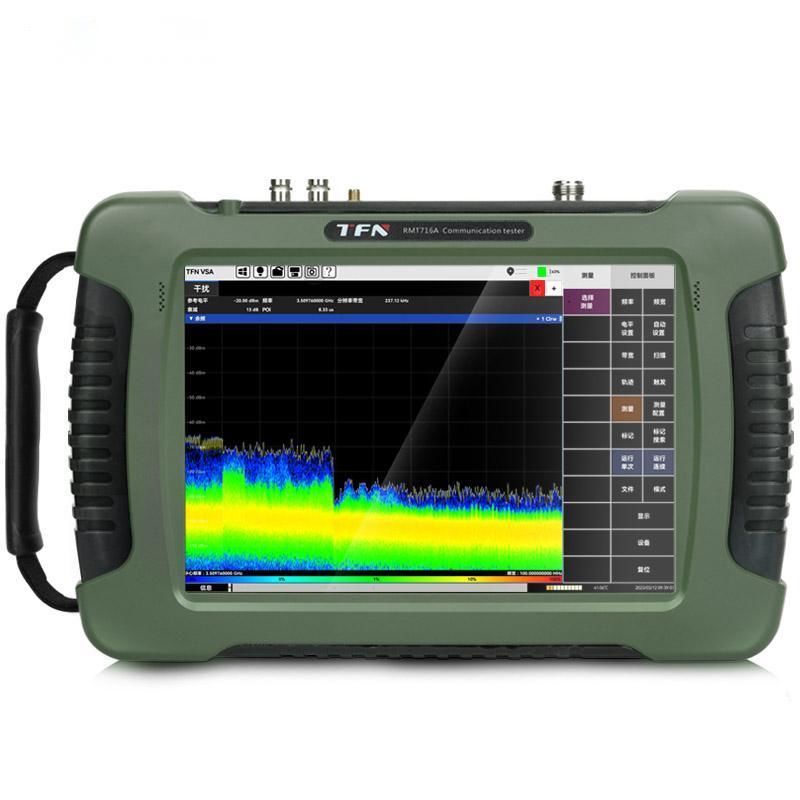

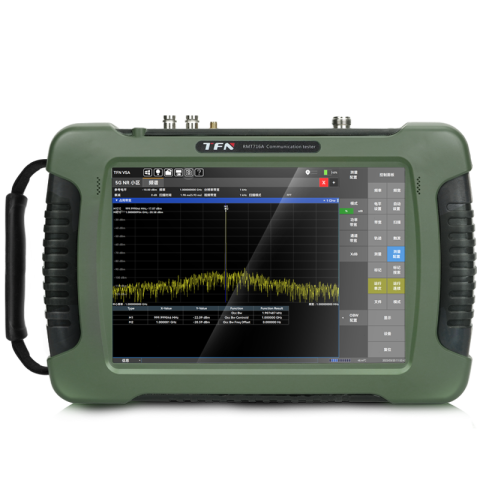

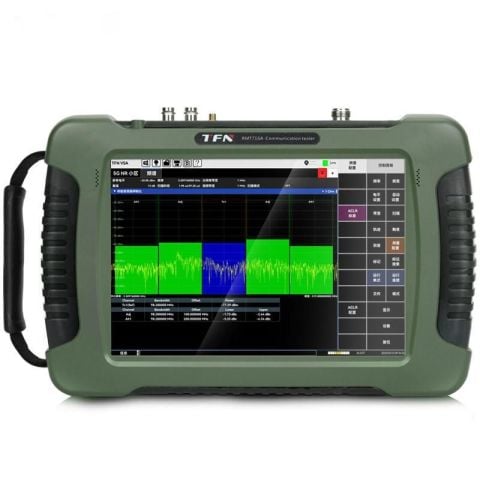

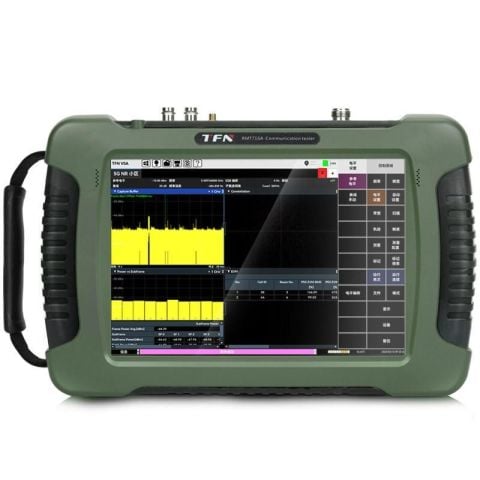

TFN RMT720A Spektrum Analizör – 20 GHz
TFN RMT720A Spektrum Analizör – 20 GHz
TFN RMT720A, 5 kHz – 20 GHz frekans aralığında çalışan, gerçek zamanlı analiz yeteneklerine sahip üst seviye bir taşınabilir spektrum analizörüdür.
Sub-6 GHz uygulamaların ötesine geçerek mikrodalga bantlarını kapsayan bu model; 5G altyapıları, radar sistemleri, yüksek frekanslı RF linkler ve ileri seviye Ar-Ge çalışmaları için tasarlanmıştır.
TFN RMT720A Spektrum Analizör – 20 GHz
Bu Cihaz Kime Hitap Ediyor?
–––––––––––––––––––––––––
TFN RMT720A, klasik saha spektrum analizörlerinin ötesinde ihtiyaçları olan kullanıcılar içindir.
Sub-6 GHz sınırını aşan, C-band ve üstü frekansları sahada analiz etmesi gereken ekipler
Radar, mikrodalga link ve yüksek frekans RF sistemleriyle çalışan Ar-Ge ekipleri
Sinyali yalnızca görmek değil, zamansal davranışını ve patlamalı karakterini yakalamak isteyen kullanıcılar
Savunma, havacılık ve ileri haberleşme projeleri
Geniş bant, yüksek hız ve gerçek zamanlı analiz gerektiren profesyonel uygulamalar
Üniversiteler ve ileri seviye araştırma laboratuvarları
Mikrodalga, RF protokol analizi ve yüksek frekans deneyleri yapan akademik çalışmalar
RF ortam izleme ve interferans analizi yapan kurumlar
Geniş bantlı ve kısa süreli sinyallerin kaçırılmadan yakalanmasının kritik olduğu senaryolar
RMT720A;
“saha analizörü olsun” yaklaşımından ziyade,
yüksek frekanslı RF sistemleri sahada gerçek zamanlı analiz edebilmek isteyen profesyoneller için geliştirilmiştir.
TFN RMT720A Spektrum Analizör – 20 GHz
Üstün Özellikler
–––––––––––––––––––––––––
5 kHz – 20 GHz geniş frekans aralığı
137 GHz/s @25 kHz sweep hızı ile %100 sinyal yakalama
100 MHz gerçek zamanlı spektrum analizi
Afterglow spectrum: Patlamalı, kısa süreli ve üst üste binen sinyallerin algılanması
5G-NR, LTE, NB-IoT, WCDMA, GSM demodülasyon analizi
10.5” dokunmatik ekran – gündüz / gece parlaklık modu
Taşınabilir, dayanıklı saha tasarımı
Spektrum, interferans, baz istasyonu ve drive test analiz desteği
TFN RMT720A Spektrum Analizör – 20 GHz
Teknik Özellikler
–––––––––––––––––––––––––
Frekans Aralığı: 5 kHz – 20 GHz
Sweep Hızı:
18 GHz/s @25 kHz
137 GHz/s @25 kHz
Gerçek Zaman Bant Genişliği: 100 MHz
Frekans Doğruluğu: ±1 ppm
Seviye Doğruluğu: ±0.15 dB
Seviye Çözünürlüğü: 0.1 dB
Maksimum Giriş Gücü: 25.7 dBm
TOI: > +12 dBm (typical)
2. Harmonik Bastırma: < –75 dBc
TFN RMT720A Spektrum Analizör – 20 GHz
Görsel ve Ekran Özellikleri
–––––––––––––––––––––––––
Ekran Boyutu: 10.5 inç dokunmatik LCD
Görüntü Modları: Gündüz / gece yüksek parlaklık
Arayüz: Çok pencereli, gerçek zamanlı RF analiz ekranları
TFN RMT720A Spektrum Analizör – 20 GHz
Depolama ve Yazılım
–––––––––––––––––––––––––
Raporlama Yazılımı: SITE WORKBENCH uyumlu
Dosya Yönetimi: Toplu düzenleme, silme ve filtreleme
Veri Kaydı: GPS bilgisi gömülü RF ölçüm kayıtları
TFN RMT720A Spektrum Analizör – 20 GHz
İletişim ve Bağlantılar
–––––––––––––––––––––––––
Portlar: USB, Ethernet
Ek Özellikler: GPS veri kaydı, harici güç desteği
TFN RMT720A Spektrum Analizör – 20 GHz
Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Güç Kaynağı: AC 100–240 V veya DC 12 V
Çalışma Sıcaklığı: –10 °C ~ +55 °C
Boyutlar: 295 × 225 × 50 mm
Ağırlık: Yaklaşık 2.8 kg (batarya dahil)
TFN RMT720A Spektrum Analizör – 20 GHz
Kullanım Alanları
–––––––––––––––––––––––––
5G altyapı testleri ve ileri RF saha analizleri
Radar ve mikrodalga link sistemleri
İnterferans tespiti ve RF ortam izleme
Broadcast ve yüksek frekans verici doğrulama
Laboratuvar ve ileri Ar-Ge RF testleri
Drive test ve saha RF analiz çalışmaları
TFN RMT720A Spektrum Analizör – 20 GHz
Kutu İçeriği
–––––––––––––––––––––––––
RMT720A Spektrum Analizör
Güç adaptörü
USB / Ethernet kabloları
Taşıma çantası
Kullanım kılavuzu
TFN RMT720A Spektrum Analizör – 20 GHz
CMsense Teknik Yaklaşımı
TFN RMT720A, yüksek frekanslı RF sistemlerinde sahada gerçek zamanlı analiz ihtiyacı olan kullanıcılar için konumlandırılmıştır.
Ürün seçimi, kullanım senaryosu danışmanlığı ve satış sonrası teknik destek CMsense tarafından sağlanır.
Yararlı Kaynaklar
TFN RMT720A Spektrum Analizör – 20 GHz Teknik Doküman tıklayınız
