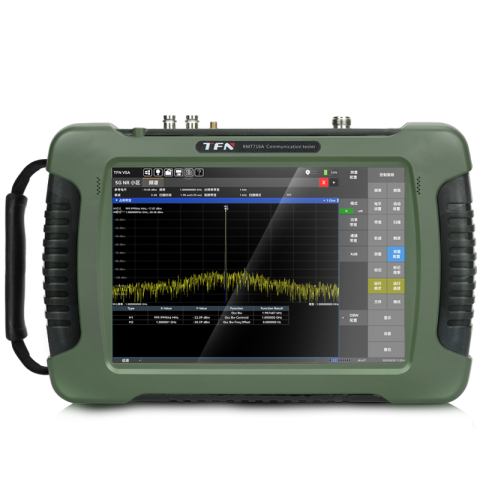

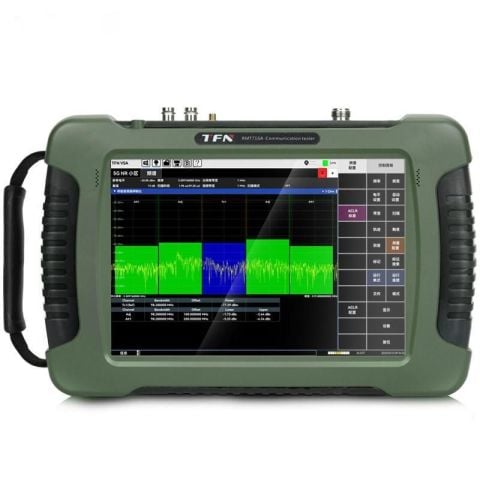

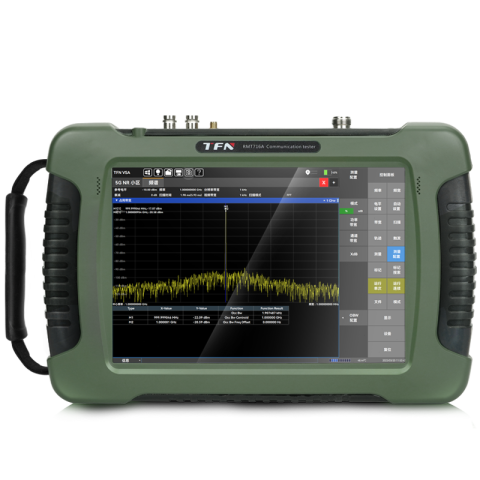

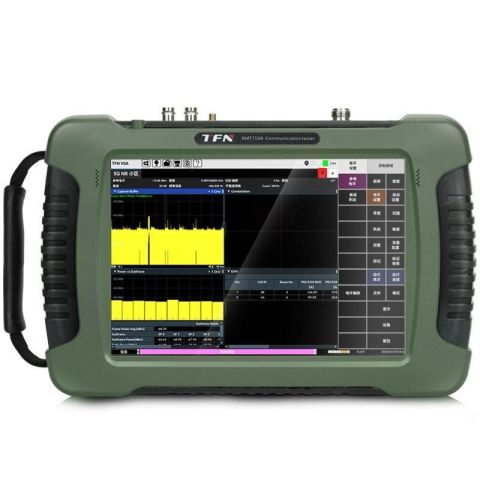

TFN RMT719A Spektrum Analizör – 9 GHz
TFN RMT719A Spektrum Analizör – 9 GHz
TFN RMT719A, 5 kHz – 9 GHz frekans aralığında çalışan, yüksek hassasiyetli ve gerçek zamanlı analiz yeteneklerine sahip profesyonel bir taşınabilir spektrum analizörüdür.
5G baz istasyonu testleri, interferans tespiti, RF ortam izleme ve drive test uygulamaları için geliştirilmiş olup; laboratuvar, saha ve operatör seviyesinde ileri RF analiz ihtiyaçlarına hitap eder.
Bu Cihaz Kime Hitap Ediyor?
–––––––––––––––––––––––––
TFN RMT719A; klasik spektrum analizinden daha fazlasını bekleyen kullanıcılar içindir.
Telekom operatörleri ve saha RF ekipleri
Baz istasyonu kurulumu, optimizasyonu, interferans tespiti ve drive test yapan profesyoneller
5G / LTE / NB-IoT altyapılarıyla çalışan mühendisler
Sinyali yalnızca görmek değil, standart bazlı analiz etmek isteyen kullanıcılar
RF ortam izleme ve elektromanyetik saha ölçümü yapan kurumlar
Gerçek zamanlı spektrum analizi ve patlamalı sinyal yakalama ihtiyacı olan ekipler
Üniversiteler ve Ar-Ge laboratuvarları
Haberleşme sistemleri, RF protokolleri ve ileri seviye spektrum davranışlarını inceleyen akademik çalışmalar
Broadcast ve profesyonel verici doğrulama ekipleri
Sahada hızlı, güvenilir ve tekrarlanabilir RF ölçüm ihtiyacı olan kullanıcılar
Bu cihaz; “ölçüm alayım yeter” diyenler için değil,
RF ortamını gerçekten anlamak, kaydetmek ve raporlamak isteyenler için tasarlanmıştır.
TFN RMT719A Spektrum Analizör – 9 GHz
Üstün Özellikler
–––––––––––––––––––––––––
5 kHz – 9 GHz geniş frekans aralığı
137 GHz/s @25 kHz sweep hızı ile %100 sinyal yakalama

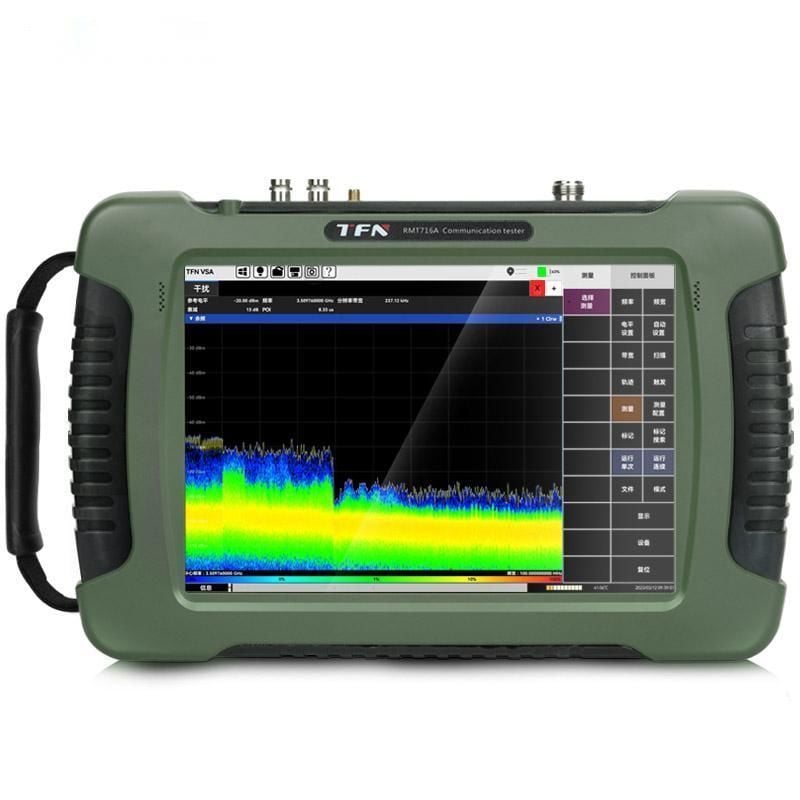

100 MHz gerçek zamanlı spektrum analiziAfterglow spectrum: Patlamalı ve üst üste binen sinyallerin algılanması
5G-NR, LTE, NB-IoT, WCDMA, GSM demodülasyon analizi
10.5” dokunmatik ekran – gündüz / gece parlaklık modu
Dayanıklı ve taşınabilir saha tasarımı
Spektrum, interferans, baz istasyonu ve drive test analiz desteği
TFN RMT719A Spektrum Analizör – 9 GHz
Teknik Özellikler
–––––––––––––––––––––––––
Frekans Aralığı: 5 kHz – 9 GHz
Sweep Hızı:
18 GHz/s @25 kHz
137 GHz/s @25 kHz
Gerçek Zaman Bant Genişliği: 100 MHz
Frekans Doğruluğu: ±1 ppm
Seviye Doğruluğu: ±0.15 dB
Seviye Çözünürlüğü: 0.1 dB
Maksimum Giriş Gücü: 25.7 dBm
TOI: > +12 dBm (typical)
2. Harmonik Bastırma: < –75 dBc
TFN RMT719A Spektrum Analizör – 9 GHz
Görsel ve Ekran Özellikleri
–––––––––––––––––––––––––
Ekran Boyutu: 10.5 inç dokunmatik LCD
Görüntü Modları: Gündüz / gece yüksek parlaklık
Arayüz: Çok pencereli, saha ve drive test odaklı RF analiz ekranları
TFN RMT719A Spektrum Analizör – 9 GHz
Depolama ve Yazılım
–––––––––––––––––––––––––
Raporlama Yazılımı: SITE WORKBENCH uyumlu
Dosya Yönetimi: Toplu düzenleme, silme ve filtreleme
Veri Kaydı: GPS bilgisi gömülü RF ölçüm kayıtları
TFN RMT719A Spektrum Analizör – 9 GHz
İletişim ve Bağlantılar
–––––––––––––––––––––––––
Portlar: USB, Ethernet
Ek Özellikler: GPS veri kaydı, harici güç desteği
TFN RMT719A Spektrum Analizör – 9 GHz
Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Güç Kaynağı: AC 100–240 V veya DC 12 V
Çalışma Sıcaklığı: –10 °C ~ +55 °C
Boyutlar: 295 × 225 × 50 mm
Ağırlık: Yaklaşık 2.8 kg (batarya dahil)
TFN RMT719A Spektrum Analizör – 9 GHz
Kullanım Alanları
–––––––––––––––––––––––––
5G / 4G / 3G baz istasyonu kurulumu ve optimizasyonu
İnterferans tespiti ve kaynak analizi
RF ortam izleme ve elektromanyetik saha ölçümleri
Broadcast ve telekom verici doğrulama
Laboratuvar ve Ar-Ge RF testleri
Drive test ve saha RF analiz çalışmaları
TFN RMT719A Spektrum Analizör – 9 GHz
Kutu İçeriği
–––––––––––––––––––––––––
RMT719A Spektrum Analizör
Güç adaptörü
USB / Ethernet kabloları
Taşıma çantası
Kullanım kılavuzu
TFN RMT719A Spektrum Analizör – 9 GHz
CMsense Teknik Yaklaşımı
TFN RMT719A, saha, operatör ve Ar-Ge seviyesinde gerçek RF analiz ihtiyacı olan kullanıcılar için seçilmiş bir çözümdür.
Kurulum, kullanım senaryosu danışmanlığı ve satış sonrası teknik destek CMsense tarafından sağlanır.
