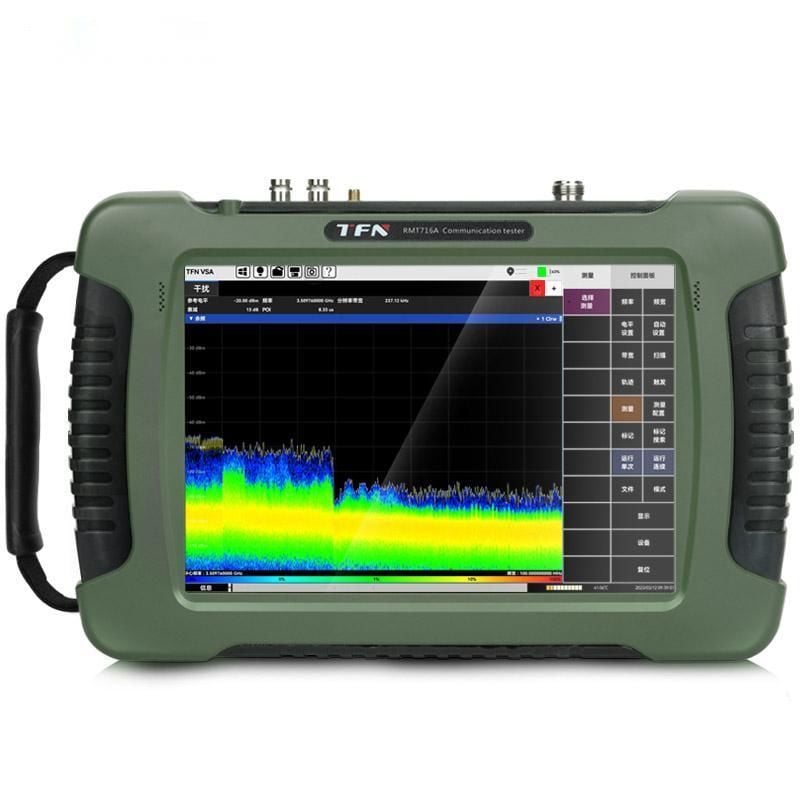

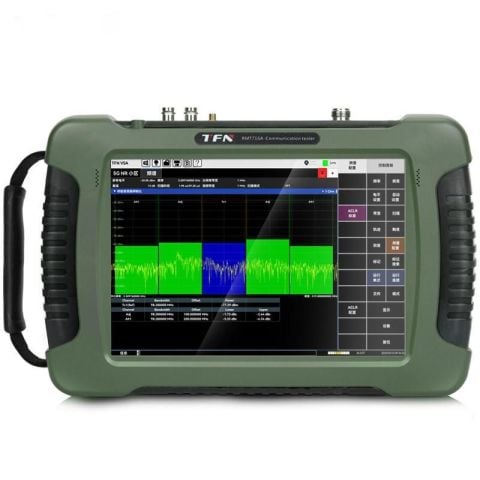

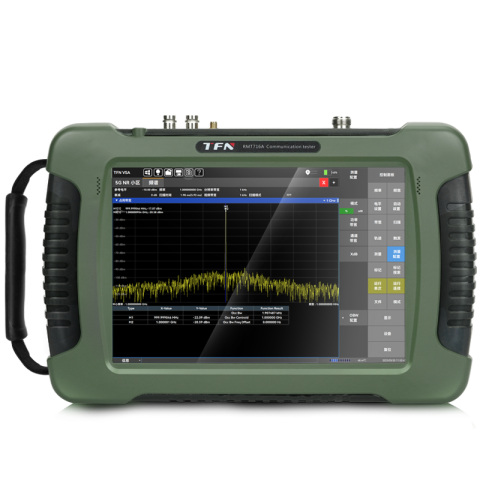

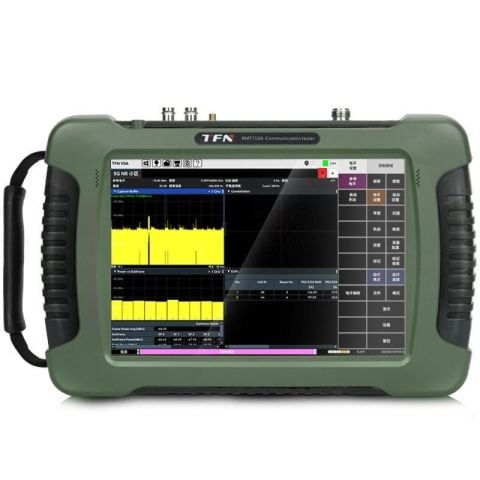

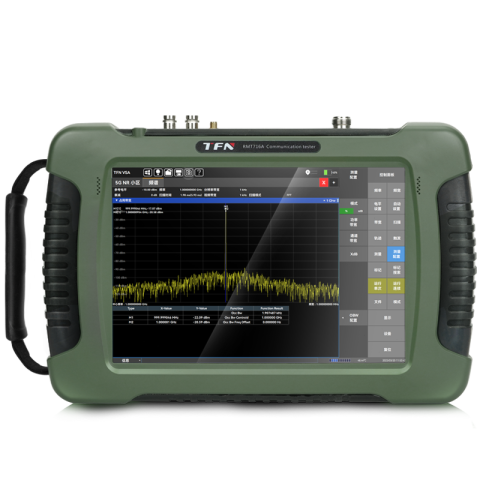

TFN RMT717A Spektrum Analizör – 7.5 GHz

TFN RMT717A Spektrum Analizör – 7.5 GHz

TFN RMT717A, 5 kHz – 7.5 GHz frekans aralığında çalışan, gerçek zamanlı spektrum analizi, çok yüksek sweep hızı ve haberleşme standardı bazlı demodülasyon yetenekleriyle klasik el tipi spektrum analizörlerinin ötesinde konumlanan profesyonel bir RF analiz çözümüdür.
5G baz istasyonu doğrulama, interferans tespiti, drive test ve saha RF analiz uygulamaları için geliştirilmiştir.

Neden TFN RMT717A Seçilmelidir?

–––––––––––––––––––––––––

Klasik el tipi spektrum analizörlerde olmayan, bu cihazda bulunan kritik yetenekler:

Gerçek zamanlı spektrum analizi (100 MHz RTBW)
Klasik el tipi analizörler sweep tabanlıdır ve kısa süreli (burst) sinyalleri kaçırabilir.
TFN RMT717A, gerçek zamanlı bant genişliği sayesinde anlık ve geçici RF olaylarını kaçırmadan yakalar.

Afterglow Spectrum (patlamalı sinyal görünürlüğü)
Standart spektrum analizörlerde üst üste binen veya gizli interferanslar net ayırt edilemez.
Bu cihazda afterglow özelliği ile bastırılmış, üst üste binen ve kısa süreli sinyaller görünür hale gelir.

137 GHz/s ultra hızlı sweep hızı
Klasik el tipi cihazların sweep hızı sınırlıdır.
RMT717A, çok yüksek tarama hızı sayesinde RF ortamını neredeyse gerçek zamanlı izler ve %100 sinyal yakalama sağlar.

Haberleşme standardı bazlı demodülasyon
Klasik cihazlar yalnızca genlik/frekans gösterir.
Bu cihaz 5G-NR, LTE (FDD/TDD), NB-IoT, WCDMA ve GSM sinyallerini demodüle ederek sistem seviyesinde analiz sunar.

Drive test ve baz istasyonu odaklı mimari
Standart el tipi spektrum analizörler laboratuvar ağırlıklıdır.
RMT717A, saha, araç içi ve operatör test senaryoları için özel olarak tasarlanmıştır.

GPS destekli ölçüm ve konum bazlı kayıt
Klasik analizörlerde ölçüm noktaları manuel takip edilir.
Bu cihazda RF ölçümleri GPS koordinatlarıyla birlikte kaydedilir ve raporlanır.

TFN RMT717A Spektrum Analizör – 7.5 GHz

Teknik Özellikler

–––––––––––––––––––––––––

Frekans Aralığı: 5 kHz – 7.5 GHz
Gerçek Zaman Bant Genişliği: 100 MHz
Sweep Hızı:
18 GHz/s @25 kHz
137 GHz/s @25 kHz

Frekans Doğruluğu: ±1 ppm
Seviye Doğruluğu: ±0.15 dB
Seviye Çözünürlüğü: 0.1 dB
Maksimum Giriş Gücü: 25.7 dBm
TOI: > +12 dBm (tipik)
2. Harmonik Bastırma: < –75 dBc

TFN RMT717A Spektrum Analizör – 7.5 GHz

Demodülasyon ve RF Analiz Yetkinlikleri

–––––––––––––––––––––––––

Desteklenen Standartlar:
5G-NR, LTE (FDD/TDD), NB-IoT, WCDMA, GSM, vektör sinyal analizi

Analiz Türleri:
Spektrum analizi, interferans tespiti, baz istasyonu doğrulama, drive test analizi

TFN RMT717A Spektrum Analizör – 7.5 GHz

Görsel ve Ekran Özellikleri

–––––––––––––––––––––––––

Ekran: 10.5 inç dokunmatik LCD
Kullanım Modları: Gündüz / gece yüksek parlaklık
Arayüz: Çok pencereli, saha kullanımına uygun RF analiz ekranları

TFN RMT717A Spektrum Analizör – 7.5 GHz

Depolama ve Yazılım

–––––––––––––––––––––––––

Raporlama Yazılımı: SITE WORKBENCH uyumlu
Dosya Yönetimi: Toplu düzenleme, silme, filtreleme
Veri Kaydı: GPS bilgisi ile birlikte RF ölçüm kayıtları

TFN RMT717A Spektrum Analizör – 7.5 GHz

İletişim ve Bağlantılar

–––––––––––––––––––––––––

Portlar: USB, Ethernet
Ek Özellikler: GPS veri kaydı, harici güç desteği

TFN RMT717A Spektrum Analizör – 7.5 GHz

Güç ve Fiziksel Özellikler

–––––––––––––––––––––––––

Güç Kaynağı: AC 100–240 V veya DC 12 V
Çalışma Sıcaklığı: –10 °C ~ +55 °C
Boyutlar: 295 × 225 × 50 mm
Ağırlık: Yaklaşık 2.8 kg (batarya dahil)

TFN RMT717A Spektrum Analizör – 7.5 GHz

Kullanım Alanları

–––––––––––––––––––––––––

5G / 4G / 3G baz istasyonu kurulumu ve optimizasyonu
İnterferans tespiti ve kaynak analizi
RF ortam izleme ve elektromanyetik saha ölçümleri
Broadcast ve telekom verici doğrulama
Laboratuvar ve Ar-Ge RF testleri
Drive test ve saha RF analiz çalışmaları

TFN RMT717A Spektrum Analizör – 7.5 GHz

Kutu İçeriği

–––––––––––––––––––––––––

TFN RMT717A Spektrum Analizör
Güç adaptörü
USB / Ethernet kabloları
Taşıma çantası
Kullanım kılavuzu

TFN RMT717A Spektrum Analizör – 7.5 GHz

CMsense Teknik Yaklaşımı

TFN RMT717A; klasik el tipi spektrum analizörlerinin ötesinde, gerçek zamanlı RF analiz, haberleşme standardı bazlı demodülasyon ve saha odaklı mimari gerektiren uygulamalar için seçilmiştir.
Satış sonrası teknik destek, uygulama danışmanlığı ve kullanım senaryosu yönlendirmesi CMsense tarafından sağlanır.
