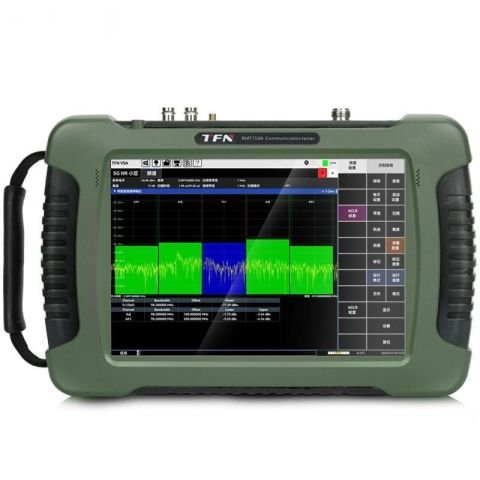

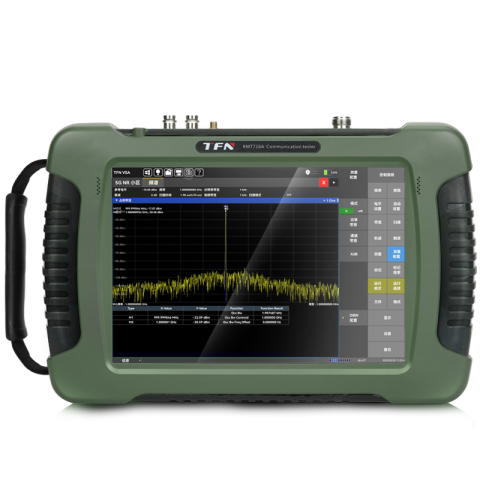

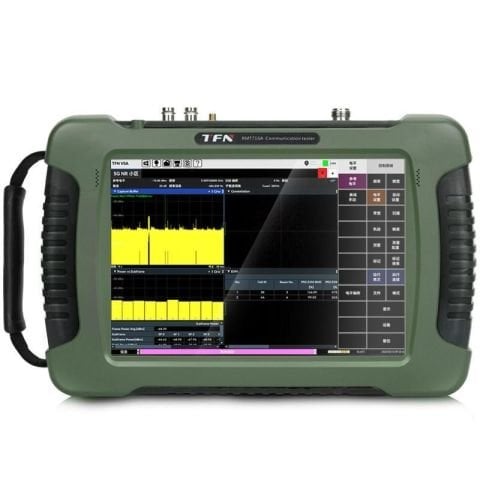

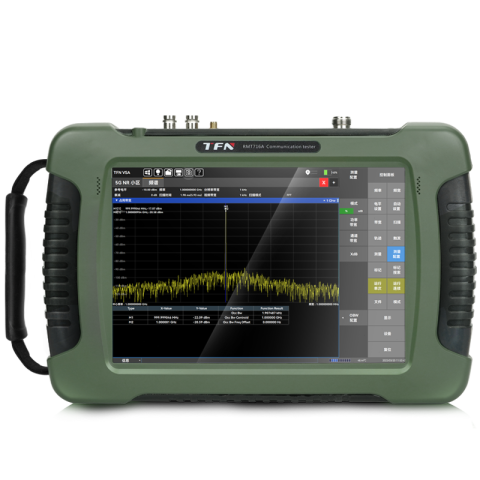

TFN RMT716A Spektrum Analizör – 6.32GHz
TFN RMT716A Spektrum Analizör – 6.32 GHz
TFN RMT716A, 5 kHz – 6.32 GHz frekans aralığında çalışan, gerçek zamanlı spektrum analizi, ultra hızlı sweep, haberleşme standardı bazlı demodülasyon ve saha odaklı RF analiz yetenekleriyle klasik el tipi spektrum analizörlerinin ötesine geçen profesyonel bir çözümdür.
5G baz istasyonu doğrulama, interferans tespiti, drive test ve RF ortam izleme uygulamaları için geliştirilmiştir.
TFN RMT716A Spektrum Analizör – 6.32 GHz
Neden TFN RMT716A Seçilmelidir?
–––––––––––––––––––––––––
Klasik el tipi spektrum analizörlerde bulunmayan, bu cihazda yer alan kritik yetenekler:
Gerçek zamanlı spektrum analizi (100 MHz RTBW)
Klasik cihazlar sweep tabanlı çalışır ve kısa süreli (burst) sinyalleri kaçırabilir.
RMT716A, gerçek zamanlı bant genişliği sayesinde anlık ve geçici RF olaylarını kaçırmadan yakalar.

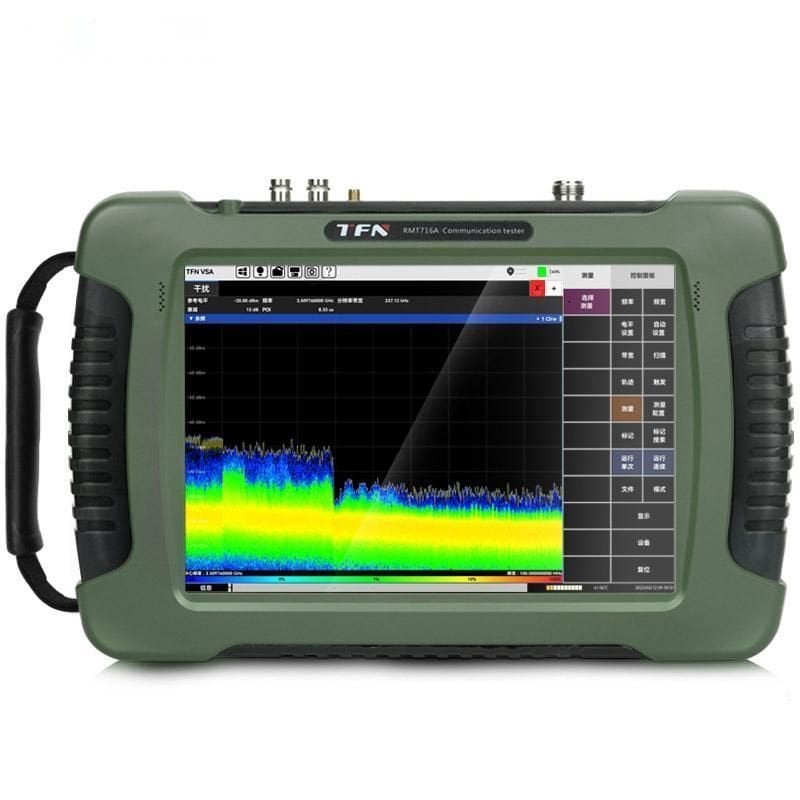

Afterglow Spectrum (patlamalı sinyal görünürlüğü)
Standart spektrum analizörlerde üst üste binen veya kısa süreli interferanslar ayırt edilemez.
Bu cihazda afterglow özelliği ile gizli, bastırılmış ve geçici sinyaller net biçimde tespit edilir.
137 GHz/s ultra hızlı sweep hızı
Klasik el tipi analizörlerde sweep hızı sınırlıdır.
RMT716A, çok yüksek tarama hızı sayesinde RF ortamını anlık olarak izler ve %100 sinyal yakalama sağlar.
Haberleşme standardı bazlı analiz
Klasik cihazlar yalnızca genlik/frekans gösterir.
Bu cihaz, 5G-NR, LTE, NB-IoT, WCDMA ve GSM sinyallerini demodüle ederek sistem seviyesinde analiz sunar.
Drive test ve baz istasyonu odaklı mimari
Standart spektrum analizörler laboratuvar ağırlıklıdır.
RMT716A, saha, araç içi ve operatör uygulamaları için özel olarak tasarlanmıştır.
GPS destekli ölçüm ve konum bazlı kayıt
Klasik cihazlarda ölçüm noktaları manuel takip edilir.
Bu cihazda RF ölçümleri GPS koordinatlarıyla birlikte kaydedilir.
TFN RMT716A Spektrum Analizör – 6.32 GHz
Teknik Özellikler
–––––––––––––––––––––––––
Frekans Aralığı: 5 kHz – 6.32 GHz
Gerçek Zaman Bant Genişliği: 100 MHz
Sweep Hızı:
• 18 GHz/s @25 kHz
• 137 GHz/s @25 kHz
Frekans Doğruluğu: ±1 ppm
Seviye Doğruluğu: ±0.15 dB
Seviye Çözünürlüğü: 0.1 dB
Maksimum Giriş Gücü: 25.7 dBm
TOI: > +12 dBm (tipik)
2. Harmonik Bastırma: < –75 dBc
TFN RMT716A Spektrum Analizör – 6.32 GHz
Demodülasyon ve RF Analiz Yetkinlikleri
–––––––––––––––––––––––––
Desteklenen Standartlar:
5G-NR, LTE (FDD/TDD), NB-IoT, WCDMA, GSM, vektör sinyal analizi
Analiz Türleri:
Spektrum, interferans, baz istasyonu doğrulama, drive test analizi
TFN RMT716A Spektrum Analizör – 6.32 GHz
Görsel ve Ekran Özellikleri
–––––––––––––––––––––––––
Ekran: 10.5 inç dokunmatik LCD
Kullanım Modları: Gündüz / gece yüksek parlaklık
Arayüz: Çok pencereli, saha kullanımına uygun RF analiz ekranları
TFN RMT716A Spektrum Analizör – 6.32 GHz
Depolama ve Yazılım
–––––––––––––––––––––––––
Raporlama Yazılımı: SITE WORKBENCH uyumlu
Dosya Yönetimi: Toplu düzenleme, silme, filtreleme
Veri Kaydı: GPS bilgisi ile RF ölçüm kayıtları
TFN RMT716A Spektrum Analizör – 6.32 GHz
İletişim ve Bağlantılar
–––––––––––––––––––––––––
Portlar: USB, Ethernet
Ek Özellikler: GPS veri kaydı, harici güç desteği
TFN RMT716A Spektrum Analizör – 6.32 GHz
Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Güç Kaynağı: AC 100–240 V veya DC 12 V
Çalışma Sıcaklığı: –10 °C ~ +55 °C
Boyutlar: 295 × 225 × 50 mm
Ağırlık: Yaklaşık 2.8 kg (batarya dahil)
TFN RMT716A Spektrum Analizör – 6.32 GHz
Kullanım Alanları
–––––––––––––––––––––––––
5G / 4G / 3G baz istasyonu kurulumu ve optimizasyonu
İnterferans tespiti ve kaynak analizi
RF ortam izleme ve elektromanyetik saha ölçümleri
Broadcast ve telekom verici doğrulama
Laboratuvar ve Ar-Ge RF testleri
Drive test ve saha RF analiz çalışmaları
TFN RMT716A Spektrum Analizör – 6.32 GHz
Kutu İçeriği
–––––––––––––––––––––––––
RMT716A Spektrum Analizör
Güç adaptörü
USB / Ethernet kabloları
Taşıma çantası
Kullanım kılavuzu
✔️ CMsense Teknik Yaklaşımı
Bu ürün, klasik el tipi spektrum analizörlerinin sınırlarını aşan gerçek zamanlı RF analiz, haberleşme standardı bazlı demodülasyon ve saha odaklı mimari gerektiren uygulamalar için seçilmiş ve sahada doğrulanmıştır.
Satış sonrası teknik destek, uygulama danışmanlığı ve kullanım senaryosu yönlendirmesi CMsense tarafından sağlanır.
Yararlı Kaynaklar
–––––––––––––––––––––––––
TFN RMT716A Spektrum Analizör – 6.32GHz Teknik Doküman tıklayınız
