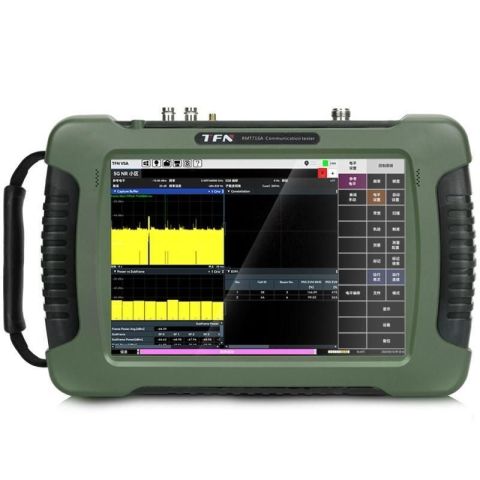

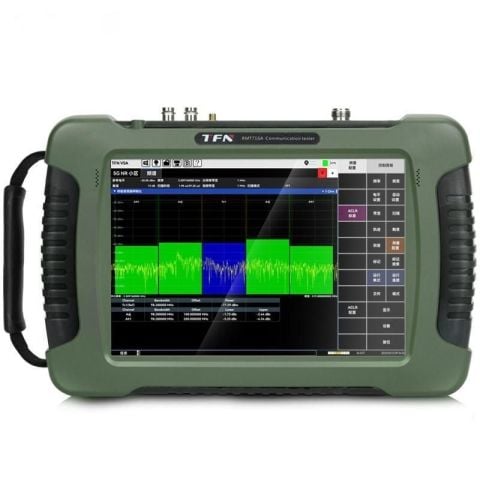

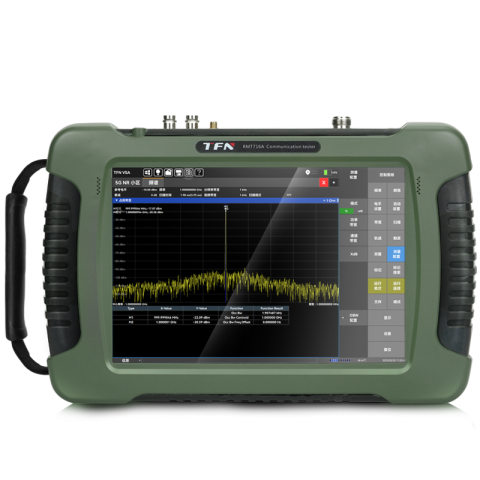

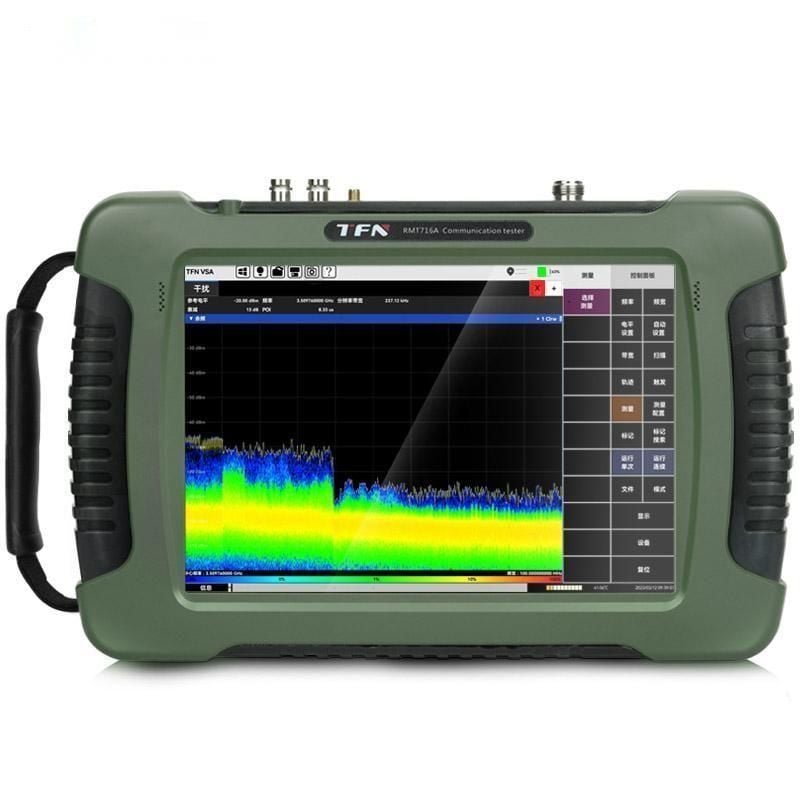

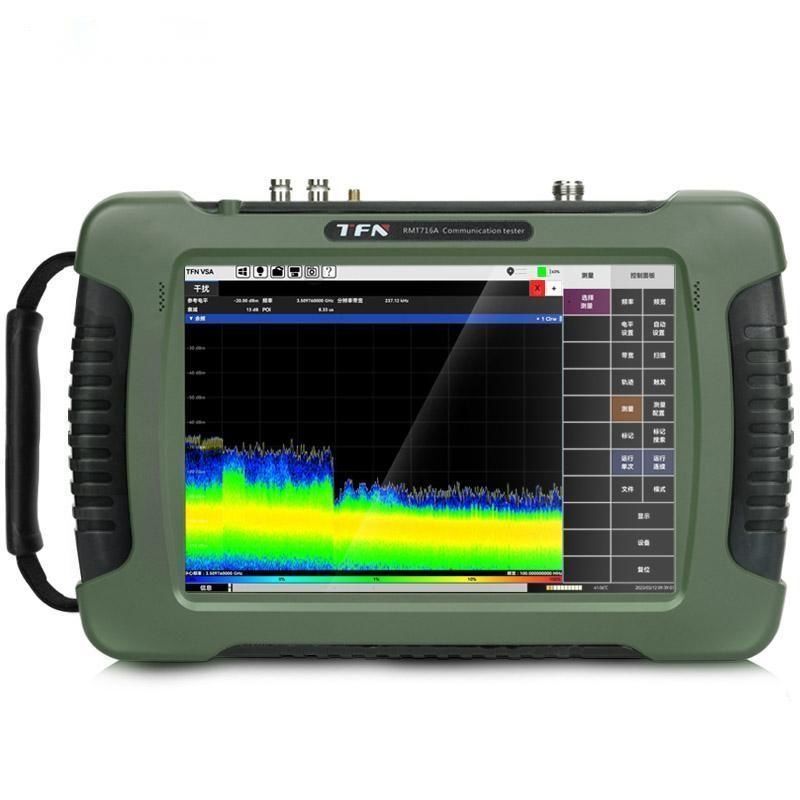

TFN RMT714A Spektrum Analizör – 4.5GHz
TFN RMT714A Spektrum Analizör – 4.5 GHz
TFN RMT714A, 5 kHz – 4.5 GHz frekans aralığında çalışan, gerçek zamanlı spektrum analizi, ultra hızlı tarama ve haberleşme standardı demodülasyonu özellikleriyle klasik taşınabilir spektrum analizörlerinin ötesine geçen profesyonel bir RF analiz çözümüdür.
5G baz istasyonu doğrulama, interferans tespiti, drive test ve saha RF ölçümleri için özel olarak tasarlanmıştır.
TFN RMT714A Spektrum Analizör – 4.5 GHz
Neden TFN RMT714A Seçilmelidir?
–––––––––––––––––––––––––
Klasik taşınabilir spektrum analizörlerde bulunmayan, bu cihazda yer alan kritik yetenekler:
Gerçek zamanlı spektrum analizi (100 MHz RTBW):
Klasik spektrum analizörler sweep tabanlı çalışır ve kısa süreli (burst) sinyalleri kaçırabilir.
TFN RMT714A, gerçek zamanlı bant genişliği sayesinde sinyali kaçırmadan yakalar.
Afterglow spectrum özelliği:
Standart analizörlerde üst üste binen veya anlık ortaya çıkan sinyaller ayırt edilemez.
Bu cihazda afterglow ile patlamalı, geçici ve gizli interferanslar net şekilde görünür.
137 GHz/s ultra hızlı tarama hızı:
Klasik cihazlarda tarama hızı sınırlıdır ve RF ortamı anlık değiştiğinde bilgi kaybı yaşanır.
RMT714A, çok yüksek tarama hızıyla RF ortamını anlık olarak izler.
Haberleşme standardı bazlı analiz:
Klasik spektrum analizörler yalnızca genlik ve frekans bilgisi verir.
Bu cihaz, 5G-NR, LTE, NB-IoT, WCDMA ve GSM sinyallerini demodüle ederek analiz eder.
Gerçek zamanlı interferans tespiti:
Standart cihazlar yalnızca mevcut spektrumu gösterir.
RMT714A, interferansın ne zaman, nasıl ve hangi bantta oluştuğunu ortaya koyar.
Drive test ve baz istasyonu analizine hazır yapı:
Klasik spektrum analizörler masa/lab kullanımına yöneliktir.
Bu cihaz saha, araç içi ve operatör uygulamaları için tasarlanmıştır.
GPS destekli ölçüm ve konum bazlı kayıt:
Standart cihazlarda ölçüm noktası manuel takip edilir.
RMT714A, ölçümleri GPS koordinatlarıyla birlikte kaydeder.
TFN RMT714A Spektrum Analizör – 4.5 GHz
Teknik Özellikler
–––––––––––––––––––––––––
Frekans Aralığı: 5 kHz – 4.5 GHz
Gerçek Zaman Bant Genişliği: 100 MHz
Tarama Hızı:
• 18 GHz/s @25 kHz
• 137 GHz/s @25 kHz
Frekans Doğruluğu: ±1 ppm
Seviye Doğruluğu: ±0.15 dB
Seviye Çözünürlüğü: 0.1 dB
Maksimum Giriş Gücü: 25.7 dBm
TOI: > +12 dBm (tipik)
2. Harmonik Bastırma: < –75 dBc
TFN RMT714A Spektrum Analizör – 4.5 GHz
Demodülasyon ve RF Analiz Yetkinlikleri
–––––––––––––––––––––––––
Desteklenen Standartlar:
5G-NR, LTE (FDD/TDD), NB-IoT, WCDMA, GSM, vektör sinyal analizi
Analiz Türleri:
Spektrum, interferans, baz istasyonu doğrulama, drive test analizi
TFN RMT714A Spektrum Analizör – 4.5 GHz
Görsel ve Ekran Özellikleri
–––––––––––––––––––––––––
Ekran: 10.5 inç dokunmatik LCD
Kullanım Modları: Gündüz / gece yüksek parlaklık
Arayüz: Çok pencereli, saha kullanımına uygun RF analiz ekranları
TFN RMT714A Spektrum Analizör – 4.5 GHz
Depolama ve Yazılım
–––––––––––––––––––––––––
Raporlama Yazılımı: SITE WORKBENCH uyumlu
Dosya Yönetimi: Toplu düzenleme, silme ve filtreleme
Veri Kaydı: GPS bilgisi ile ölçüm kayıtları
TFN RMT714A Spektrum Analizör – 4.5 GHz
İletişim ve Bağlantılar
–––––––––––––––––––––––––
Portlar: USB, Ethernet
Ek Özellikler: GPS veri kaydı, harici güç desteği
TFN RMT714A Spektrum Analizör – 4.5 GHz
Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Güç Kaynağı: AC 100–240 V veya DC 12 V
Çalışma Sıcaklığı: –10 °C ~ +55 °C
Boyutlar: 295 × 225 × 50 mm
Ağırlık: Yaklaşık 2.8 kg (batarya dahil)
TFN RMT714A Spektrum Analizör – 4.5 GHz
Kullanım Alanları
–––––––––––––––––––––––––
5G / 4G / 3G baz istasyonu kurulumu ve optimizasyonu
İnterferans tespiti ve kaynak analizi
RF ortam izleme ve elektromanyetik saha ölçümleri
Broadcast ve telekom verici doğrulama
Laboratuvar ve Ar-Ge RF testleri
Drive test ve saha RF analiz çalışmaları
TFN RMT714A Spektrum Analizör – 4.5 GHz
Kutu İçeriği
–––––––––––––––––––––––––
RMT714A Spektrum Analizör
Güç adaptörü
USB / Ethernet kabloları
Taşıma çantası
Kullanım kılavuzu
Yararlı Kaynaklar
–––––––––––––––––––––––––
TFN RMT714A Spektrum Analizör – 4.5GHz Teknik Doküman tıklayınız
