TFN FAT130 Taşınabilir Spektrum Analizörü – 9 kHz – 3 GHz
CMsense Teknik Seçimi
TFN FAT130, temel–orta seviye RF ölçümleri, saha kullanımı, verici kontrolü ve eğitim / Ar-Ge uygulamaları için CMsense tarafından değerlendirilmiş taşınabilir bir spektrum analizörüdür.
TFN FAT130 Taşınabilir Spektrum Analizörü – 9 kHz – 3 GHz
Fiyatlandırma Bilgisi
Bu ürün proje ve kullanım senaryosuna bağlı olarak fiyatlandırılmaktadır.
Net fiyat ve uygun konfigürasyon için lütfen teklif isteyiniz.
TFN FAT130, 9 kHz – 3 GHz frekans aralığında çalışan, düşük gürültü tabanı, çoklu tarama ve izleme modları ve FM / AM demodülasyon özellikleriyle hem saha hem de laboratuvar çalışmalarında güvenilir sonuçlar sunar.
Linux tabanlı kararlı işletim sistemi, çift pencereli analiz yeteneği ve uzun pil ömrü sayesinde taşınabilir RF ölçüm ihtiyaçları için ideal bir çözümdür.
TFN FAT130 Taşınabilir Spektrum Analizörü – 9 kHz – 3 GHz
Bu Model Kimler İçin Uygundur?
RF saha testleri yapan teknik ekipler
Telekom ve yayıncılık verici bakım ekipleri
EMC / EMI temel seviye ölçüm ihtiyacı olan kullanıcılar
Anten testleri ve yön bulma (DF) uygulamaları
Üniversiteler ve eğitim laboratuvarları
RF temelli Ar-Ge ve proje çalışmaları
TFN FAT130 Taşınabilir Spektrum Analizörü – 9 kHz – 3 GHz
Neden TFN FAT130?
9 kHz – 3 GHz aralığında geniş RF kapsama
Çoklu tarama modları ile hızlı sinyal karşılaştırma
ACLR ölçümleri ve template düzenleme ile verici doğrulama
Alan şiddeti ve anten faktörü ölçüm desteği
Tek dokunuşla harmonik analiz
FM / AM demodülasyon ile temel sinyal çözümleme
Çift pencereli spektrum görüntüleme
DF (Direction Finding) yön bulma fonksiyonu
4 saatten uzun pil ömrü ile saha çalışmasına uygun yapı
TFN FAT130 Taşınabilir Spektrum Analizörü – 9 kHz – 3 GHz
Öne Çıkan Teknik Özellikler
–––––––––––––––––––––––––
Frekans Aralığı: 9 kHz – 3 GHz
DANL: ≤ −145 dBm (preamplifier kapalı), ≤ −160 dBm (preamplifier açık)
Faz Gürültüsü: < −105 dBc/Hz @100 kHz offset
Preamplifier: 18 dB
RBW: 1 Hz – 3 MHz
VBW: 1 Hz – 3 MHz
Giriş Zayıflatma: 0 – 51 dB (1 dB adım)
Referans Seviye: −100 dBm – +30 dBm
Maksimum Giriş Gücü: +30 dBm
Seviye Doğruluğu: ≤ ±1.5 dB
TFN FAT130 Taşınabilir Spektrum Analizörü – 9 kHz – 3 GHz
Tarama ve Görüntüleme Yetkinlikleri
–––––––––––––––––––––––––
Tarama İz Sayısı: 6 adet iz
İşaret Noktası (Marker): 6 adet
Çift Pencere Spektrum Analizi: Var
Harmonik Analiz: Tek tuş ile
ACLR Ölçümü ve Template Editing: Desteklenir
Bu yapı sayesinde sahada hızlı karşılaştırmalı RF değerlendirmeleri yapılabilir.
TFN FAT130 Taşınabilir Spektrum Analizörü – 9 kHz – 3 GHz
Ekran ve Kullanıcı Arayüzü
–––––––––––––––––––––––––
Ekran Boyutu: 5.7 inç TFT-LCD
Çözünürlük: 600 × 480
İşletim Sistemi: Linux tabanlı, stabil ve hızlı yapı
Dokunmatik ve sade arayüz, teknik olmayan kullanıcılar için dahi hızlı öğrenme sağlar.
TFN FAT130 Taşınabilir Spektrum Analizörü – 9 kHz – 3 GHz
Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Pil Ömrü: 4 saatten uzun
Ağırlık: < 2.5 kg (batarya dahil)
Çalışma Sıcaklığı: −10 °C – +50 °C
Taşınabilirlik: Saha kullanımına uygun kompakt tasarım
TFN FAT130 Taşınabilir Spektrum Analizörü – 9 kHz – 3 GHz
Kullanım Alanları
–––––––––––––––––––––––––
RF saha testleri ve sinyal doğrulama
Telekom & yayıncılık verici kontrolü
EMC / EMI temel ölçüm çalışmaları
Anten testleri ve yön bulma uygulamaları
Laboratuvar ortamında temel spektrum analizleri
Eğitim ve RF temelli Ar-Ge projeleri
TFN FAT130 Taşınabilir Spektrum Analizörü – 9 kHz – 3 GHz

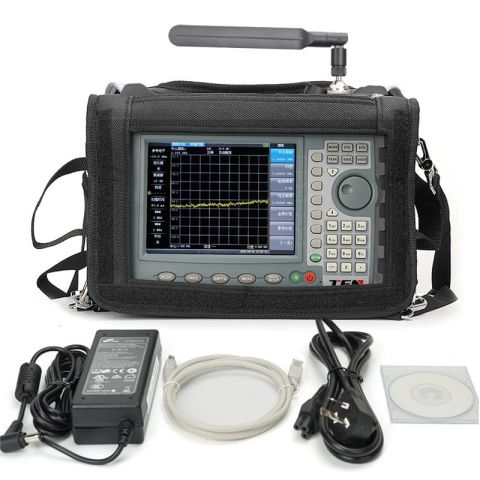

Kutu İçeriği
–––––––––––––––––––––––––
TFN FAT130 Spektrum Analizör
Şarj adaptörü / güç kablosu
RF koaksiyel kablo
USB bağlantı kablosu
Taşıma çantası
Hızlı başlangıç dokümanı
TFN FAT130 Taşınabilir Spektrum Analizörü – 9 kHz – 3 GHz
CMsense Teknik Yaklaşımı
TFN FAT130, 3 GHz seviyesine kadar RF ölçüm ihtiyacı olan, ancak yüksek frekans / ileri seviye analiz gerektirmeyen uygulamalar için CMsense tarafından maliyet–performans dengesi, saha ergonomisi ve ölçüm yeterliliği kriterleriyle seçilmiştir.
CMsense;
• doğru cihaz seçimi,
• uygulamaya uygun RF ölçüm danışmanlığı,
• satış sonrası teknik destek ve eğitim
süreçlerinde aktif rol alır.TFN FAT130 Spektrum Analizör-9kHz–3GHz
