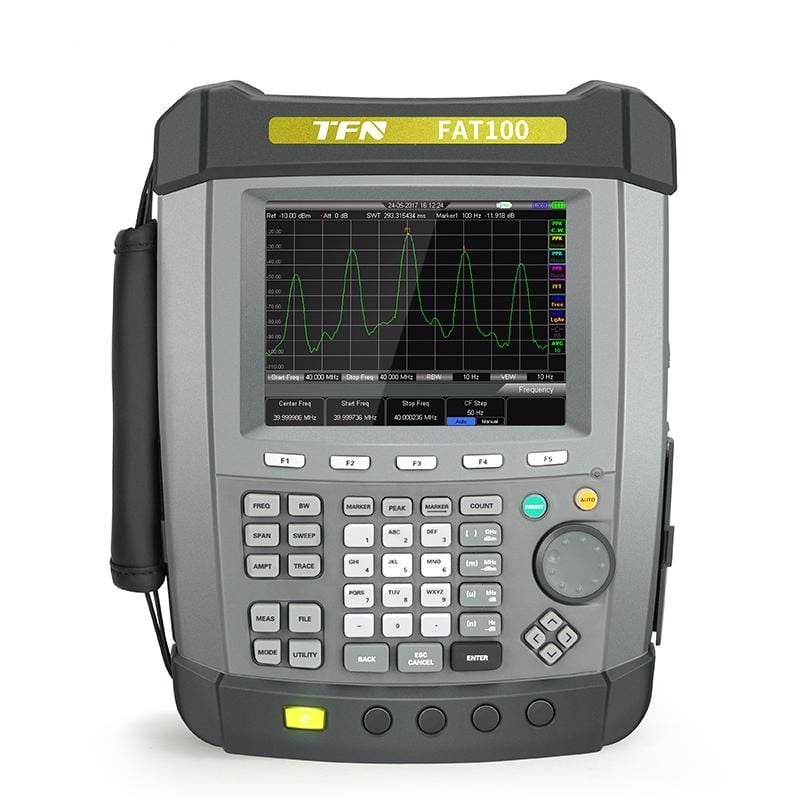

TFN FAT100 Taşınabilir Spektrum Analizörü – 9 kHz – 1.6 GHz
TFN FAT100 Taşınabilir Spektrum Analizörü – 9 kHz – 1.6 GHz
CMsense Teknik Seçimi
TFN FAT100, temel RF spektrum analizi, saha ölçümleri ve bakım / kontrol uygulamaları için CMsense tarafından fiyat–performans dengesi gözetilerek seçilmiş taşınabilir bir spektrum analizörüdür.
Fiyatlandırma Bilgisi
Bu ürün kullanım senaryosuna ve opsiyonel donanımlarına göre fiyatlandırılmaktadır.
Güncel fiyat ve uygun konfigürasyon için lütfen teklif isteyiniz.
TFN FAT100, 9 kHz – 1.6 GHz frekans aralığında çalışan, düşük gürültü tabanı, esnek tarama modları ve pratik kullanım özellikleri ile saha ekipleri ve eğitim/laboratuvar ortamları için ideal bir RF analiz çözümüdür.
Kompakt yapısı, SD kart ile veri kaydı ve LAN/USB bağlantıları sayesinde taşınabilir RF ölçüm ihtiyaçlarını minimum maliyetle karşılar.
Bu Model Kimler İçin Uygundur?
Saha RF ölçümü yapan teknik ekipler
Bakım & onarım ekipleri
Kablosuz haberleşme sistemleriyle çalışan kullanıcılar
Eğitim laboratuvarları ve üniversiteler
Temel seviye Ar-Ge ve proje çalışmaları
EMI ön analiz ve sinyal izleme uygulamaları
Neden TFN FAT100?
9 kHz – 1.6 GHz aralığında güvenilir RF analiz
Fiyat/performans odaklı tasarım
Zayıf sinyaller için düşük DANL seviyesi
Düşük faz gürültüsü ile stabil ölçüm
Full span, zero span ve manuel tarama modları
Max hold / min hold izleme ile sinyal davranışı analizi
Çoklu marker ve peak search fonksiyonları
LAN, USB ve SD kart ile veri kaydı ve aktarımı
Opsiyonel tracking jeneratör ile frekans tepki testleri
10 MHz harici referans girişi ile sistem senkronizasyonu
Öne Çıkan Teknik Özellikler
–––––––––––––––––––––––––
Frekans Aralığı: 9 kHz – 1.6 GHz
DANL (Tipik): –135 dBm (preamplifier açık)
Faz Gürültüsü: –80 dBc/Hz @10 kHz offset
RBW: 10 Hz – 1 MHz (1-3-10 adım)
VBW: 1 Hz – 1 MHz
Genlik Doğruluğu: < ±1.5 dB
Giriş Zayıflatma: 0 – 51 dB (1 dB adım)
Referans Seviye: –100 dBm – +30 dBm
Tarama ve Ölçüm Yetkinlikleri
–––––––––––––––––––––––––
Tarama Modları: Full span, zero span, manuel
İzleme Modları: Clear write, max hold, min hold
Marker Fonksiyonları: Normal, difference, peak search
Otomatik Ayar: Tek tuş auto tune
Bu yapı sayesinde sahada hızlı ve tekrarlanabilir RF değerlendirmeleri yapılabilir.
Ekran ve Kullanıcı Arayüzü
–––––––––––––––––––––––––
Ekran Boyutu: 5.7 inç TFT renkli LCD
Çözünürlük: 600 × 480
Arayüz: Sezgisel menü yapısı, hızlı erişim tuşları
Otomatik Ölçeklendirme: Sinyale göre otomatik seviye ayarı
Depolama ve Yazılım
–––––––––––––––––––––––––
Veri Kaydı: SD kart desteği
PC Bağlantısı: USB ve LAN üzerinden veri aktarımı
Raporlama: Harici bilgisayara ölçüm aktarımı
Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Güç Kaynağı: DC 12 – 17 V / AC adaptör
Çalışma Sıcaklığı: –10 °C – +50 °C
Mekanik Yapı: Saha kullanımına uygun kompakt tasarım
İletişim ve Bağlantılar
–––––––––––––––––––––––––
LAN
USB Host
USB Device
SD Kart Yuvası

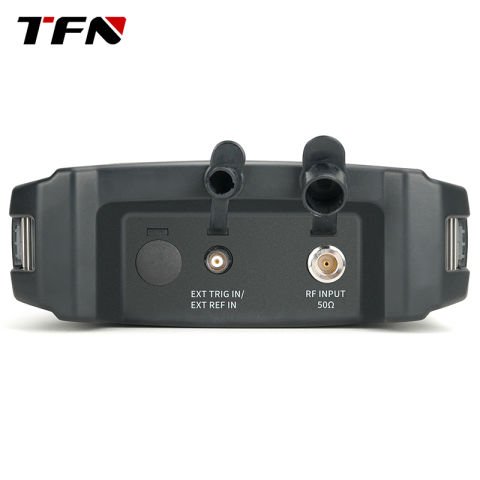

Harici Referans: 10 MHz giriş
Tracking Jeneratör: FAT100-B modelinde opsiyonel (5 MHz – 1.6 GHz)
Kullanım Alanları
–––––––––––––––––––––––––
RF sistem testleri
Saha ve bakım uygulamaları
Kablosuz haberleşme analizi
Endüstriyel RF izleme
Eğitim ve temel Ar-Ge çalışmaları
EMI ön analiz uygulamaları
Kutu İçeriği
–––––––––––––––––––––––––
TFN FAT100 Spektrum Analizörü
Güç adaptörü
USB bağlantı kablosu
SD kart (pakete bağlı)
Taşıma askısı / stand
Kullanıcı kılavuzu
CMsense Teknik Yaklaşımı
TFN FAT100, 1.6 GHz seviyesine kadar RF ölçüm ihtiyacı olan, ancak ileri seviye 5G / yüksek frekans analizlerine ihtiyaç duymayan kullanıcılar için CMsense tarafından maliyet, taşınabilirlik ve yeterli ölçüm performansı kriterleriyle seçilmiştir.
CMsense;
• doğru cihaz seçimi,
• uygulamaya uygun RF ölçüm danışmanlığı,
• satış sonrası teknik destek ve yönlendirme
süreçlerinde aktif rol alır.
Yararlı Kaynaklar
–––––––––––––––––––––––––––––
TFN FAT100 Spektrum Analizör – 9kHz–1.6GHz Teknik Döküman tıklayınız
