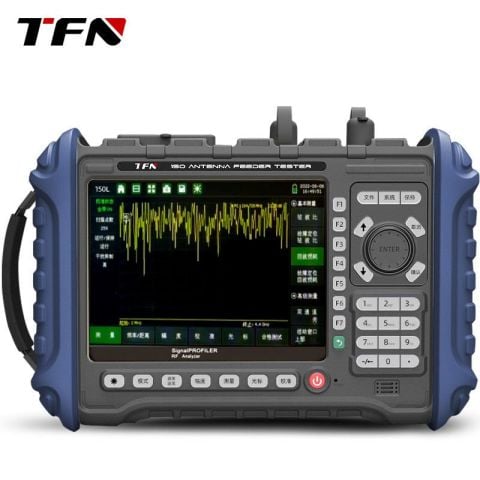

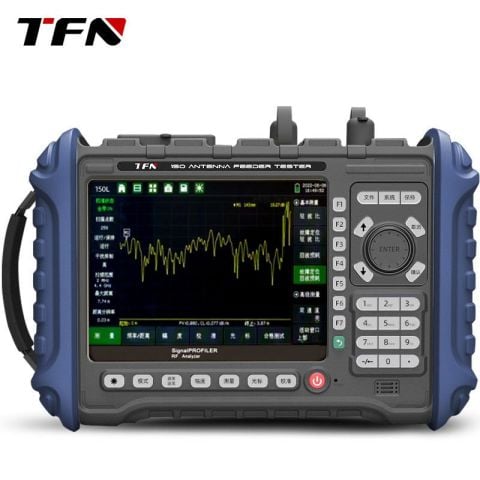

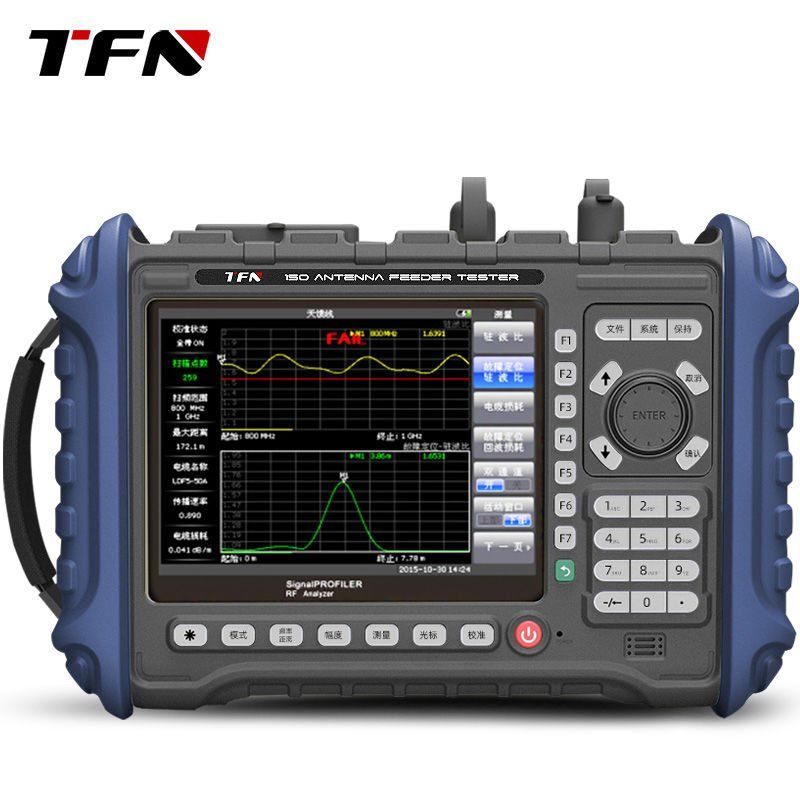

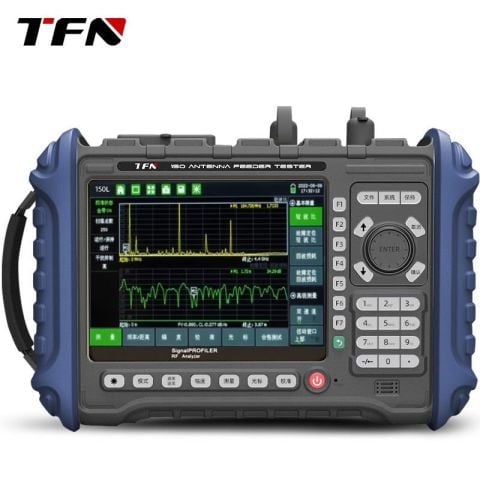

TFN 150L Anten Analizör – 4.4 GHz

TFN 150L Anten Analizör – 4.4 GHz

CMsense Teknik Seçimi

Bu ürün, modern haberleşme altyapılarında anten ve feeder hatlarının saha ortamında doğrulanması için tercih edilmiştir. Akademik ve endüstriyel RF test uygulamalarında kullanılmak üzere teknik olarak değerlendirilmiştir.

TFN 150L Anten Analizör – 4.4 GHz

Fiyatlandırma Bilgisi

Bu ürün, uygulamaya ve teslim koşullarına göre fiyatlandırılmaktadır.
En uygun fiyat ve teknik doğrulama için lütfen teklif isteyiniz.

Teknik ve Uygulama Odaklı Giriş

TFN 150L Anten Analizör, anten sistemleri ve RF iletim hatlarının saha koşullarında hızlı ve güvenilir şekilde test edilmesi amacıyla geliştirilmiş taşınabilir bir analizördür. 4.4 GHz’e kadar uzanan frekans aralığı, entegre kalibrasyon yetenekleri ve çoklu RF ölçüm fonksiyonları sayesinde baz istasyonu kurulumları, bakım çalışmaları ve anten optimizasyon süreçlerinde doğrudan kullanılabilir.

TFN 150L Anten Analizör – 4.4 GHz

Bu Model Kimler İçin Uygundur?

Bu cihaz, mobil haberleşme altyapılarında çalışan saha mühendisleri, RF bakım ekipleri ve anten sistemlerinin performans doğrulamasını sahada gerçekleştirmesi gereken teknik personel için uygundur. LTE, 4G ve 5G öncesi ve alt bant çalışmalarında anten, kablo ve konnektör testleri yapan kullanıcılar için anlamlı bir çözümdür.

Sabit laboratuvar ortamında yalnızca temel empedans ölçümleri yapan veya 4.4 GHz üzeri mikrodalga bantlarında çalışan kullanıcılar için bu model gereksiz veya yetersiz olabilir.

TFN 150L Anten Analizör – 4.4 GHz

Neden Bu Model?

Klasik anten analizörlerinde mekanik kalibrasyon gereklidir. Bu modelde entegre E-CAL sistemi sayesinde tek adımda elektronik kalibrasyon yapılabilir.
Saha cihazlarının büyük bölümünde yalnızca anten ölçümleri bulunur. Bu modelde dahili güç ölçümü, optik güç ölçer ve fiber görsel hata tespiti fonksiyonları tek cihazda birleştirilmiştir.
Saha raporlaması çoğu cihazda manuel yapılır. Bu modelde Wi-Fi bağlantısı ve GPS konum kaydı ile ölçümler dijital olarak dokümante edilebilir.

TFN 150L Anten Analizör – 4.4 GHz

Teknik Özellikler

Frekans Aralığı: 2 MHz – 4.4 GHz
Veri Noktası Sayısı: 130 / 259 / 517 / 1033 / 2065
Tarama Hızı: 1 ms/point (return loss)
Çıkış Gücü: > 0 dBm
Doğrultuculuk: < –42 dB (mekanik kalibrasyon sonrası)
Maksimum Giriş Gücü: +27 dBm
Çalışma Sıcaklığı: –30 °C – +60 °C
Ağırlık: 2 kg
Batarya Ömrü: > 8 saat

TFN 150L Anten Analizör – 4.4 GHz

Ek Ölçüm ve Analiz Özellikleri

VSWR ölçümü
Return Loss ölçümü
Smith Chart analizi
DTF (Distance to Fault) ölçümü
Dahili terminal power meter ile RF güç ölçümü

TFN 150L Anten Analizör – 4.4 GHz

Dahili Fonksiyonlar

Entegre E-CAL elektronik kalibrasyon sistemi
Optik güç ölçer (OPM) desteği
Görsel hata tespiti için VFL ve USB fiber mikroskop desteği

TFN 150L Anten Analizör – 4.4 GHz

Görsel ve Ekran Özellikleri

7 inç dokunmatik ekran
Ekran çözünürlüğü: 800 × 480 piksel

TFN 150L Anten Analizör – 4.4 GHz

Depolama ve Yazılım

SITE WORKBENCH yazılımı ile uyumluluk
Ölçüm verilerinin dijital olarak kaydedilmesi ve aktarılması

TFN 150L Anten Analizör – 4.4 GHz

Güç ve Fiziksel Özellikler

Dahili batarya ile taşınabilir kullanım
Saha koşullarına uygun dayanıklı gövde
RF giriş koruması ve darbe dayanımı

TFN 150L Anten Analizör – 4.4 GHz

İletişim ve Bağlantılar

Wi-Fi üzerinden uzaktan erişim
GPS konum kaydı ile ölçüm etiketleme
USB bağlantı arayüzleri

TFN 150L Anten Analizör – 4.4 GHz

Kullanım Alanları

LTE ve 4G saha kurulumları
5G öncesi ve alt bant anten hazırlık çalışmaları
RF kablo ve konnektör testleri
Baz istasyonu anten optimizasyonu
Saha bakım ve doğrulama ekipleri

TFN 150L Anten Analizör – 4.4 GHz

Kutu İçeriği

TFN 150L Anten Analizör
Güç adaptörü
USB bağlantı kabloları
Kalibrasyon aksesuarları
Hızlı başlangıç kılavuzu

TFN 150L Anten Analizör – 4.4 GHz

CMsense Teknik Yaklaşımı

Bu ürün, saha ortamında çoklu RF ve fiber ölçüm ihtiyacını tek cihazda toplayabilmesi nedeniyle CMsense tarafından tercih edilmiştir. Anten ve iletim hattı doğrulama uygulamalarında sahada test edilmiş ve pratik kullanım avantajı sağlamıştır. Satış sonrası süreçte teknik destek, uygulama danışmanlığı ve ölçüm dokümantasyonu tarafımızdan sağlanmaktadır.
CMsense, bu ürünü yalnızca tedarik eden değil, doğru kullanım senaryosunu tanımlayan teknik çözüm ortağı olarak konumlanır.

Yararlı Kaynaklar

–––––––––––––––––––––––––

TFN 150L Anten Analizör – 4.4 GHz  Teknik Doküman tıklayınız
