TFN 100H Anten Analizör – 4.4 GHz

Teknik ve Uygulama Odaklı Giriş

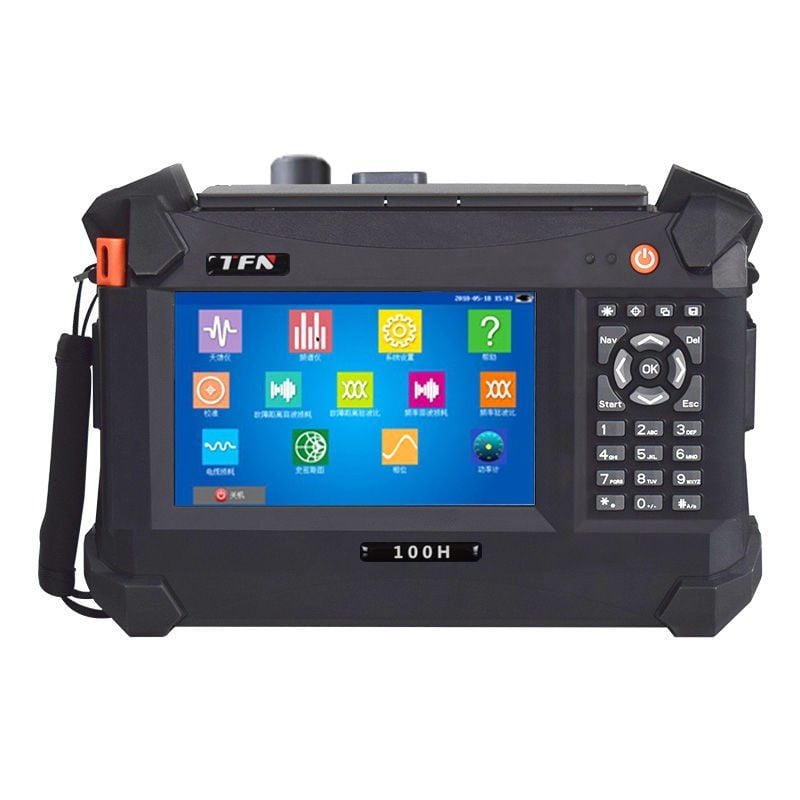

TFN 100H Anten Analizör, anten sistemleri ve RF iletim hatlarının sahada hassas şekilde test edilmesi amacıyla geliştirilmiş taşınabilir bir analizördür. 25 MHz ile 4.4 GHz arasındaki frekans aralığında VSWR, return loss ve kablo kayıp ölçümlerini destekler. Uzun pil ömrü, dokunmatik ekranı ve gelişmiş kalibrasyon seçenekleri ile saha bakım ve doğrulama süreçlerinde doğrudan kullanım için uygundur.

TFN 100H Anten Analizör – 4.4 GHz

Bu Model Kimler İçin Uygundur?

Bu cihaz, mobil baz istasyonu kurulum ve bakım ekipleri, RF saha mühendisleri ve anten ile feeder hatlarını sahada test etmesi gereken teknik personel için uygundur. Telekom altyapıları, radyo ve TV verici sistemleri ile kablosuz haberleşme projelerinde çalışan ekipler için anlamlı bir çözümdür.

Laboratuvar ortamında yüksek bant genişliğine sahip mikrodalga ölçümleri yapan veya yalnızca temel empedans ölçümleriyle sınırlı çalışan kullanıcılar için bu model gereğinden fazla olabilir.

TFN 100H Anten Analizör – 4.4 GHz

Neden Bu Model?

Klasik saha analizörlerinde kablo parametre ayarları sınırlıdır. Bu modelde otomatik ve manuel kablo hız faktörü ve kayıp parametre kalibrasyonu yapılabilir.
Birçok taşınabilir analizörde sınırlı mesafe analizleri bulunur. Bu cihazda DTF ölçümü ile 1500 metreye kadar hata mesafesi belirlenebilir.
Saha ölçümlerinde veri saklama kapasitesi kısıtlıdır. Bu modelde 2000’den fazla ölçüm eğrisi dahili olarak saklanabilir ve USB üzerinden dışarı aktarılabilir.

TFN 100H Anten Analizör – 4.4 GHz

Teknik Özellikler

Frekans Aralığı: 25 MHz – 4.4 GHz
Frekans Doğruluğu: ±25 ppm
Ölçüm Noktası Sayısı: 137 / 275 / 551 / 1103
Return Loss Aralığı: 10 – 60 dB
VSWR Aralığı: 1 – 65
Kablo Kayıp Aralığı: 0 – 30 dB
DTF Mesafe Aralığı: Maksimum 1500 metre
Ekran: 7 inç dokunmatik, 800 × 480 çözünürlük
Pil Ömrü: ≥ 8 saat
Çalışma Sıcaklığı: –10 °C – +50 °C
Ağırlık: 2.5 kg

TFN 100H Anten Analizör – 4.4 GHz

Ek Ölçüm ve Analiz Özellikleri

Standing wave ratio (VSWR) ölçümü
Return loss ölçümü
Kablo kayıp analizi
Distance to Fault (DTF) analizi

TFN 100H Anten Analizör – 4.4 GHz

Tetikleme ve Ölçümler

Açık-kısa-yük (OSL) kalibrasyonu ile tekrarlanabilir ölçüm doğruluğu
Otomatik ve manuel kalibrasyon modları

TFN 100H Anten Analizör – 4.4 GHz

Görsel ve Ekran Özellikleri

7 inç dokunmatik ekran ile saha kullanımına uygun arayüz
Geniş ekran alanı ile aynı anda çoklu ölçüm görüntüleme

TFN 100H Anten Analizör – 4.4 GHz

Depolama ve Yazılım

2000’den fazla ölçüm eğrisi için dahili depolama
USB üzerinden PC’ye veri aktarımı

Güç ve Fiziksel Özellikler

Dahili batarya ile taşınabilir kullanım
Saha koşullarına uygun kompakt gövde tasarımı

TFN 100H Anten Analizör – 4.4 GHz

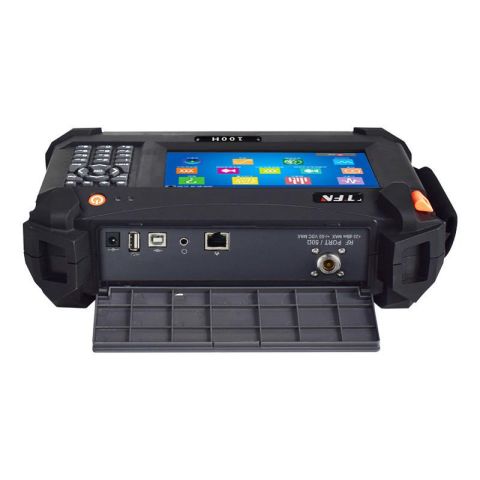

İletişim ve Bağlantılar

USB Host ve USB Device bağlantıları
RJ45 ağ portu
Kulaklık çıkışı

TFN 100H Anten Analizör – 4.4 GHz

Kullanım Alanları

Mobil baz istasyonu anten ve feeder hat testleri
Radyo ve TV verici anten bakım uygulamaları
Mikrodalga link analizleri
Havacılık ve savunma haberleşme sistemleri
Kablosuz ağ altyapısı saha testleri
Anten kurulumu, doğrulama ve arıza tespiti

TFN 100H Anten Analizör – 4.4 GHz

Kutu İçeriği

TFN 100H Anten Analizör
Güç adaptörü
USB bağlantı kabloları
Kalibrasyon aksesuarları
Hızlı başlangıç dokümantasyonu

TFN 100H Anten Analizör – 4.4 GHz

CMsense Teknik Yaklaşımı

Bu ürün, saha ortamında anten ve iletim hattı ölçümlerini tek cihaz üzerinden gerçekleştirebilmesi nedeniyle CMsense tarafından tercih edilmiştir. Telekom ve RF bakım uygulamalarında sahada doğrulanmış olup, kurulum ve bakım süreçlerinde pratiklik sağlamaktadır. Satış sonrası süreçte teknik destek, ölçüm doğrulama ve uygulama danışmanlığı CMsense tarafından sağlanır.
CMsense, bu ürünü yalnızca tedarik eden değil, doğru kullanım senaryosunu tanımlayan teknik çözüm ortağıdır.
