TFN 100H Anten Analizör – 6 GHz
TFN 100H Anten Analizör – 6 GHz
CMsense Teknik Seçimi
TFN 100H, anten ve feeder hatlarının saha ortamında hızlı, güvenilir ve tekrarlanabilir şekilde test edilmesi için CMsense tarafından seçilmiş taşınabilir anten analizörüdür.
Fiyatlandırma Bilgisi
Bu ürün, uygulama kapsamına ve saha kullanım senaryosuna göre fiyatlandırılmaktadır.
Güncel fiyat ve uygun konfigürasyon için lütfen teklif isteyiniz.
TFN 100H, 1 MHz – 6 GHz frekans aralığında VSWR, Return Loss, kablo kaybı ve DTF (Distance-to-Fault) ölçümlerini tek cihazda sunar.
Uzun pil ömrü, 7 inç dokunmatik ekranı ve OSL kalibrasyon desteğiyle telekom ve RF bakım ekiplerinin günlük saha ihtiyaçlarına odaklanır.
TFN 100H Anten Analizör – 6 GHz
Bu Model Kimler İçin Uygundur?
Mobil baz istasyonu kurulum ve bakım ekipleri
RF saha mühendisleri
Radyo / TV verici bakım ekipleri
Mikrodalga link kurulum ve doğrulama ekipleri
Savunma ve havacılık haberleşme altyapıları
Kablosuz ağ altyapısı saha test ekipleri
TFN 100H Anten Analizör – 6 GHz
Neden TFN 100H?
6 GHz’e kadar geniş anten ve feeder test aralığı
VSWR, Return Loss ve kablo kaybı ölçümleri
DTF analizi ile hatanın mesafesini noktasal tespit
Otomatik ve manuel kablo parametre kalibrasyonu
OSL (Open-Short-Load) kalibrasyon desteği
2000+ eğri depolama ve USB ile PC aktarımı
8 saatten uzun saha batarya süresi
7’’ dokunmatik ekran ile hızlı ve sezgisel kullanım
TFN 100H Anten Analizör – 6 GHz
Öne Çıkan Teknik Özellikler
–––––––––––––––––––––––––
Frekans Aralığı: 1 MHz – 6 GHz
Frekans Doğruluğu: ±25 ppm
Ölçüm Noktası Sayısı: 137 / 275 / 551 / 1103
Return Loss Aralığı: 10 – 60 dB
VSWR Aralığı: 1 – 65
Kablo Kayıp Aralığı: 0 – 30 dB
DTF Mesafe Aralığı: Maks. 1500 m
TFN 100H Anten Analizör – 6 GHz
Ölçüm ve Analiz Fonksiyonları
–––––––––––––––––––––––––
VSWR ölçümü
Return Loss analizi
Kablo kaybı ölçümü
DTF (Distance-to-Fault) – hata mesafesi tespiti
Kablo hız faktörü ve kayıp parametre ayarı
Bu fonksiyonlar sayesinde anten ve feeder hatlarındaki bağlantı, ezilme veya kopma problemleri sahada hızlıca belirlenir.
TFN 100H Anten Analizör – 6 GHz

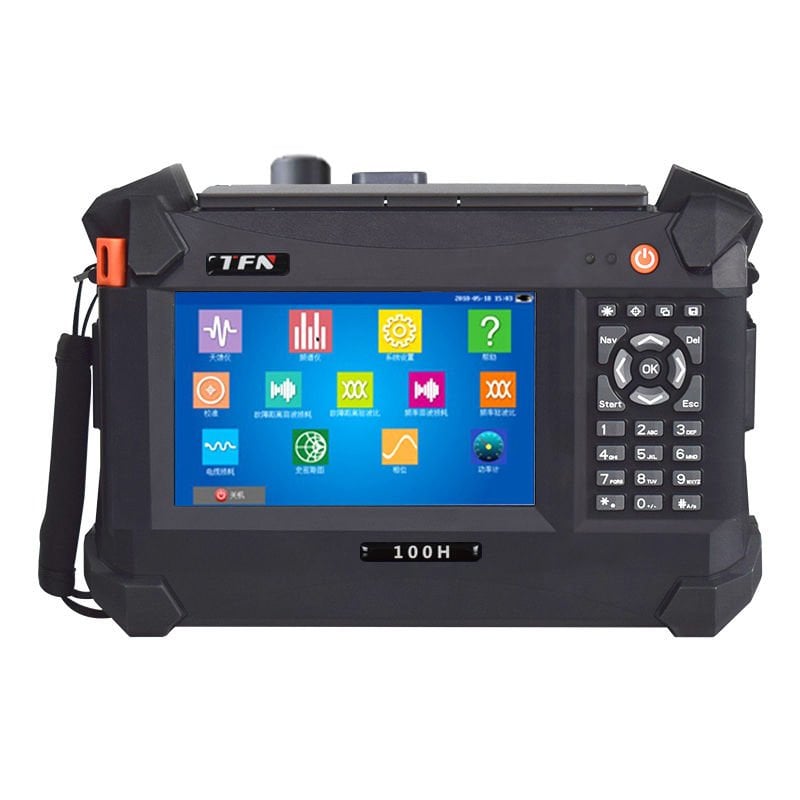

Ekran ve Kullanıcı Arayüzü
–––––––––––––––––––––––––
Ekran: 7 inç kapasitif dokunmatik
Çözünürlük: 800 × 480
Arayüz: Saha kullanımına uygun sade ve hızlı menü yapısı
TFN 100H Anten Analizör – 6 GHz

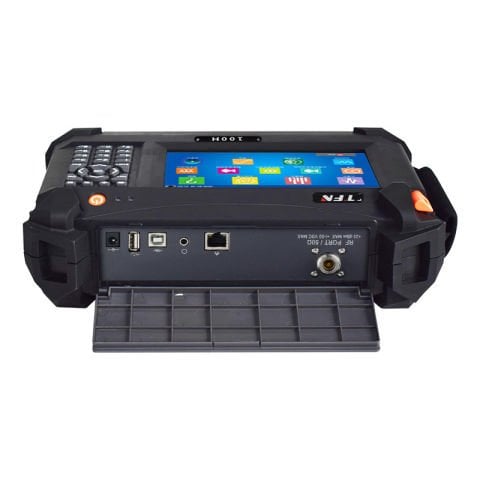

Bağlantı ve Arabirimler
–––––––––––––––––––––––––
USB Host / Device
RJ45 Ethernet portu
Kulaklık çıkışı
PC veri aktarımı ve raporlama desteği
TFN 100H Anten Analizör – 6 GHz
Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Batarya Ömrü: ≥ 8 saat
Çalışma Sıcaklığı: –10 °C ~ +50 °C
Ağırlık: ~ 2.5 kg
Tasarım: Taşınabilir, saha kullanımına uygun
TFN 100H Anten Analizör – 6 GHz
Kullanım Alanları
–––––––––––––––––––––––––
Mobil baz istasyonu anten & feeder testleri
Radyo / TV verici anten bakımı
Mikrodalga link doğrulama
Kablosuz ağ altyapısı saha ölçümleri
Savunma & havacılık RF sistemleri
Anten kurulum, doğrulama ve arıza tespiti
TFN 100H Anten Analizör – 6 GHz
CMsense Teknik Yaklaşımı
TFN 100H, sinyal spektrum analizi gerektirmeyen, doğrudan anten ve kablo altyapısına odaklanan saha ekipleri için CMsense tarafından amaç-odaklı konumlandırılmıştır.
CMsense bu üründe:
- doğru anten analizörü seçimi
- saha ölçüm senaryosu danışmanlığı
- kurulum ve kullanım yönlendirmesi
- satış sonrası teknik destek
sağlar.TFN 100H Anten Analizör – 6 GHz
Yararlı Kaynaklar
TFN 100H Anten Analizör – 6 GHz Teknik Doküman tıklayınız
