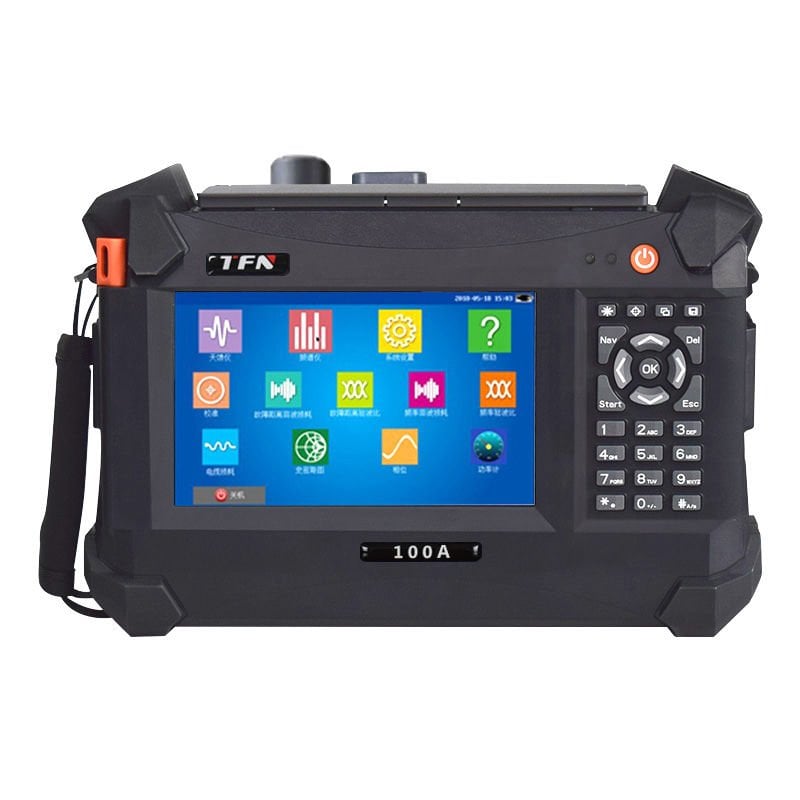

TFN 100A Anten-Spektrum Analizör – 6 GHz
TFN 100A Anten-Spektrum Analizör – 6 GHz
CMsense Teknik Seçimi
TFN 100A, anten ve kablo hatlarının saha doğrulaması ile temel RF spektrum gözlemini tek cihazda yapmak isteyen ekipler için CMsense tarafından seçilmiş hibrit anten + spektrum analizörüdür.
Fiyatlandırma Bilgisi
Bu ürün, kullanım senaryosu ve saha konfigürasyonuna göre fiyatlandırılmaktadır.
Güncel fiyat ve uygun yapılandırma için lütfen teklif isteyiniz.
TFN 100A, 1 MHz–6 GHz anten/kablo analizi ile 300 MHz–4 GHz spektrum analizi fonksiyonlarını tek gövdede birleştirir.
DTF (Distance-to-Fault), VSWR ve Return Loss ölçümlerine ek olarak RF ortamının hızlı spektral kontrolünü mümkün kılar.
Bu yapı, baz istasyonu kurulumu, anten bakımı ve RF saha doğrulaması yapan ekipler için ekstra spektrum analizörü taşıma ihtiyacını ortadan kaldırır.
TFN 100A Anten-Spektrum Analizör – 6 GHz
Bu Model Kimler İçin Uygundur?
Telekom saha ve bakım ekipleri
BTS ve anten kurulum ekipleri
RF altyapı doğrulama ekipleri
Anten + kablo arıza tespiti yapan teknik servisler
Laboratuvarda temel RF spektrum gözlemi yapan kullanıcılar
TFN 100A Anten-Spektrum Analizör – 6 GHz
Neden TFN 100A?
Tek cihazda anten analizörü + spektrum analizörü
6 GHz’e kadar VSWR, Return Loss ve DTF ölçümleri
4 GHz’e kadar RF spektrum analizi
OSL (Open-Short-Load) kalibrasyon desteği
DTF ile 1500 m’ye kadar hata mesafesi tespiti
7’’ dokunmatik ekran ile sahada hızlı kullanım
8 saatten uzun batarya ömrü
2000+ ölçüm eğrisi kaydı ve USB ile PC aktarımı
TFN 100A Anten-Spektrum Analizör – 6 GHz
Teknik Özellikler
–––––––––––––––––––––––––
Anten / Kablo Frekans Aralığı: 1 MHz – 6 GHz
Spektrum Analiz Aralığı: 300 MHz – 4 GHz
Frekans Hassasiyeti: ±25 ppm
Ölçüm Noktası Sayısı: 137 / 275 / 551 / 1103
Return Loss Aralığı: 10 – 60 dB
VSWR Aralığı: 1 – 65
Kablo Kayıp Aralığı: 0 – 30 dB
DTF Mesafe Aralığı: Maks. 1500 m
Kalibrasyon: OSL (Open / Short / Load)
TFN 100A Anten-Spektrum Analizör – 6 GHz
Ölçüm ve Analiz Fonksiyonları
–––––––––––––––––––––––––
VSWR ölçümü
Return Loss analizi
Kablo kaybı ölçümü
DTF (Distance-to-Fault) hata mesafesi tespiti
RF spektrum gözlemi (300 MHz–4 GHz)
Anten ve kablo parametre doğrulama
Bu fonksiyonlar sayesinde anten uyumsuzluğu, bağlantı sorunları ve kablo hasarları sahada hızlıca belirlenir.
TFN 100A Anten-Spektrum Analizör – 6 GHz
Ekran ve Kullanıcı Arayüzü
–––––––––––––––––––––––––
Ekran: 7 inç dokunmatik
Çözünürlük: 800 × 480
Arayüz: Saha kullanımına uygun sade ve hızlı menü yapısı
TFN 100A Anten-Spektrum Analizör – 6 GHz
Depolama ve Yazılım
–––––––––––––––––––––––––
Dahili Hafıza: 2000+ ölçüm kaydı
Veri Aktarımı: USB üzerinden PC bağlantısı
Analiz Desteği: DTF, VSWR, Return Loss ve spektrum inceleme
TFN 100A Anten-Spektrum Analizör – 6 GHz

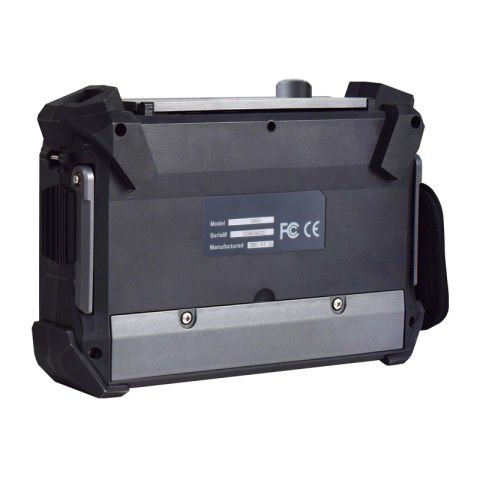

Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Batarya Süresi: ≥ 8 saat
Çalışma Sıcaklığı: –10 °C ~ +50 °C
Ağırlık: ~ 2.5 kg
Tasarım: Taşınabilir, saha kullanımına uygun
TFN 100A Anten-Spektrum Analizör – 6 GHz

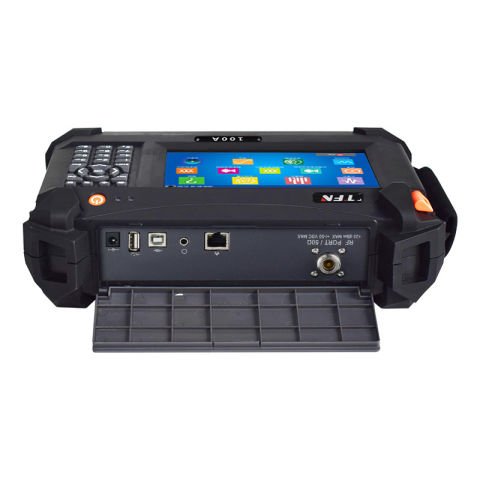

İletişim ve Bağlantılar
–––––––––––––––––––––––––
USB Host / Device
RJ45 Ethernet portu
Kulaklık çıkışı
TFN 100A Anten-Spektrum Analizör – 6 GHz
Kullanım Alanları
–––––––––––––––––––––––––
Telekom saha testleri
BTS ve anten kurulumu
RF hat ve kablo doğrulama
DTF ile kablo arıza tespiti
Laboratuvar ortamında temel RF spektrum analizi
TFN 100A Anten-Spektrum Analizör – 6 GHz
CMsense Teknik Yaklaşımı
TFN 100A, spektrum analizine ihtiyaç duyan ancak ayrı bir spektrum analizörü taşımak istemeyen saha ekipleri için CMsense tarafından hibrit çözüm olarak konumlandırılmıştır.
CMsense bu üründe:
- doğru model seçimi
- anten / kablo test senaryosu danışmanlığı
- saha kullanım yönlendirmesi
- satış sonrası teknik destek
sağlar.
