Shimmer Galvanik Deri Tepkisi (GSR) Ölçüm Kiti

Shimmer Galvanik Deri Tepkisi (GSR) Ölçüm Kiti

Consensys GSR Development Kit x1

Shimmer3R GSR+, galvanik deri tepkisi (GSR/EDA), deri iletkenliği ve optik nabız (PPG) verilerinin giyilebilir tek bir Shimmer3R ünitesi üzerinden kaydedilmesi için geliştirilmiş biyosinyal ölçüm sistemidir.

Kit içerisinde GSR elektrotlarının yanı sıra Optical Pulse Finger Probe ve Optical Pulse Ear Clip bulunur. Bu sayede GSR ve PPG sinyalleri aynı cihaz üzerinden eş zamanlı olarak kaydedilebilir.

Bu Model Kimler İçin Uygundur?

Shimmer3R GSR+; psikofizyoloji, stres ve uyarılma araştırmaları, duygu durum çalışmaları, nörobilim, insan faktörleri, UX, nöropazarlama, biofeedback ve akademik biyosinyal araştırmaları için uygundur.

GSR ile birlikte kalp hızı ve Kalp Hızı Değişkenliği (KHD / HRV) çalışmalarında kullanılacak atımlar arası zaman verisinin aynı giyilebilir sistem üzerinden toplanmak istendiği araştırmalarda da kullanılabilir.

GSR, PPG ve Kalp Hızı Ölçümü

GSR / EDA: Deri iletkenliğindeki değişimleri ölçer.

PPG: Kit içerisindeki optik parmak sensörü veya kulak klipsi üzerinden optik nabız dalga biçimini kaydeder.

Kalp Hızı (HR): PPG sinyalinden kalp atım hızı hesaplanabilir.

IBI: Ardışık kalp atımları arasındaki süre bilgisi elde edilebilir.

GSR ve PPG sinyalleri aynı Shimmer3R GSR+ ünitesi üzerinden eş zamanlı olarak kaydedilebilir.

Kalp Hızı Değişkenliği – KHD / HRV

Kalp Hızı Değişkenliği (KHD / HRV), ardışık kalp atımları arasındaki sürelerin değişiminin analizidir.

Shimmer3R GSR+ ile kaydedilen PPG sinyalinden kalp hızı ve Inter-Beat Interval (IBI) bilgileri elde edilebilir. IBI verileri KHD/HRV analizinde kullanılabilir.

Önemli Teknik Not

Shimmer3R GSR+ ve Consensys yazılım ailesi GSR, PPG, kalp hızı ve IBI verilerinin ölçülmesi ve kaydedilmesini sağlar.

ConsensysPRO kapsamlı bir HRV analiz yazılımı değildir.

RMSSD, SDNN, pNN50, LF/HF ve benzeri ileri KHD/HRV parametrelerinin hesaplanması için elde edilen IBI veya PPG verileri Kubios HRV, MATLAB, Python veya uygun üçüncü taraf analiz yazılımlarına aktarılabilir.

Bu nedenle yalnızca GSR ile birlikte KHD analizinde kullanılacak fizyolojik verilerin toplanması amaçlanıyorsa ayrıca bağımsız bir kalp atış sensörü kullanılması zorunlu değildir.

Teknik Özellikler

Cihaz: Shimmer3R GSR+

GSR Kanalı: 1 kanal

GSR Ölçüm Aralığı: 10 kΩ – 4,7 MΩ / 0,2–100 µS

GSR Doğruluğu: ±%10

Yüksek Doğruluk Aralığı: 22 kΩ – 680 kΩ / 1,5–45 µS

Yüksek Doğruluk: ±%3

GSR Frekans Aralığı: DC – 15,9 Hz

GSR Bias Gerilimi: 0,5 V

Optik Nabız: PPG

Kalp Hızı: PPG üzerinden hesaplanabilir

Atımlar Arası Süre: IBI

Hareket Sensörleri: İvmeölçer, jiroskop ve manyetometre

Basınç Sensörü: 300–1250 hPa

İşlemci: STM32U5A5 Arm Cortex-M33, 160 MHz

Kablosuz Haberleşme: Classic Bluetooth ve BLE – Vela IF820

Dahili Depolama: 8 GB microSD kart

Batarya: 400 mAh şarj edilebilir Li-ion

Boyutlar: 65 × 32 × 12 mm

GSR Girişleri: 2 × 1 mm Touchproof

Yardımcı Giriş: 3,5 mm Analog / Dijital giriş

Veri Toplama ve Kayıt

Gerçek Zamanlı Veri Akışı: Mevcut

Yerel Veri Kaydı: microSD

GSR Ham Veri Kaydı: Mevcut

PPG Ham Veri Kaydı: Mevcut

Kalp Hızı Hesaplama: Desteklenir

IBI Hesaplama: Desteklenir

Bilgisayara Veri Aktarımı: Bluetooth / Dock / microSD

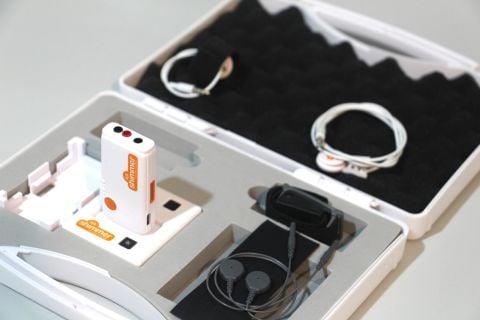

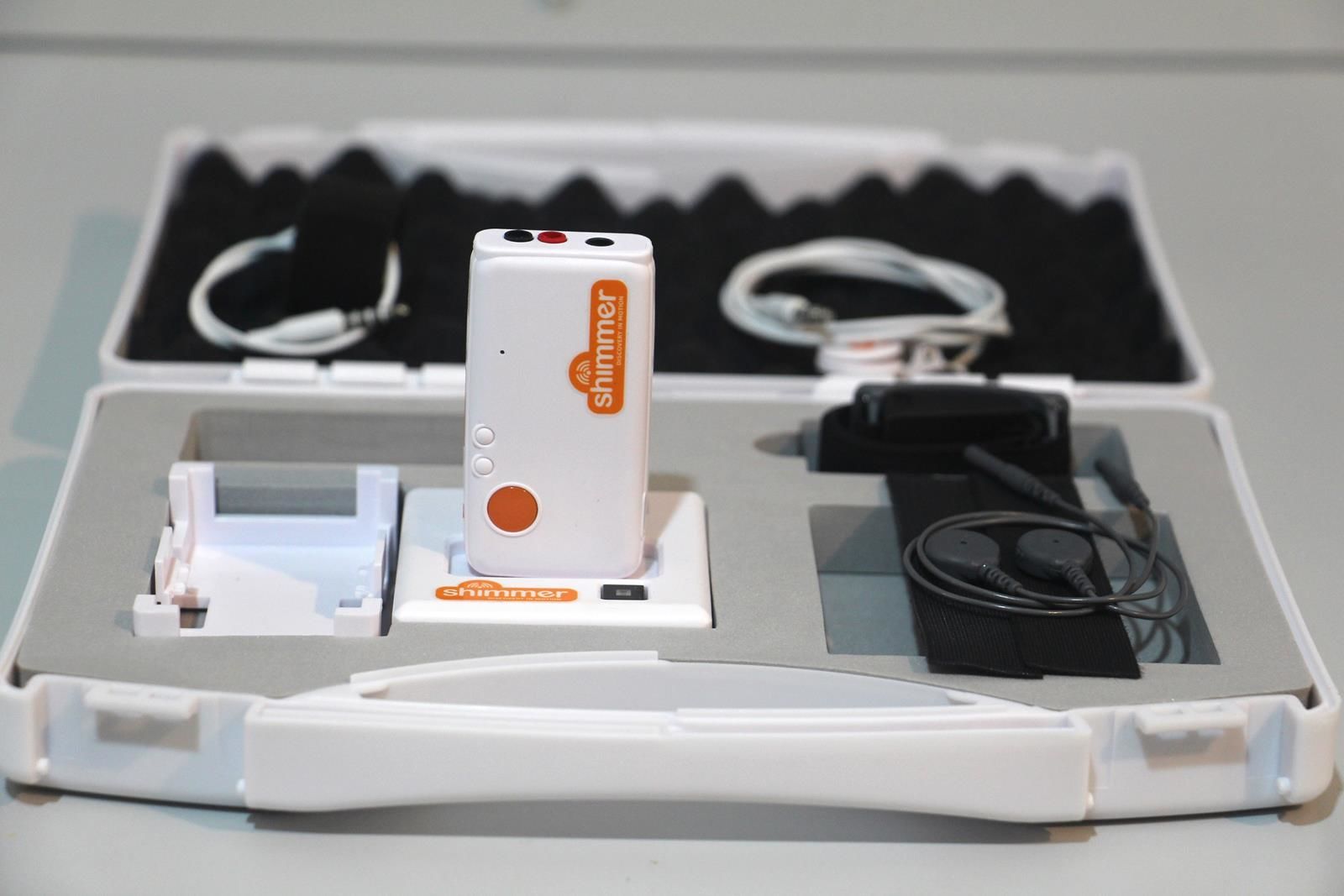

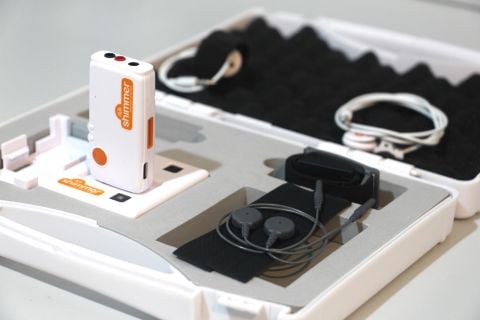

Kutu İçeriği

Shimmer3R GSR+ Sensör x 1

Shimmer Dock x 1

Bilek Kayışı x 1

Optical Pulse Finger Probe x 1

Optical Pulse Ear Clip x 1

Biyofiziksel Bağlantı Kablosu x 2

GSR Kuru Parmak Elektrodu x 2

USB Bağlantı / Şarj Kablosu

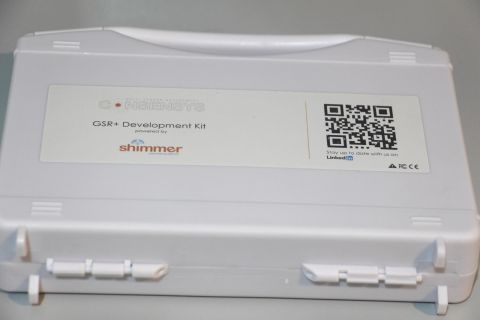

Taşıma Çantası

Yazılım

ConsensysBASIC

Shimmer3R GSR+ Development Kit, temel sensör yapılandırması ve veri toplama işlemleri için ConsensysBASIC yazılımını destekler.

ConsensysBASIC ile sensör yapılandırması, temel gerçek zamanlı veri görüntüleme, ham biyosinyal kaydı ve kayıtlı verilerin bilgisayara aktarılması gerçekleştirilebilir.

ConsensysPRO – Opsiyonel

Daha gelişmiş araştırma uygulamalarında ConsensysPRO kullanılabilir.

ConsensysPRO; çoklu Shimmer sensör yönetimi, eş zamanlı kayıt, gerçek zamanlı veri görüntüleme, olay işaretleme ve gelişmiş veri toplama özellikleri sağlar.

PPG sinyalinden kalp hızı ve IBI hesaplanmasını destekler.

Lab Streaming Layer (LSL) desteği sayesinde Shimmer verileri EEG, göz takip, E-Prime, PsychoPy, Unity, MATLAB, LabRecorder ve diğer LSL uyumlu sistemlerle ortak deney altyapısında kullanılabilir.

ConsensysPRO, Shimmer3R GSR+ Development Kit'in standart içeriğine dahil değildir ve ayrıca lisanslanır.

Shimmer ConsensysPRO Yazılım Lisansı

GSR + KHD / HRV Çalışmaları İçin Önerilen Yapı

Veri toplama: Shimmer3R GSR+

GSR / EDA: GSR parmak elektrotları

PPG: Optical Pulse Finger Probe veya Optical Pulse Ear Clip

Kalp Hızı: PPG sinyalinden

KHD için zaman verisi: IBI

Veri toplama ve senkronizasyon: ConsensysPRO

İleri KHD / HRV analizi: Kubios HRV, MATLAB, Python veya uygun üçüncü taraf analiz yazılımı

Bu yapı ile GSR ve KHD çalışmalarında kullanılacak PPG/IBI verileri tek bir giyilebilir Shimmer3R GSR+ donanımı üzerinden eş zamanlı olarak toplanabilir.

Teslimat ve Fiyat Bilgisi

Bu ürün web sitemiz üzerinden ön sipariş ile temin edilmektedir.

Ortalama teslim süresi 8 haftadır.

ConsensysPRO lisansı ayrıca sipariş edilebilir.

Detaylı teklif ve proje konfigürasyonu için bizimle iletişime geçebilirsiniz.
