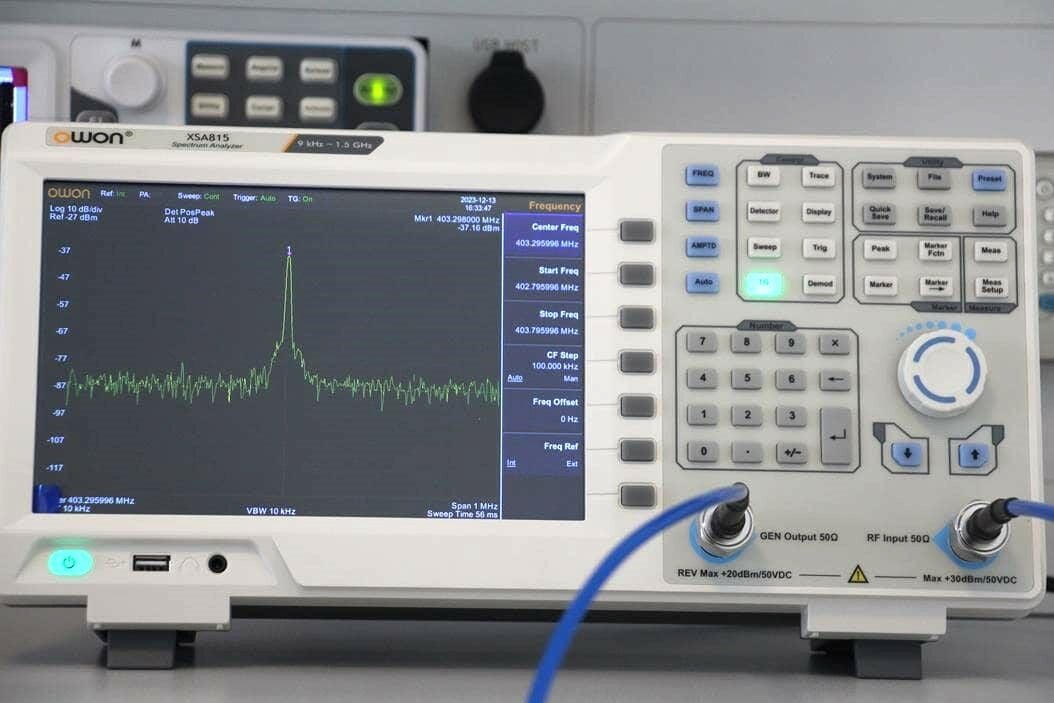

Owon XSA815 Spektrum Analizör 1,5 GHz
Owon XSA815 Spektrum Analizör 1,5 GHz
Owon XSA815, 1,5 GHz'e kadar analiz kapasitesi, yüksek çözünürlüklü 9 inç ekranı ve güçlü sinyal işleme yetenekleriyle EMI ön testleri, RF sinyal analizleri ve laboratuvar uygulamaları için ideal bir çözümdür. Kompakt ve masa üzerinde az yer kaplayan tasarımı ile verimli kullanım sunar.
Owon XSA815 Spektrum Analizör 1,5 GHz
Frekans ve Hassasiyet
Frekans Aralığı: 9 kHz – 1,5 GHz
Frekans Çözünürlüğü: 1 Hz
Frekans Span Aralığı: 0 Hz – maksimum enstrüman frekansı
Frekans Doğruluğu: ± span / (süpürülmüş noktalar - 1)
Referans Frekans Yaşlanma Oranı: < 1 ppm/yıl
Owon XSA815 Spektrum Analizör 1,5 GHz
Faz Gürültüsü ve Gürültü Seviyesi
Faz Gürültüsü: -80 dBc/Hz @ 1 GHz ve 10 kHz offset
Ortalama Gürültü Seviyesi (DANL): -160 dBm
Genlik Doğruluğu: < 0,7 dB
Owon XSA815 Spektrum Analizör 1,5 GHz
Bant Genişliği ve Filtreleme
Çözünürlük Bant Genişliği (RBW): 1 Hz - 1 MHz
RBW Doğruluğu: < %5 tipik
Owon XSA815 Spektrum Analizör 1,5 GHz
Gelişmiş Fonksiyonlar
Waterfall (şelale) grafiği
Modülasyon sinyal kalite analizi
Ses demodülasyonu
Başarılı / Başarısız test ve uyarı fonksiyonu
Tamamen dijital ara frekans teknolojisi
Hızlı sinyal yanıtı
EMI ön uyumluluk testi (opsiyonel EMC test yazılımı ile)
Owon XSA815 Spektrum Analizör 1,5 GHz
Ekran ve Kullanıcı Deneyimi
Ekran: 9 inç TFT LCD
Çözünürlük: 1280 x 800 piksel
Kompakt tasarımı ile masa üzerinde az yer kaplar
Owon XSA815 Spektrum Analizör 1,5 GHz
İletişim ve Bağlantılar

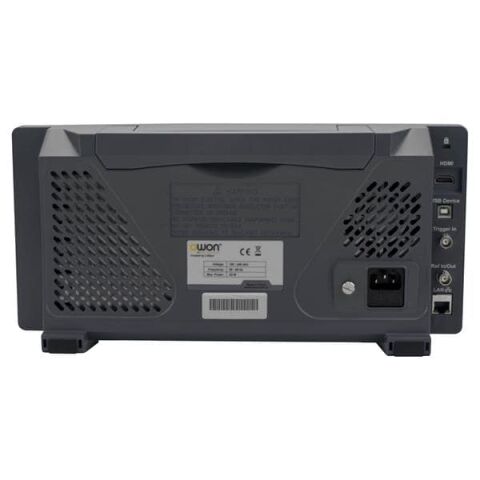

Portlar: USB Host, USB Device, LAN, HDMI, kulaklık arayüzü
Tracking Jeneratör: Opsiyonel
RF Giriş Bağlantısı: N-SMA adaptörü dahil
Owon XSA815 Spektrum Analizör 1,5 GHz
Fiziksel Özellikler
Boyutlar: 375 mm (G) × 185 mm (Y) × 120 mm (D)
Ağırlık: Yaklaşık 3,7 kg
Kullanım Alanları
RF sinyal analizi
EMI/EMC ön uyum testleri
Modülasyon sinyal kalitesi değerlendirme
Eğitim, Ar-Ge ve üretim hattı uygulamaları
Owon XSA815 Spektrum Analizör 1,5 GHz
Kutu İçeriği
Güç kablosu
Hızlı başlangıç kılavuzu
USB kablosu
N-SMA adaptörü
Opsiyonel Aksesuarlar
N-N kablosu
N-SMA kablosu
SMA-SMA kablosu
SMA adaptörü
Yakın alan probları
Opsiyonel EMI Ön Uyumluluk Test Kiti tıklayınız
Yararlı Kaynaklar
Owon XSA815 Spektrum Analizör 1,5 GHz Teknik döküman tıklayınız
Owon XSA815 Spektrum Analizör 1,5 GHz Kullanım Kılavuzu tıklayınız
