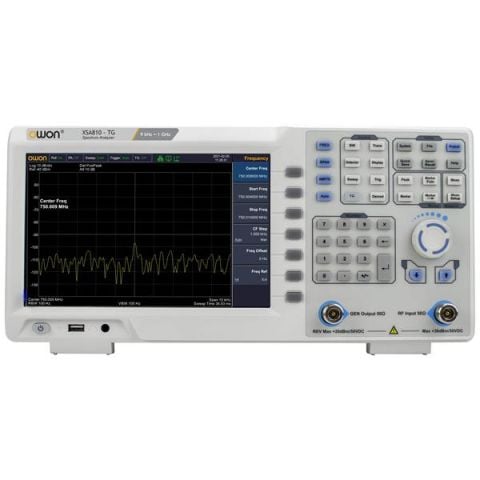

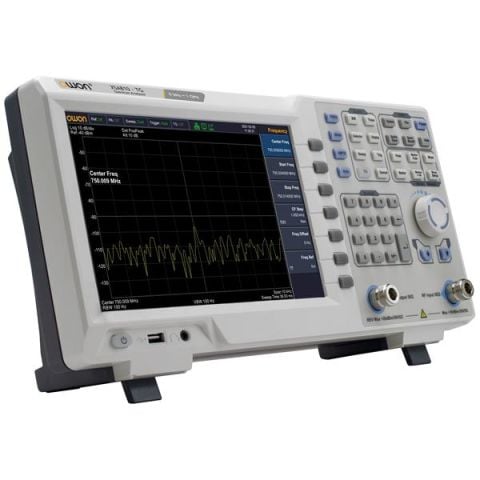

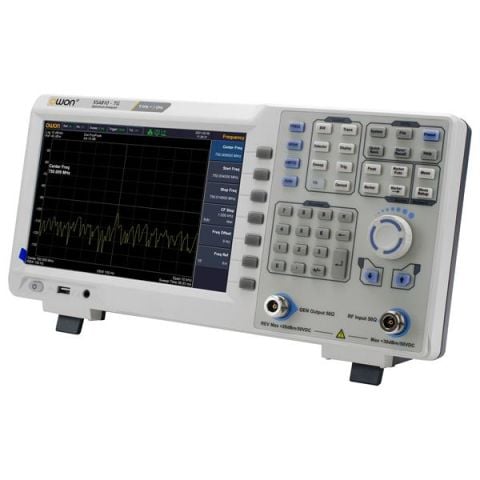

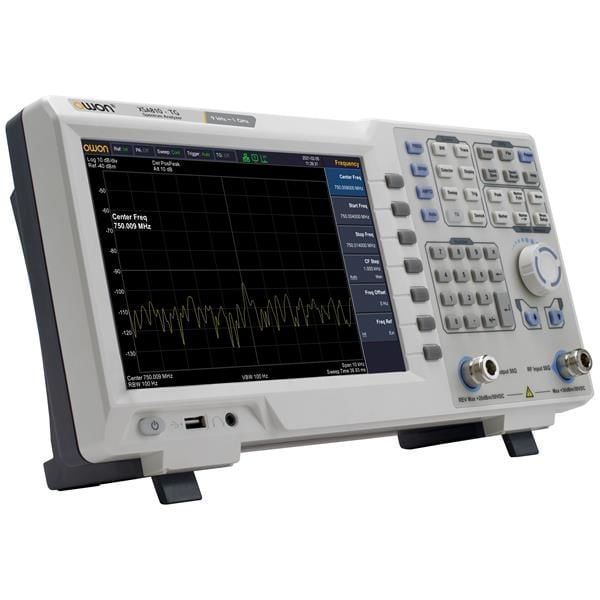

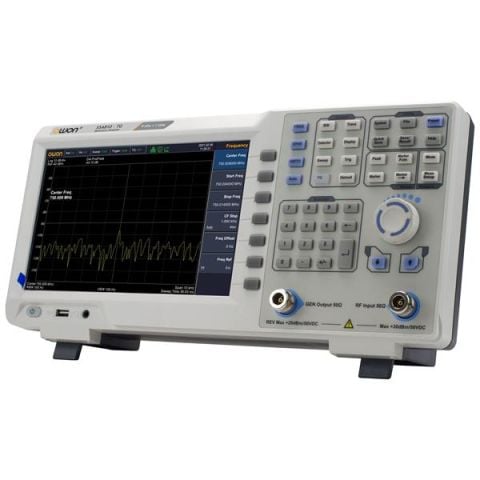

Owon XSA810TG Spektrum Analizör 1 GHz
Owon XSA810TG Spektrum Analizör 1 GHz
Owon XSA810TG, 1 GHz'e kadar analiz kapasitesi ve entegre tracking jeneratörü ile RF sinyal analizi, EMI testleri ve sinyal kalitesi ölçümleri gibi uygulamalar için ideal masaüstü bir spektrum analizörüdür. Yüksek çözünürlüklü geniş ekranı ve hızlı sinyal yakalama özelliği ile öne çıkar.
Frekans ve Hassasiyet
Frekans Aralığı: 9 kHz – 1 GHz
Frekans Çözünürlüğü: 1 Hz
Faz Gürültüsü: -80 dBc/Hz @ 10 kHz offset (fc = 1 GHz)
Görüntülenen Ortalama Gürültü Seviyesi (DANL): -160 dBm
Genlik Doğruluğu: < 0,7 dB
Bant Genişliği ve Filtreleme
Çözünürlük Bant Genişliği (RBW): 1 Hz - 1 MHz
RBW Doğruluğu: < %5 tipik
Span Aralığı: 0 Hz, 100 Hz - cihazın maksimum frekansı
Owon XSA810TG Spektrum Analizör 1 GHz
Tracking Jeneratör
Durum: Dahil
Frekans Aralığı: Cihaz frekans aralığı ile uyumlu
Ekran ve Kullanıcı Deneyimi
Ekran: 9 inç TFT LCD, 1280 × 800 piksel
Kullanım: Yüksek çözünürlüklü arayüz ile gelişmiş analiz deneyimi
Fonksiyonlar: Waterfall grafiği, modülasyon sinyal kalitesi, ses demodülasyonu
Tasarım: Masa üzerinde yer kaplamayan kompakt yapı
Owon XSA810TG Spektrum Analizör 1 GHz
Gelişmiş Test Özellikleri
EMI/EMC Testi: Opsiyonel test kiti ve EMC yazılımı desteği
Geçti/Kaldı Fonksiyonu: Yerinde uyarı ile standart testler
Teknoloji: Tamamen dijital ara frekans sistemi
Owon XSA810TG Spektrum Analizör 1 GHz

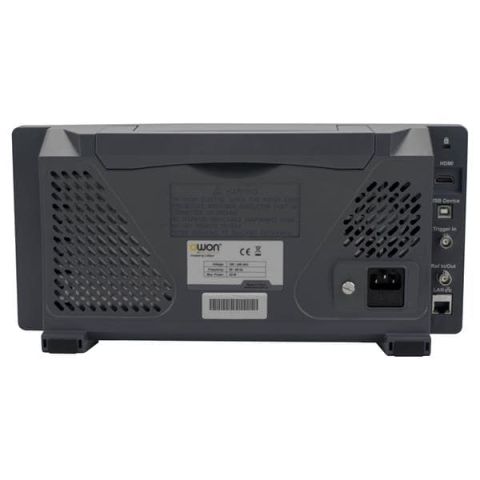

Bağlantı ve Arayüzler
Portlar: USB Host, USB Device, LAN, HDMI, kulaklık çıkışı
Referans Frekansı Yaşlandırma: < 1 ppm/yıl
Owon XSA810TG Spektrum Analizör 1 GHz
Fiziksel Özellikler
Boyutlar: 375 mm (G) × 185 mm (Y) × 120 mm (D)
Ağırlık: Yaklaşık 3,7 kg
Owon XSA810TG Spektrum Analizör 1 GHz
Kullanım Alanları
RF sinyal analizi
EMI/EMC ön test uygulamaları
Ar-Ge laboratuvarları
Saha test ve servis işlemleri
Owon XSA810TG Spektrum Analizör 1 GHz
Kutu İçeriği
Owon XSA810TG Spektrum Analizör
Güç kablosu
USB kablosu
N-SMA adaptörü
Hızlı başlangıç kılavuzu
Opsiyonel Aksesuarlar
N-N kablosu
N-SMA kablosu
SMA-SMA kablosu
SMA adaptörü
Yakın alan prob seti
EMI Ön Uyumluluk Test Kiti tıklayınız
Yararlı Kaynaklar
Owon XSA810TG Spektrum Analizör 1 GHz Teknik döküman tıklayınız
Owon XSA810TG Spektrum Analizör 1 GHz Kullanım Kılavuzu tıklayınız
