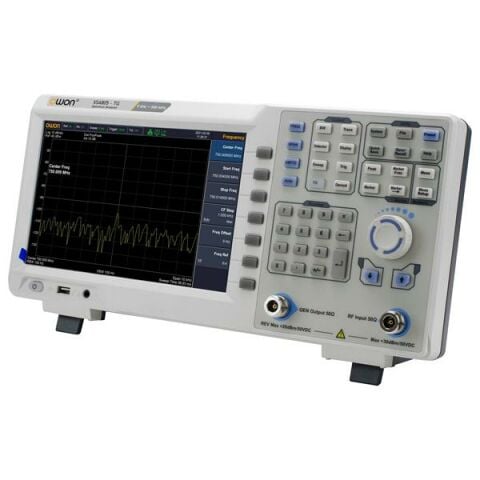

500MHz – Spektrum Analizör – Tracking Generator - OWON XSA805TG

500MHz – Spektrum Analizör – Tracking Generator - OWON XSA805TG

Owon XSA805TG, 500 MHz’e kadar analiz kapasitesi, entegre tracking jeneratörü ve 9 inç yüksek çözünürlüklü ekranıyla, eğitim amaçlı sistemlerden farklı olarak doğrudan ölçüm ve analiz odaklı bir spektrum analizörüdür. Modülasyon sinyal kalite analizi, EMI ön test(opsiyonel) ve hızlı sinyal takibi gibi fonksiyonları sayesinde gerçek RF sinyaller üzerinde doğrulama, hata ayıklama ve performans analizi yapılmasına imkân tanır. Kompakt yapısı ve pratik kullanımıyla hem laboratuvar hem de saha ortamlarında mühendislik uygulamalarına yönelik güvenilir bir ölçüm platformu sunar.

Bu Model Kimler İçin Uygundur?

RF devre geliştirme ve doğrulama yapan Ar-Ge mühendisleri için uygundur.
500 MHz bant genişliği içerisinde çalışan kablosuz haberleşme, RF modül ve analog ön uç tasarımlarında sinyal analizi gerektiren kullanıcılar için idealdir.

EMI ön test süreçlerinde, laboratuvar seviyesinde hızlı ve pratik spektrum taraması yapmak isteyen ekipler tarafından tercih edilir.

Üretim ve kalite kontrol tarafında, sinyal varlığı, frekans sapması ve temel spektrum doğrulamalarını sahada gerçekleştirmek isteyen teknik ekipler için uygun bir çözümdür.

Eğitim kurumlarında RF ve haberleşme derslerinde, tracking jeneratörü ile birlikte temel ölçüm ve analiz uygulamalarını göstermek isteyen akademik kullanıcılar için yeterli donanımı sunar.

Owon XSA805TG Spektrum Analizör 500 MHz
Frekans ve Hassasiyet

Frekans Aralığı: 9 kHz – 500 MHz
Frekans Çözünürlüğü: 1 Hz
Faz Gürültüsü: -80 dBc/Hz @ 1 GHz (10 kHz offset)
Ortalama Gürültü Seviyesi (DANL): -160 dBm
Genlik Doğruluğu: < 0,7 dB
Referans Frekansı Yaşlanma Oranı: < 1 ppm/yıl

Owon XSA805TG Spektrum Analizör 500 MHz
Bant Genişliği ve Filtreleme

Çözünürlük Bant Genişliği (RBW): 1 Hz - 1 MHz
RBW Doğruluğu: < %5 tipik
Frekans Span Aralığı: 0 Hz, 100 Hz – maksimum frekans
Sweep Belirsizliği: ± span / (noktalar - 1)

Owon XSA805TG Spektrum Analizör 500 MHz
Tracking Jeneratör

Frekans Aralığı: 100 Hz - 500 MHz
Durum: Dahil

Owon XSA805TG Spektrum Analizör 500 MHz
Gelişmiş Fonksiyonlar

Waterfall grafiği
Modülasyon sinyal kalite analizi
Ses demodülasyonu
Geçti/Kaldı uyarı sistemi
Tam dijital ara frekans teknolojisi
EMC Test Modu Opsiyonu
EMC Test Yazılım Opsiyonu

Owon XSA805TG Spektrum Analizör 500 MHz
Ekran ve Tasarım

Ekran: 9 inç TFT LCD
Çözünürlük: 1280 × 800 piksel
Kompakt yapı: Masa üzerinde az yer kaplayan ince tasarım
Hızlı sinyal yanıtı ile etkin analiz

Owon XSA805TG Spektrum Analizör 500 MHz

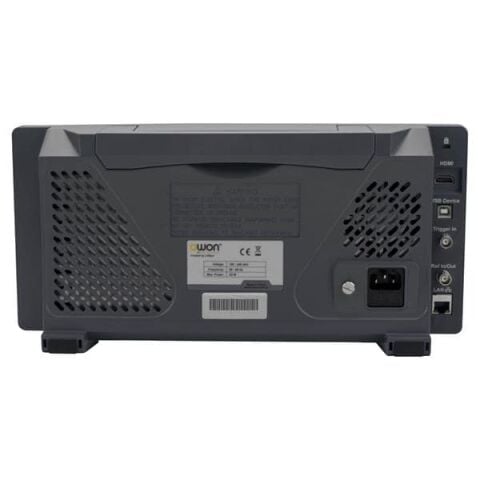

Bağlantılar

Portlar: USB Host, USB Device, LAN, HDMI, Kulaklık
RF Giriş: N tipi dişi
Tracking Jeneratör Çıkışı: N tipi dişi

Owon XSA805TG Spektrum Analizör 500 MHz
Fiziksel Özellikler

Boyutlar: 375 mm (G) × 185 mm (Y) × 120 mm (D)
Ağırlık: Yaklaşık 3,7 kg

Owon XSA805TG Spektrum Analizör 500 MHz
Kullanım Alanları

Spektrum ve sinyal analizleri
RF modül ve sistem testleri

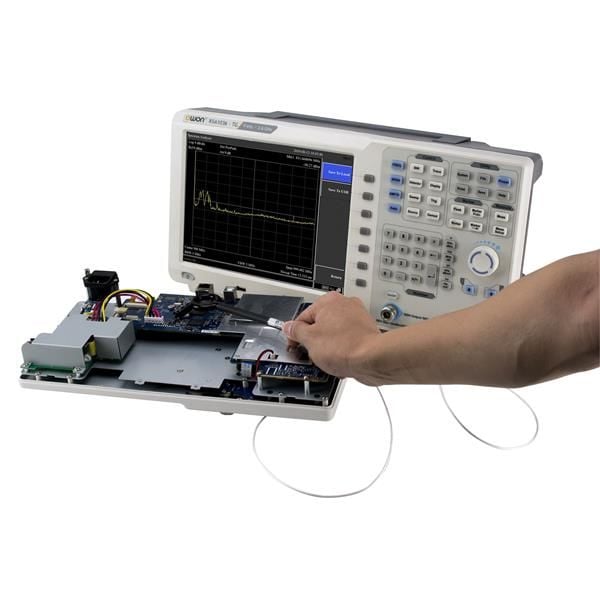

EMI/EMC ön uygunluk testleri
Eğitim ve Ar-Ge çalışmaları

Owon XSA805TG Spektrum Analizör 500 MHz
Kutu İçeriği

Owon XSA805TG Spektrum Analizör
Güç kablosu
USB kablosu
Hızlı başlangıç kılavuzu
N-SMA adaptörü

Owon XSA805TG Spektrum Analizör 500 MHz
Opsiyonel Aksesuarlar

N-N kablosu
N-SMA kablosu
SMA-SMA kablosu
SMA adaptörü
Yakın alan prob seti
