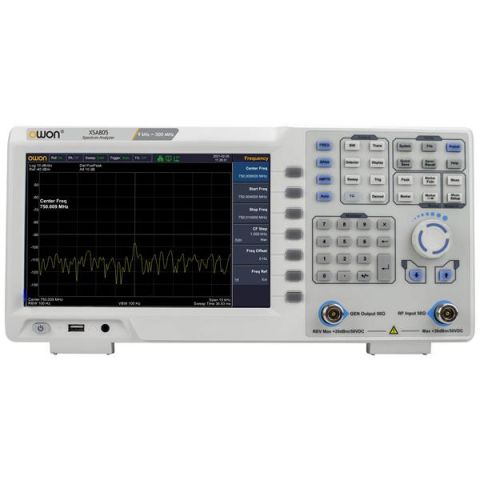

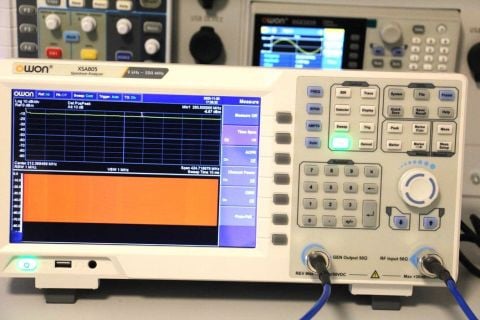

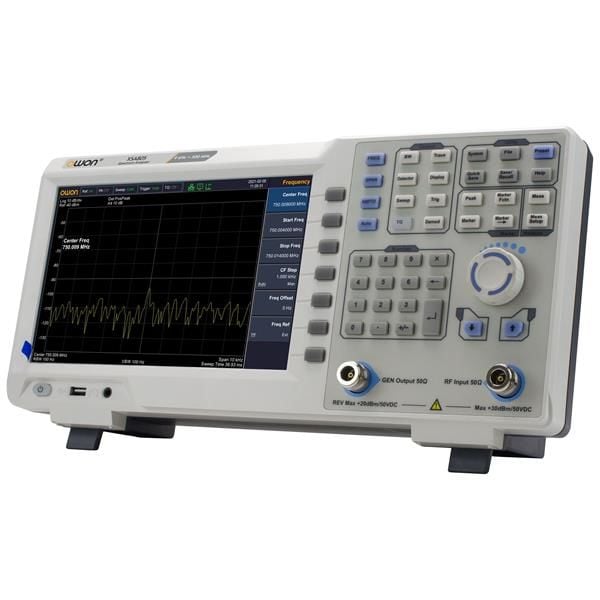

Owon XSA805 Spektrum Analizör 500 MHz
Owon XSA805 Spektrum Analizör 500 MHz
Owon XSA805, kompakt tasarımı, güçlü analiz özellikleri ve geniş bağlantı seçenekleriyle laboratuvarlar ve üretim ortamları için yüksek performanslı bir RF analiz çözümüdür. 500 MHz frekans kapasitesi, -160 dBm hassasiyet ve 9 inç yüksek çözünürlüklü ekranı ile öne çıkar.
Owon XSA805 Spektrum Analizör 500 MHz
Frekans ve Hassasiyet
Frekans Aralığı: 9 kHz – 500 MHz
Frekans Çözünürlüğü: 1 Hz
Faz Gürültüsü: -80 dBc/Hz @1 GHz, 10 kHz offset
Ortalama Gürültü Seviyesi (DANL): -160 dBm
Genlik Doğruluğu: < 0,7 dB
Referans Frekansı Yaşlanma Oranı: < 1 ppm/yıl
Owon XSA805 Spektrum Analizör 500 MHz
Bant Genişliği ve Filtreleme
Çözünürlük Bant Genişliği (RBW): 1 Hz - 1 MHz
RBW Doğruluğu: < %5 tipik
Frekans Span Aralığı: 0 Hz, 100 Hz – maksimum frekans
Sweep Belirsizliği: ± span / (noktalar - 1)
Owon XSA805 Spektrum Analizör 500 MHz
Tracking Jeneratör
Durum: Opsiyonel
Owon XSA805 Spektrum Analizör 500 MHz
Gelişmiş Fonksiyonlar
Waterfall grafiği
Modülasyon sinyal kalite analizi
Ses demodülasyonu
Geçti/Kaldı uyarı sistemi
Tamamen dijital ara frekans teknolojisi
Hızlı sinyal yanıtı
EMI/EMC test desteği (opsiyonel yazılım ve kit ile)
Owon XSA805 Spektrum Analizör 500 MHz
Ekran ve Tasarım
Ekran: 9 inç TFT LCD
Çözünürlük: 1280 × 800 piksel
Kompakt yapı: Masa üzerinde yer kaplamayan ince tasarım
Bağlantılar

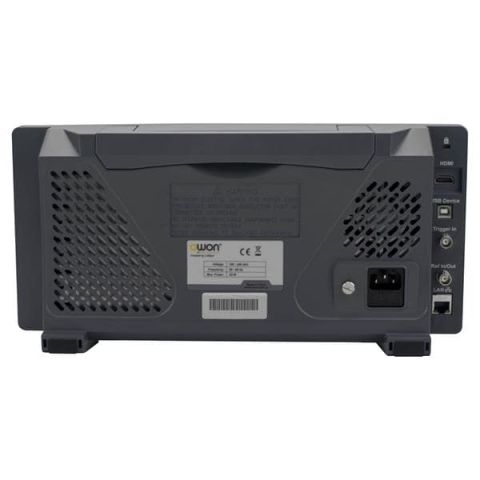

Portlar: USB Host, USB Device, LAN, HDMI, Kulaklık
RF Giriş: N tipi dişi
Tracking Jeneratör Çıkışı: N tipi dişi (opsiyonel)
Fiziksel Özellikler
Boyutlar: 375 mm (G) × 185 mm (Y) × 120 mm (D)
Ağırlık: Yaklaşık 3,7 kg
Kullanım Alanları
RF sinyal analizi
Modülasyon ve demodülasyon testleri
Üretim ve kalite kontrol uygulamaları
Eğitim ve Ar-Ge laboratuvarları
Kutu İçeriği
Güç kablosu
USB kablosu
N-SMA adaptörü
Hızlı başlangıç kılavuzu
Opsiyonel Aksesuarlar
N-N kablosu
N-SMA kablosu
SMA-SMA kablosu
SMA adaptörü
Yakın alan probu
EMI Ön Uyumluluk Test Kiti tıklayınız
Yararlı Kaynaklar:
Owon XSA805 Spektrum Analizör 500 MHz Teknik döküman tıklayınız
Owon XSA805 Spektrum Analizör 500 MHz Kullanım Kılavuzu tıklayınız
