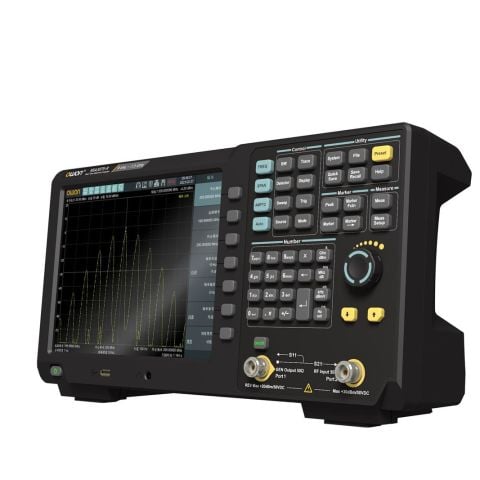

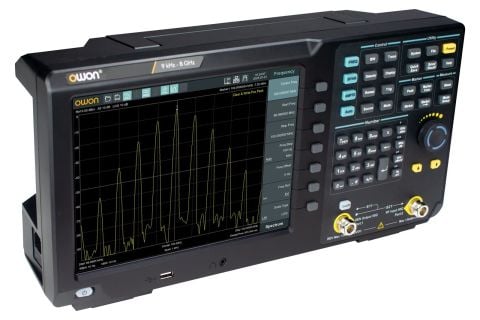

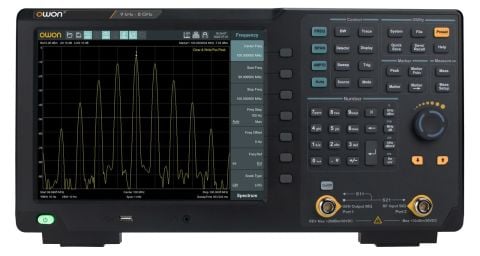

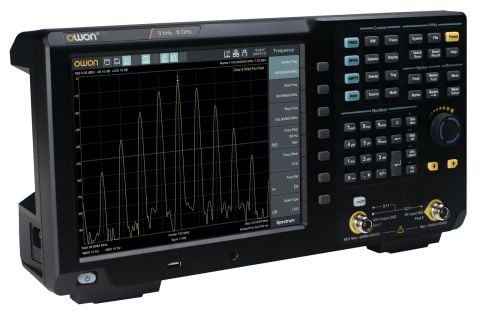

Owon XSA3080R Real Time Spektrum-Vektör Network Analizör
Owon XSA3080R Real Time Spektrum-Vektör Network Analizör
Owon XSA3080R, RF ve mikrodalga sinyal analizlerinde yüksek doğruluk, geniş bant genişliği ve gerçek zamanlı performansı bir araya getirir.
9 kHz – 8 GHz frekans aralığı, 100 MHz analiz bant genişliği ve düşük faz gürültüsüyle hem laboratuvar hem de üretim hattı testlerinde üstün sonuçlar sunar.
Çoklu bağlantı seçenekleri, dokunmatik ekran arayüzü ve gelişmiş analiz fonksiyonlarıyla profesyonel kullanıcılar için tasarlanmıştır.
Owon XSA3080R’nin Üstün Özellikleri
–––––––––––––––––––––––––
1. Geniş frekans aralığı: 9 kHz – 8 GHz ile RF ve mikrodalga uygulamalarını kapsar.
2. 100 MHz’e kadar gerçek zamanlı analiz bant genişliğiyle yüksek hızlı sinyal takibi.
3. Düşük faz gürültüsü (–106 dBc/Hz @ 1 GHz, 10 kHz offset) ve yüksek dinamik aralık.
4. AM/FM/PM, ASK/FSK/PSK/QAM gibi gelişmiş modülasyon analiz desteği.
5. LAN, USB ve web üzerinden uzaktan kontrol ve veri paylaşımı.
6. 10,4 inç çoklu dokunmatik ekran + fare/klavye desteğiyle yüksek ergonomi ve kolay kullanım.
Owon XSA3080R Real Time Spektrum-Vektör Network Analizör
Frekans ve Hassasiyet
–––––––––––––––––––––––––
Frekans Aralığı: 9 kHz – 8 GHz
RBW (Çözünürlük Bant Genişliği): 1 Hz – 5 MHz
Görüntülenen Ortalama Gürültü Seviyesi (DANL): –165 dBm/Hz
SSB Faz Gürültüsü: –106 dBc/Hz (@ 1 GHz, 10 kHz offset)
Üçüncü Derece Kesişme Noktası (TOI): +14 dBm
Genlik Doğruluğu: < 0,7 dB
Bant Genişliği ve Analiz
–––––––––––––––––––––––––
Gerçek Zamanlı Analiz Bant Genişliği: 100 MHz
Spurious-Free Dinamik Aralık (SFDR): 60 dB
100 % POI (Probability of Intercept): 6,25 µs
Minimum RBW: 1 Hz
Zaman Alanı Analizi: 40 MHz (Opsiyonel 100 MHz)
Owon XSA3080R Real Time Spektrum-Vektör Network Analizör
Tracking Jeneratör
–––––––––––––––––––––––––
Frekans Aralığı: 100 kHz – 8,0 GHz
Durum: Dahil
Owon XSA3080R Real Time Spektrum-Vektör Network Analizör
Gelişmiş Fonksiyonlar
–––––––––––––––––––––––––
Gelişmiş modülasyon ve demodülasyon analizi (AM/FM/PM, ASK/FSK/PSK/QAM)
Olasılık Yoğunluğu Spektrumu, Zaman Gücü ve 3D Spektrum Görünümü
PASS/FAIL otomatik test modu
CCDF, OBW, ACPR ve CNR ölçümleri
EMI ölçüm modu (opsiyonel yazılım)
Ekran ve Arayüz
–––––––––––––––––––––––––
Ekran: 10,4 inç Multi-Touch LCD (1024 × 768)
Kullanıcı Arayüzü: Dokunmatik + Klavye + Fare desteği
Gerçek zamanlı 3D ve şelale görselleştirme
Zaman gücü ve yoğunluk grafikleri
Owon XSA3080R Real Time Spektrum-Vektör Network Analizör
Bağlantılar
–––––––––––––––––––––––––
LAN, USB Device, USB Host (USB-GPIB)
Web tarayıcı üzerinden uzaktan kontrol
SCPI / LabVIEW / IVI desteği (USB-TMC / VXI-11 / Socket / Telnet)
Owon XSA3080R Real Time Spektrum-Vektör Network Analizör
Fiziksel Özellikler
–––––––––––––––––––––––––
Boyutlar: 375 mm (G) × 185 mm (Y) × 120 mm (D)
Ağırlık: Yaklaşık 5 kg (ambalajsız)
Soğutma: Dahili fan sistemi
Owon XSA3080R Real Time Spektrum-Vektör Network Analizör
Kullanım Alanları
–––––––––––––––––––––––––
RF ve EMI/EMC test uygulamaları
Vektör Network Analizi
Kablosuz iletişim modül testleri
Eğitim, Ar-Ge ve üretim laboratuvarları
Owon XSA3080R Real Time Spektrum-Vektör Network Analizör
Kutu İçeriği
–––––––––––––––––––––––––
Güç kablosu
USB kablosu
N-BNC adaptör
Hızlı başlangıç kılavuzu
Owon XSA3080R Real Time Spektrum-Vektör Network Analizör
