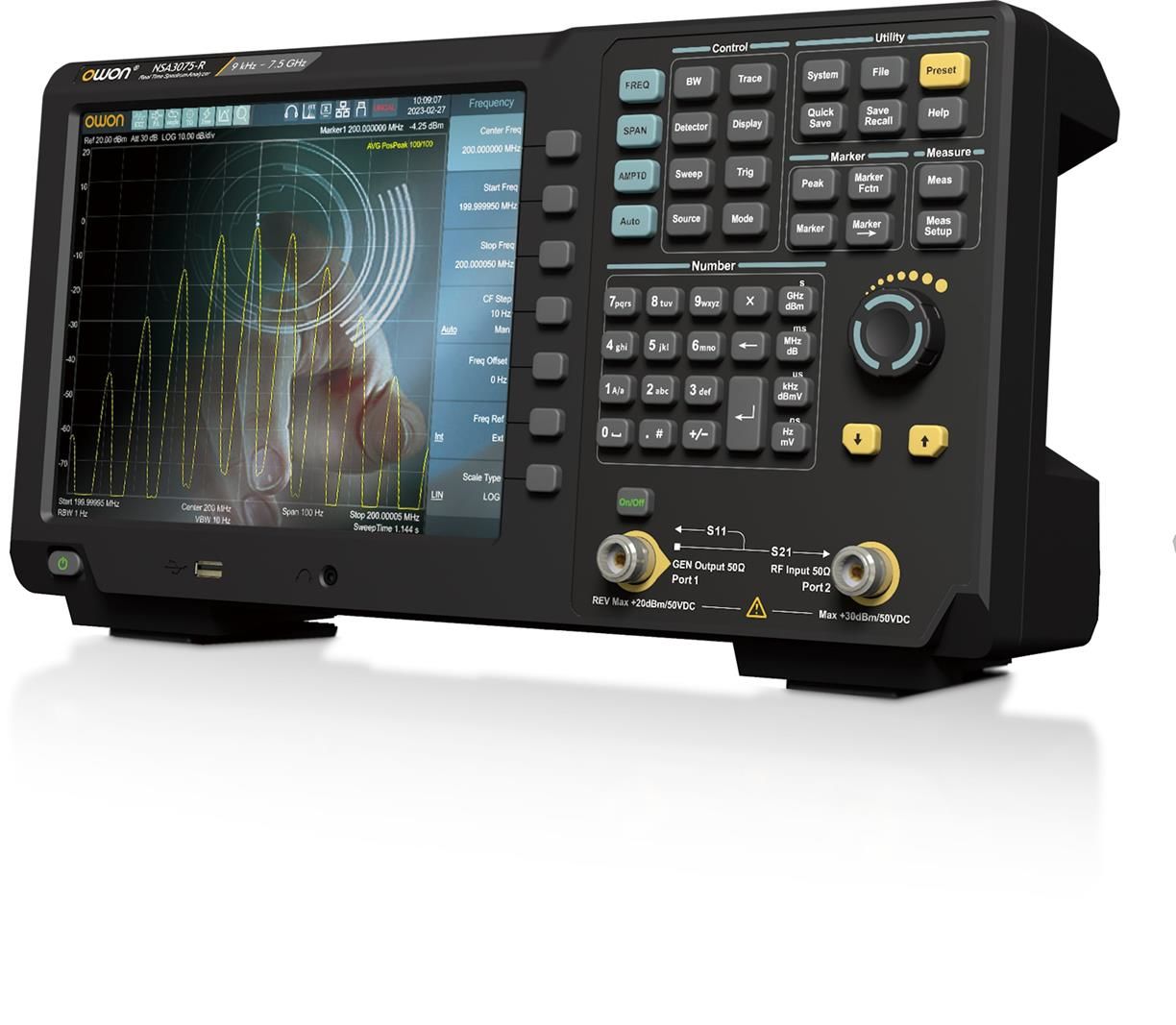

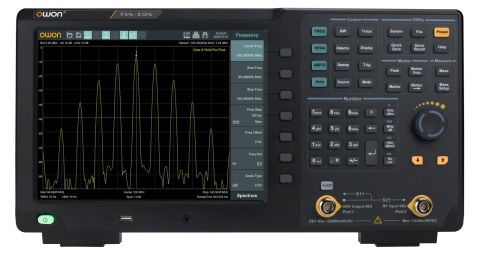

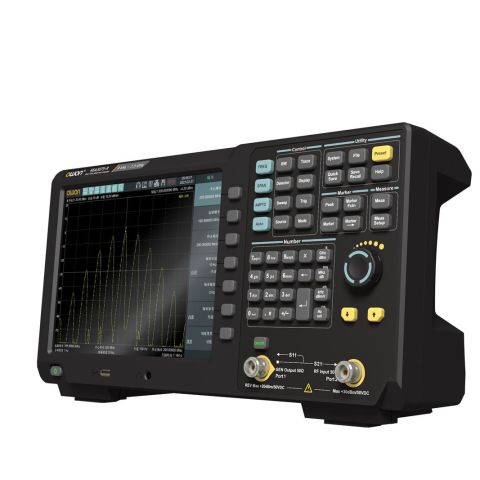

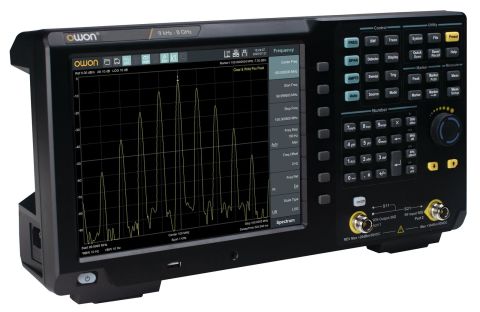

Owon XSA3060R Real Time Spektrum-Vektör Network Analizör
Owon XSA3060R Real Time Spektrum-Vektör Network Analizör
Owon XSA3060R, geniş frekans aralığı, düşük faz gürültüsü ve yüksek dinamik performansıyla profesyonel RF ölçümleri için tasarlanmıştır.
Gerçek zamanlı analiz yeteneği, 100 MHz bant genişliği ve gelişmiş modülasyon test fonksiyonları sayesinde karmaşık sinyalleri yüksek doğrulukla görüntüler.
Dokunmatik ekranı, LAN/USB bağlantıları ve uzaktan kontrol seçenekleriyle hem laboratuvar hem de üretim ortamları için idealdir.
Owon XSA3060R’nin Üstün Özellikleri
–––––––––––––––––––––––––
1. Geniş frekans aralığı: 9 kHz – 6 GHz, RF ve mikrodalga uygulamaları için uygundur.
2. Gerçek zamanlı 100 MHz analiz bant genişliği ile geniş sinyal kapsamı.
3. Düşük faz gürültüsü (–106 dBc/Hz @ 1 GHz, 10 kHz offset) ve yüksek hassasiyetli ölçüm.
4. Gelişmiş modülasyon analizi (AM, FM, PM, ASK, FSK, PSK, QAM vb.) desteği.
5. LAN, USB ve web arayüzü üzerinden uzaktan kontrol imkânı.
6. 10,4 inç çoklu dokunmatik ekran ile kullanıcı dostu arayüz ve esnek kontrol seçenekleri.
Owon XSA3060R Real Time Spektrum-Vektör Network Analizör
Frekans ve Hassasiyet
–––––––––––––––––––––––––
Frekans Aralığı: 9 kHz – 6 GHz
RBW (Çözünürlük Bant Genişliği): 1 Hz – 5 MHz
Görüntülenen Ortalama Gürültü Seviyesi (DANL): –165 dBm/Hz
SSB Faz Gürültüsü: –106 dBc/Hz (@ 1 GHz, 10 kHz offset)
Üçüncü Derece Kesişme Noktası (TOI): +14 dBm
Genlik Doğruluğu: < 0,7 dB
Bant Genişliği ve Analiz
–––––––––––––––––––––––––
Gerçek Zamanlı Analiz Bant Genişliği: 100 MHz
Spurious-Free Dinamik Aralık (SFDR): 60 dB
100 % POI (Probability of Intercept): 6,25 µs
Minimum RBW: 1 Hz
Zaman Alanı Analizi: 40 MHz (opsiyonel 100 MHz)
Owon XSA3060R Real Time Spektrum-Vektör Network Analizör
Tracking Jeneratör
–––––––––––––––––––––––––
Frekans Aralığı: 100 kHz – 6,0 GHz
Durum: Dahil
Gelişmiş Fonksiyonlar
–––––––––––––––––––––––––
Gelişmiş modülasyon ve demodülasyon analizi (AM/FM/PM, ASK/FSK/PSK/QAM)
Olasılık Yoğunluğu Spektrumu, Zaman Gücü ve 3D Spektrum Görünümü
PASS/FAIL otomatik test modu
CCDF, OBW, ACPR ve CNR ölçümleri
EMI ölçüm modu (opsiyonel yazılım)
Owon XSA3060R Real Time Spektrum-Vektör Network Analizör
Ekran ve Arayüz
–––––––––––––––––––––––––
Ekran: 10,4 inç Multi-Touch LCD (1024 × 768)
Kullanıcı Arayüzü: Dokunmatik + Klavye + Fare desteği
Gerçek zamanlı 3D ve şelale görselleştirme
Zaman gücü ve yoğunluk grafikleri
Owon XSA3060R Real Time Spektrum-Vektör Network Analizör
Bağlantılar
–––––––––––––––––––––––––
LAN, USB Device, USB Host (USB-GPIB)
Web tarayıcı üzerinden uzaktan kontrol
SCPI / LabVIEW / IVI desteği (USB-TMC / VXI-11 / Socket / Telnet)
Owon XSA3060R Real Time Spektrum-Vektör Network Analizör
Fiziksel Özellikler
–––––––––––––––––––––––––
Boyutlar: 375 mm (G) × 185 mm (Y) × 120 mm (D)
Ağırlık: Yaklaşık 5 kg (ambalajsız)
Soğutma: Dahili fan sistemi
Kullanım Alanları
–––––––––––––––––––––––––
RF ve EMI/EMC test uygulamaları
Vektör Network Analizi
Kablosuz iletişim modül testleri
Eğitim, Ar-Ge ve üretim laboratuvarları
Owon XSA3060R Real Time Spektrum-Vektör Network Analizör
Kutu İçeriği
–––––––––––––––––––––––––
Güç kablosu
USB kablosu
N-BNC adaptör
Hızlı başlangıç kılavuzu
