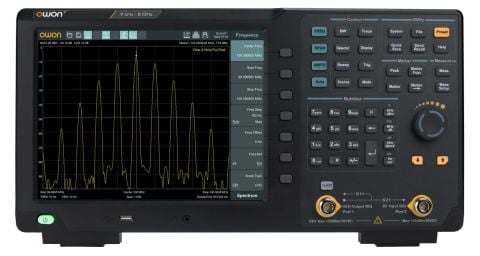

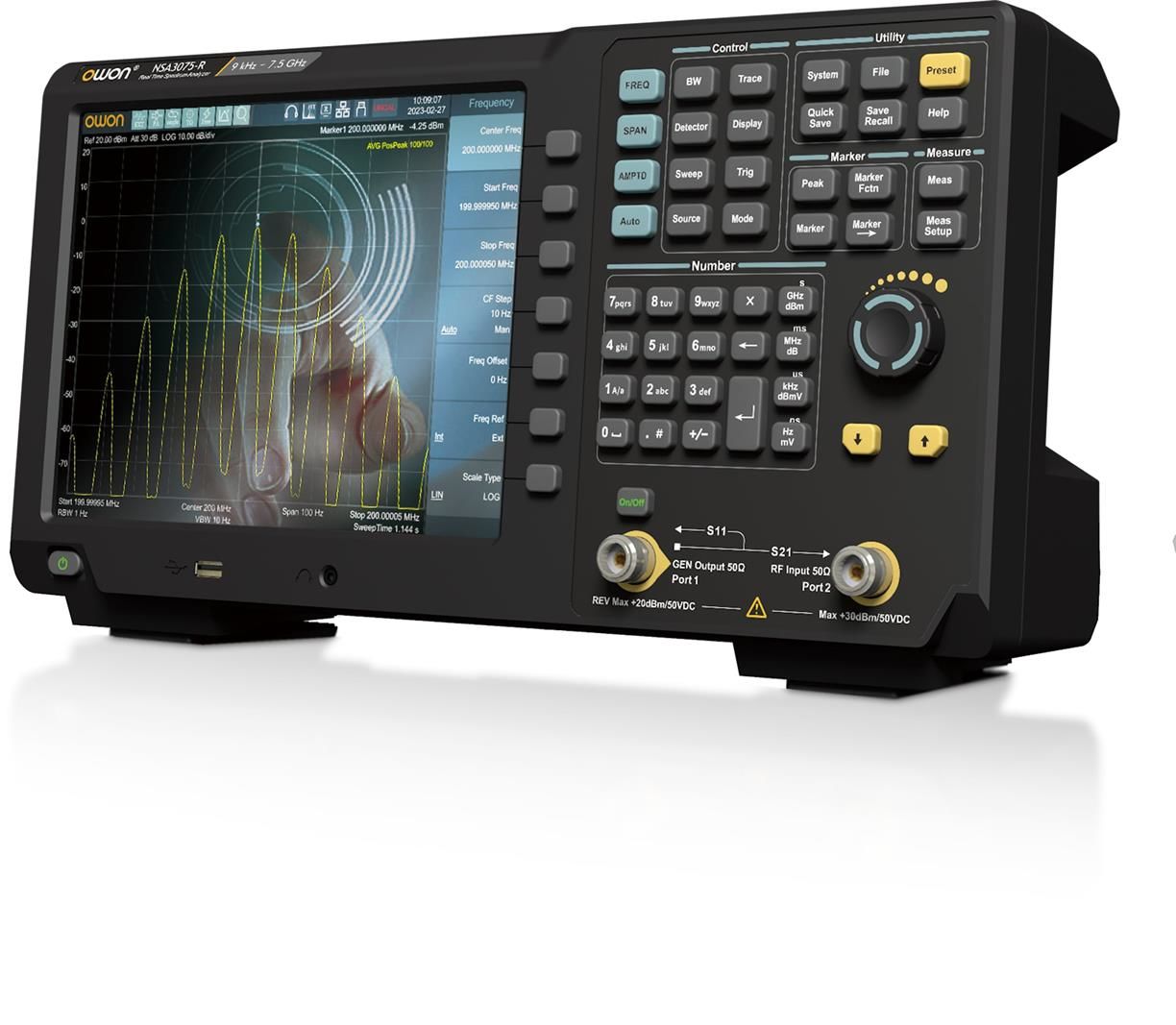

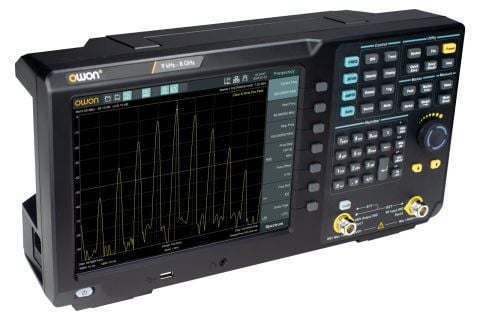

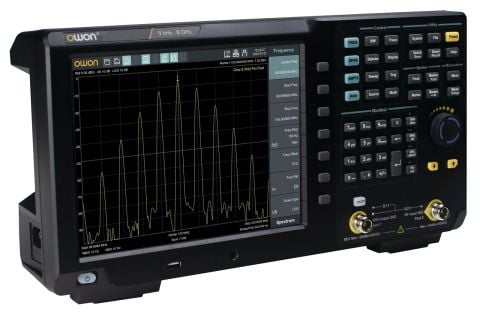

Owon XSA3036R Real Time Spektrum-Vektör Network Analizör
Owon XSA3036R Real Time Spektrum-Vektör Network Analizör
Owon XSA3036R, yüksek çözünürlüklü gerçek zamanlı analiz, vektör network ölçümü ve EMI değerlendirmelerini tek bir cihazda bir araya getirir.
Geniş dinamik aralığı, düşük faz gürültüsü ve 1 Hz çözünürlük bant genişliği ile karmaşık RF sinyallerinin detaylı incelemesini mümkün kılar.
10,4 inç çoklu dokunmatik ekranı, LAN/USB bağlantıları ve uzaktan kontrol yazılımı ile hem Ar-Ge hem de üretim hattı testleri için idealdir.
Owon XSA3036R’nin Üstün Özellikleri
–––––––––––––––––––––––––
1. 100 MHz’e kadar gerçek zamanlı analiz bant genişliği sayesinde daha geniş sinyal kapsamı.
2. Düşük faz gürültüsü (–106 dBc/Hz @ 1 GHz, 10 kHz offset) ile daha temiz taşıyıcı ölçümleri.
3. Yüksek hassasiyetli ölçüm: DANL –165 dBm/Hz ve 60 dB dinamik aralık.
4. Geniş modülasyon desteği: AM, FM, ASK, FSK, MSK, PSK, QAM analizleri tek arayüzde.
5. Web, LAN ve USB üzerinden gelişmiş uzaktan kontrol imkânı.
6. 10,4 inç dokunmatik ekran + fare/klavye desteği ile kolay kullanım ve yüksek ergonomi.
Owon XSA3036R Real Time Spektrum-Vektör Network Analizör
Frekans ve Hassasiyet
–––––––––––––––––––––––––
Frekans Aralığı: 9 kHz – 3 GHz
RBW (Çözünürlük Bant Genişliği): 1 Hz – 5 MHz
Görüntülenen Ortalama Gürültü Seviyesi (DANL): –165 dBm/Hz
SSB Faz Gürültüsü: –106 dBc/Hz (@ 1 GHz, 10 kHz offset)
Üçüncü Derece Kesişme Noktası (TOI): +14 dBm
Genlik Doğruluğu: < 0,7 dB
Bant Genişliği ve Analiz
–––––––––––––––––––––––––
Gerçek Zamanlı Analiz Bant Genişliği: 100 MHz
Spurious-Free Dinamik Aralık (SFDR): 60 dB
100 % POI (Probability of Intercept): 6,25 µs
Minimum RBW: 1 Hz
Zaman Alanı Analizi: 40 MHz (Opsiyonel 100 MHz)
Owon XSA3036R Real Time Spektrum-Vektör Network Analizör
Tracking Jeneratör
–––––––––––––––––––––––––
Frekans Aralığı: 100 kHz – 3,6 GHz
Durum: Dahil
Owon XSA3036R Real Time Spektrum-Vektör Network Analizör
Gelişmiş Fonksiyonlar
–––––––––––––––––––––––––
EMI Ölçüm Modu (Opsiyonel Yazılım)
Olasılık Yoğunluğu Spektrumu, Zaman Gücü ve 3D Görünüm
AM/FM/PM Demodülasyon Analizi
ASK/FSK/MSK/PSK/QAM Modülasyon Testleri
PASS/FAIL Otomatik Sınama
CCDF, OBW, ACPR ve CNR Ölçümleri
Owon XSA3036R Real Time Spektrum-Vektör Network Analizör
Ekran ve Arayüz
–––––––––––––––––––––––––
Ekran: 10,4 inç Multi-Touch LCD (1024 × 768)
Kullanıcı Arayüzü: Dokunmatik + Klavye + Fare Desteği
Gerçek Zamanlı 3D ve Şelale Görüntüleme
Zaman Gücü ve Olasılık Yoğunluğu Grafikleri
Bağlantılar
–––––––––––––––––––––––––
LAN, USB Device, USB Host (USB-GPIB)
Web Tarayıcı Üzerinden Uzaktan Kontrol
SCPI / LabVIEW / IVI Desteği (USB-TMC / VXI-11 / Socket / Telnet)
Fiziksel Özellikler
–––––––––––––––––––––––––
Boyutlar: 375 mm (G) × 185 mm (Y) × 120 mm (D)
Ağırlık: Yaklaşık 5 kg (ambalajsız)
Soğutma: Dahili Fan Sistemi
Owon XSA3036R Real Time Spektrum-Vektör Network Analizör
Kullanım Alanları
–––––––––––––––––––––––––
RF ve EMI/EMC test uygulamaları
Vektör Network Analizi
Kablosuz iletişim modül testleri
Eğitim, Ar-Ge ve üretim laboratuvarları
Kutu İçeriği
–––––––––––––––––––––––––
Güç kablosu
USB kablosu
N-BNC adaptör
Hızlı başlangıç kılavuzu
