OWON XSA1075P-TG, entegre tracking jeneratörü, düşük gürültü seviyesi ve geniş analiz fonksiyonları ile EMI/EMC ön uyumluluk testlerinden RF sistem analizlerine kadar uzanan profesyonel uygulamalar için CMsense tarafından konumlandırılmıştır.

OWON XSA1075P-TG Spektrum Analizör – 7,5 GHz | 10,4” Dokunmatik Ekran

Fiyatlandırma Bilgisi

Bu ürün, konfigürasyon ve opsiyonlara göre fiyatlandırılmaktadır.
Güncel fiyat ve uygun yapılandırma için lütfen teklif isteyiniz.

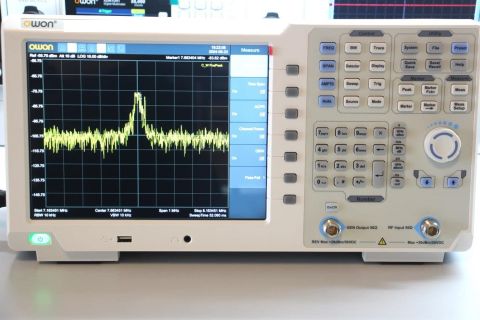

OWON XSA1075P-TG, 9 kHz – 7,5 GHz frekans aralığında çalışan, tam dijital IF mimarisi kullanan masaüstü bir spektrum analizördür.
Dahil tracking jeneratörü sayesinde filtre, kablo, amplifikatör ve RF zinciri ölçümleri ek cihaza ihtiyaç duymadan yapılabilir.

10,4” yüksek çözünürlüklü dokunmatik ekranı, düşük DANL seviyesi ve faz kararlılığı ile küçük sinyal ölçümlerinde güvenilir sonuçlar sunar.

Bu Model Kimler İçin Uygundur?

EMI / EMC ön uyumluluk testleri yapan laboratuvarlar
RF ve kablosuz haberleşme sistem geliştiricileri
Filtre, kablo ve RF komponent ölçümü yapan Ar-Ge ekipleri
Üretim hattı RF doğrulama ve kalite kontrol birimleri
Üniversiteler ve teknik eğitim laboratuvarları

Neden OWON XSA1075P-TG?

7,5 GHz’e kadar geniş spektrum analiz kapasitesi
Tracking Generator (TG) dahil – ekstra ekipman gerekmez
–163 dBm DANL ile zayıf sinyal ölçümünde yüksek hassasiyet
1 Hz RBW ile dar bant analizleri
Waterfall, modülasyon ve ses demodülasyonu
Geçti/Kaldı (Pass/Fail) ve maske test desteği
SCPI ile uzaktan kontrol ve otomasyon uyumluluğu
HDMI çıkışı ile harici ekran desteği

OWON XSA1075P-TG Spektrum Analizör – 7,5 GHz | 10,4” Dokunmatik Ekran

Frekans ve Hassasiyet

–––––––––––––––––––––––––
Frekans Aralığı: 9 kHz – 7,5 GHz
Frekans Çözünürlüğü: 1 Hz
Faz Gürültüsü: –106 dBc/Hz @10 kHz offset (1 GHz)
Görüntülenen Ortalama Gürültü Seviyesi (DANL): –163 dBm
Genlik Doğruluğu: < 0,7 dB

OWON XSA1075P-TG Spektrum Analizör – 7,5 GHz | 10,4” Dokunmatik Ekran

Bant Genişliği ve Filtreleme

–––––––––––––––––––––––––
RBW (Çözünürlük Bant Genişliği): 1 Hz – 1 MHz
RBW Doğruluğu: < %5 nominal
Frekans Span: 0 Hz (Zero-Span), 100 Hz – maksimum frekans

OWON XSA1075P-TG Spektrum Analizör – 7,5 GHz | 10,4” Dokunmatik Ekran

Tracking Jeneratör (TG)

–––––––––––––––––––––––––
Frekans Aralığı: 100 kHz – 7,5 GHz
Durum: Dahil

TG fonksiyonu ile kablo kaybı, filtre karakteristiği, RF yol analizi doğrudan yapılabilir.

OWON XSA1075P-TG Spektrum Analizör – 7,5 GHz | 10,4” Dokunmatik Ekran

Ekran ve Kullanıcı Deneyimi

–––––––––––––––––––––––––
Ekran: 10,4” TFT LCD, 1024 × 768
Kontrol: Dokunmatik + tuş kombinasyonu

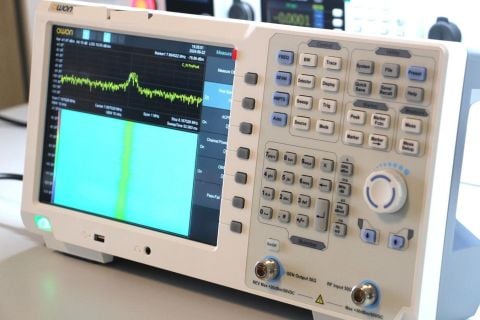

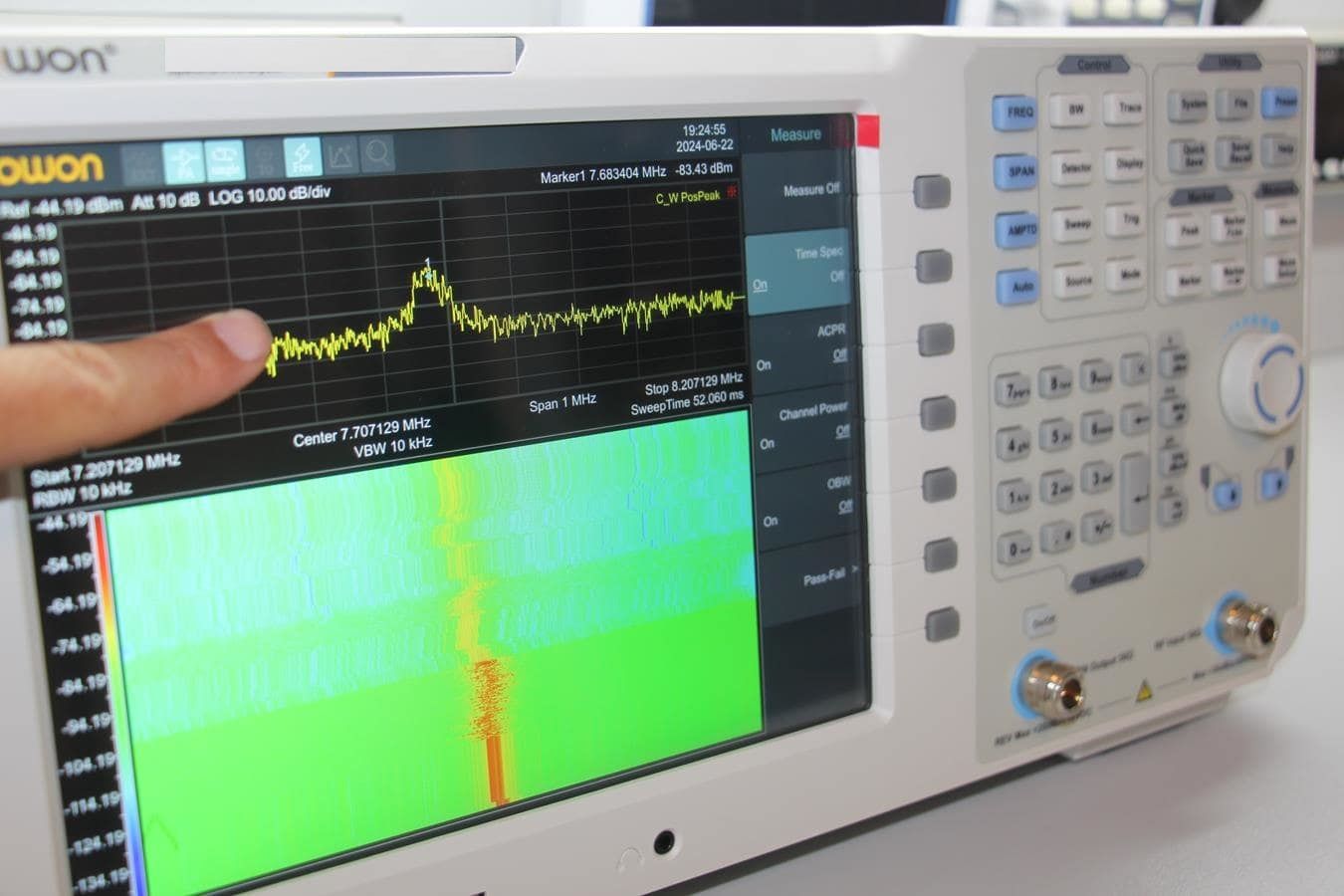

Görselleştirme: Waterfall spektrum, çoklu izleme
Analiz: Modülasyon analizi, ses demodülasyonu
Ek Fonksiyonlar: Hızlı sinyal yakalama, küçük sinyal ölçümü, Pass/Fail

OWON XSA1075P-TG Spektrum Analizör – 7,5 GHz | 10,4” Dokunmatik Ekran

Gelişmiş Test ve Analiz Özellikleri

–––––––––––––––––––––––––
EMI/EMC test modu (opsiyonel)
EMC test yazılımı (opsiyonel)
Genişletilmiş analiz modları
Tam dijital ara frekans (IF) teknolojisi

OWON XSA1075P-TG Spektrum Analizör – 7,5 GHz | 10,4” Dokunmatik Ekran

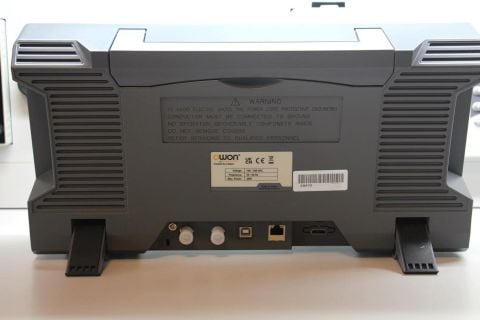

İletişim ve Bağlantılar

–––––––––––––––––––––––––
USB Host
USB Device
LAN (Ethernet)
HDMI çıkışı
Kulaklık çıkışı
Uzaktan Kontrol: SCPI destekli

OWON XSA1075P-TG Spektrum Analizör – 7,5 GHz | 10,4” Dokunmatik Ekran

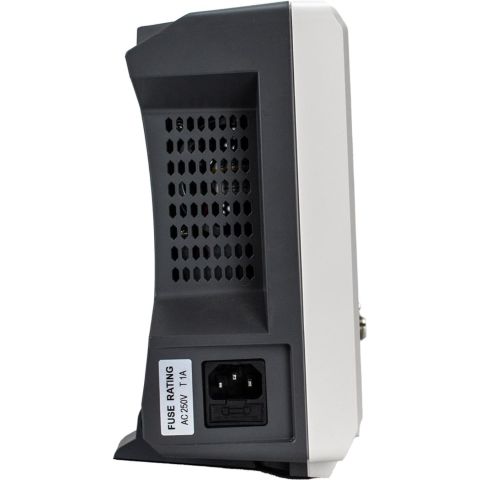

Güç ve Fiziksel Özellikler

–––––––––––––––––––––––––
Boyutlar: 375 × 185 × 120 mm
Ağırlık: ≈ 5,0 kg
Tasarım: Masaüstü kullanım için kompakt ve sağlam yapı

OWON XSA1075P-TG Spektrum Analizör – 7,5 GHz | 10,4” Dokunmatik Ekran

Kullanım Alanları

–––––––––––––––––––––––––
EMI / EMC ön uyumluluk testleri
RF ve kablosuz haberleşme sistem analizi
Filtre ve RF komponent karakterizasyonu
Modülasyon / demodülasyon uygulamaları
Ar-Ge, üretim ve teknik eğitim ortamları

OWON XSA1075P-TG Spektrum Analizör – 7,5 GHz | 10,4” Dokunmatik Ekran

Kutu İçeriği

–––––––––––––––––––––––––
OWON XSA1075P-TG Spektrum Analizör
Güç kablosu
USB kablosu
CD-ROM
Hızlı başlangıç kılavuzu

OWON XSA1075P-TG Spektrum Analizör – 7,5 GHz | 10,4” Dokunmatik Ekran

Opsiyonel Aksesuarlar

–––––––––––––––––––––––––
N-N kablo
N-SMA kablo
SMA-SMA kablo
SMA adaptörü
N-SMA adaptörü
Yakın alan prob seti
SMA-SMA kablo (30 MHz – 3 GHz)

OWON XSA1075P-TG Spektrum Analizör – 7,5 GHz | 10,4” Dokunmatik Ekran

CMsense Teknik Yaklaşımı

OWON XSA1075P-TG, EMI/EMC ön testlerini ve RF yol analizini tek cihazla yapmak isteyen kullanıcılar için CMsense tarafından önerilmektedir.

CMsense bu üründe:

sağlar.
