Owon XSA1075P, 9 kHz’den 7,5 GHz’e kadar geniş frekans aralığı ve yüksek hassasiyetli analiz kabiliyeti ile EMI testleri, RF sistem ölçümleri ve modülasyon analizleri için ideal bir masaüstü spektrum analizörüdür. 10,4 inçlik çoklu dokunmatik ekranı ve güçlü analiz özellikleriyle teknik kullanıcılar için gelişmiş bir test çözümüdür.

Frekans ve Hassasiyet

Frekans Aralığı: 9 kHz - 7,5 GHz
Frekans Çözünürlüğü: 1 Hz
Faz Gürültüsü: -106 dBc/Hz @ 10 kHz offset (fc = 1 GHz)
Görüntülenen Ortalama Gürültü Seviyesi (DANL): -163 dBm
Genlik Doğruluğu: < 0,7 dB

Owon XSA1075P Spektrum Analizör 10,4”DokEkr 7,5 GHz
Bant Genişliği ve Filtreleme

Çözünürlük Bant Genişliği (RBW): 1 Hz - 1 MHz
RBW Doğruluğu: < %5 nominal
Frekans Aralığı: 0 Hz - maksimum cihaz frekansı

Tracking Jeneratör

Frekans Aralığı: 100 kHz - 7,5 GHz
Durum: Opsiyonel

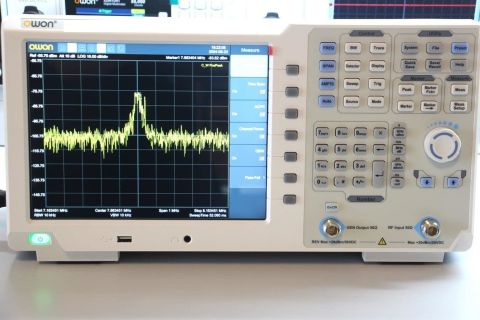

Ekran ve Kullanıcı Deneyimi

Ekran: 10,4 inç TFT LCD, 1024 x 768 çözünürlük
Kontrol: Çoklu dokunmatik ekran

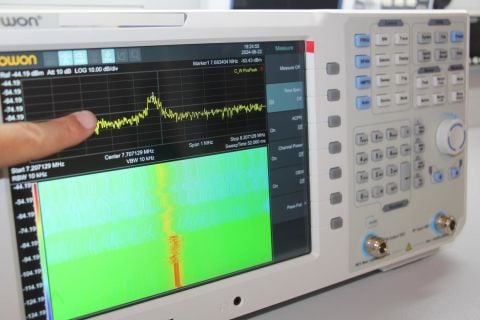

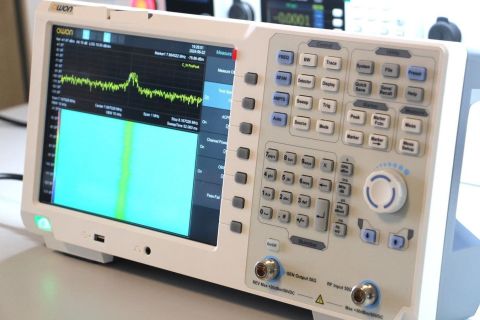

Fonksiyonlar: Waterfall grafiği, ses demodülasyonu, sinyal kalite analizi
Özellikler: Geçti/Kaldı uyarı fonksiyonu, hızlı sinyal yakalama, küçük sinyal ölçümü desteği

Owon XSA1075P Spektrum Analizör 10,4”DokEkr 7,5 GHz
Gelişmiş Analiz Özellikleri

Modülasyon sinyal kalite analizi
EMI ön uyumluluk test modu
EMC test yazılımı desteği (opsiyonel)
Tam dijital ara frekans mimarisi
Genişletilmiş analiz modları

Owon XSA1075P Spektrum Analizör 10,4”DokEkr 7,5 GHz
Bağlantılar ve Arayüzler

Portlar: USB Host, USB Device, LAN, HDMI, kulaklık çıkışı
PC ile bağlantı ve uzaktan kontrol desteği
Standart SCPI komut desteği

Owon XSA1075P Spektrum Analizör 10,4”DokEkr 7,5 GHz

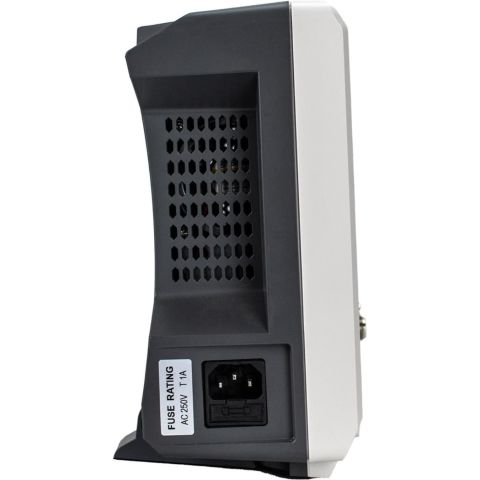

Fiziksel Özellikler

Boyutlar: 375 mm (G) × 185 mm (Y) × 120 mm (D)
Ağırlık: Yaklaşık 5,0 kg
Tasarım: Masaüstü kullanıma uygun, kompakt gövde yapısı

Owon XSA1075P Spektrum Analizör 10,4”DokEkr 7,5 GHz
Kullanım Alanları

EMI/EMC ön uyumluluk testleri
RF devre ve modül testleri
Kablosuz haberleşme sistemleri
Modülasyon/demodülasyon analizi
Eğitim, Ar-Ge ve üretim uygulamaları

Owon XSA1075P Spektrum Analizör 10,4”DokEkr 7,5 GHz
Kutu İçeriği

Owon XSA1075P Spektrum Analizör
Güç kablosu
USB kablosu
CD-ROM
Hızlı başlangıç kılavuzu

Owon XSA1075P Spektrum Analizör 10,4”DokEkr 7,5 GHz
Opsiyonel Aksesuarlar

N-N kablosu
N-SMA kablosu
SMA-SMA kablosu
SMA adaptörü
N-SMA adaptörü
Yakın alan prob seti
SMA-SMA kablosu (30 MHz – 3 GHz)
