Owon XSA1036P-TG Spektrum Analizör 10,4” DokEkr 3,6 GHz

Owon XSA1036P-TG Spektrum Analizör 10,4” DokEkr 3,6 GHz

Owon XSA1036P-TG, laboratuvar ve üretim ortamlarında yüksek doğrulukta spektrum analizi sunan gelişmiş bir cihazdır. Entegre tracking jeneratör, ultra düşük faz gürültüsü ve 10,4 inç dokunmatik ekranıyla donatılmış bu model; EMI/EMC ön test, RF sinyal karakterizasyonu ve modülasyon analizleri için kapsamlı çözümler sunar.

Owon XSA1036P-TG Spektrum Analizör 10,4” DokEkr 3,6 GHz
Frekans ve Hassasiyet

Frekans Aralığı: 9 kHz - 3,6 GHz
Frekans Çözünürlüğü: 1 Hz
Faz Gürültüsü (fc = 1 GHz):
10 kHz Offset: < -106 dBc/Hz
100 kHz Offset: < -104 dBc/Hz
1 MHz Offset: < -115 dBc/Hz
Genlik Doğruluğu: < 0,7 dB
Ortalama Gürültü Seviyesi (DANL):
100 kHz - 10 MHz: DANL ~ +10 dBm (Preamp Kapalı)
10 MHz - 3,6 GHz: DANL ~ +20 dBm (Preamp Kapalı)
Maksimum DC Giriş Gerilimi: 50 V

Bant Genişliği ve Filtreleme

Çözünürlük Bant Genişliği (RBW): 1 Hz - 1 MHz (1-3-5-10 adımlarıyla)
RBW Doğruluğu: %5 (nominal)
Frekans Span Aralığı: 0 Hz, 100 Hz – maksimum cihaz frekansına kadar

Owon XSA1036P-TG Spektrum Analizör 10,4” DokEkr 3,6 GHz
Tracking Jeneratör

Frekans Aralığı: 100 kHz - 3,6 GHz
Durum: Dahil

Owon XSA1036P-TG Spektrum Analizör 10,4” DokEkr 3,6 GHz
Gelişmiş Fonksiyonlar

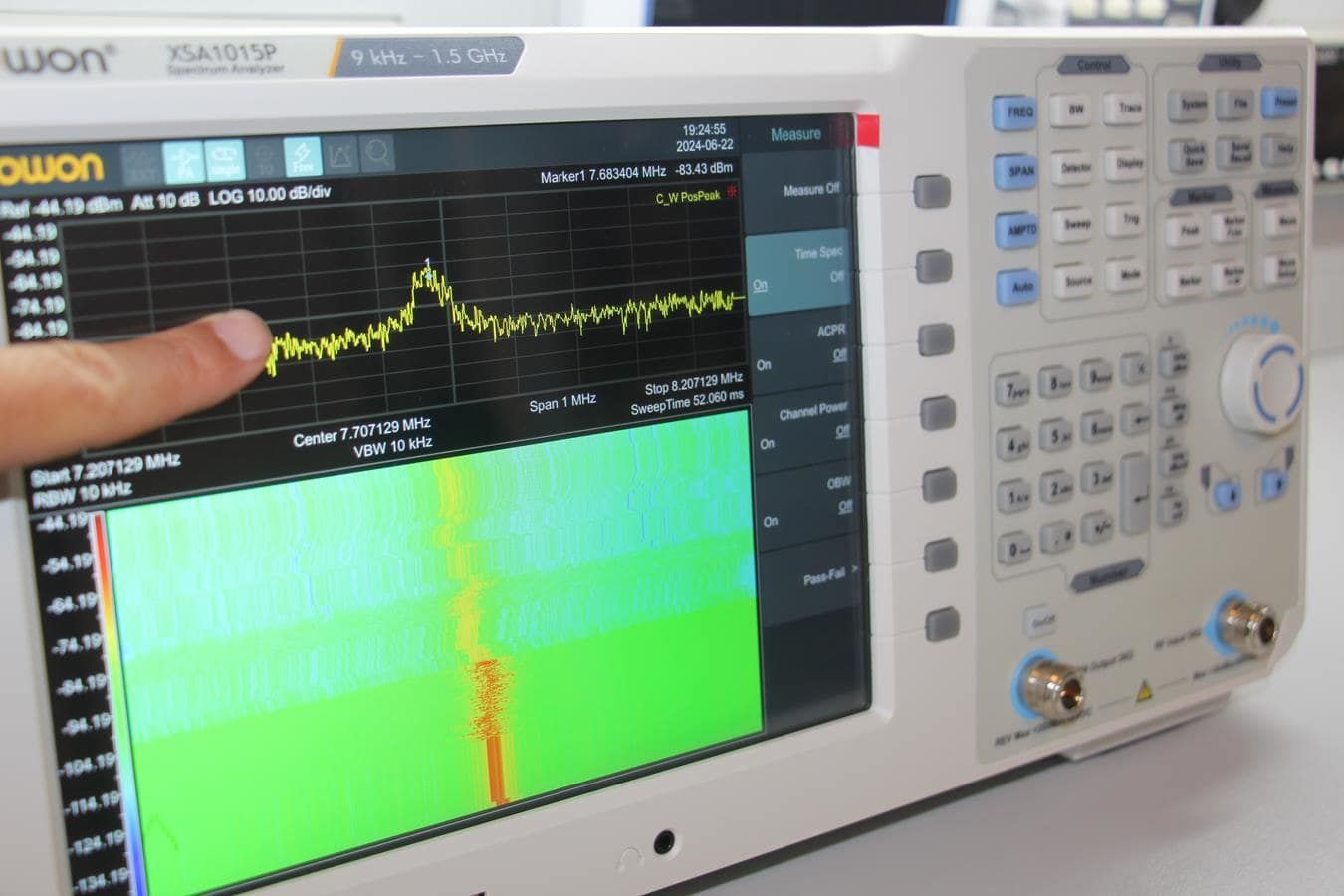

Waterfall (şelale) grafiği
Modülasyon sinyal kalitesi analizi
Ses demodülasyonu
Geçti/Kaldı test ve uyarı sistemi
Tam dijital ara frekans teknolojisi
EMI ön uyum test kiti ve EMC yazılım desteği (opsiyonel)

Owon XSA1036P-TG Spektrum Analizör 10,4” DokEkr 3,6 GHz

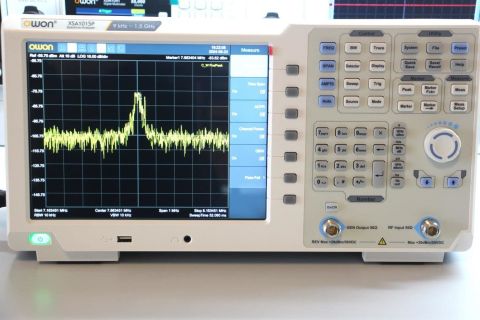

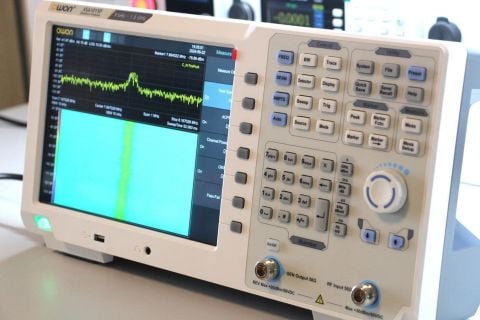

Ekran ve Tasarım

Ekran: 10,4 inç TFT LCD
Çözünürlük: 1024 × 768
Dokunmatik Özellik: Çoklu dokunmatik destekli
Renk Derinliği: 65536 renk
Cihaz Boyutları: 375 × 185 × 120 mm
Ağırlık: Yaklaşık 5 kg
Tasarım: Masa üstünde sabit kullanım için uygun, geniş ekranlı profesyonel yapı

Owon XSA1036P-TG Spektrum Analizör 10,4” DokEkr 3,6 GHz

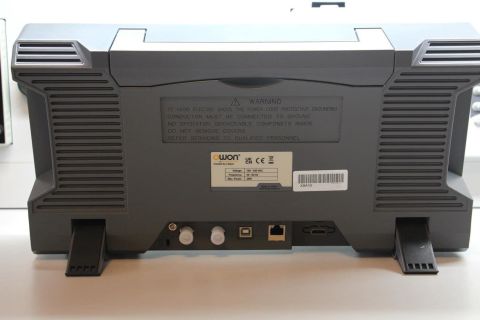

Bağlantılar

Portlar: USB Host, USB Device, LAN, HDMI, Kulaklık
Uzak Bağlantı: LAN ve HDMI üzerinden erişim

Kullanım Alanları

RF devre ve anten testleri
EMI/EMC ön uyumluluk testleri
Modülasyon karakterizasyonu
Ar-Ge ve eğitim laboratuvarları
Üretim test hatları

Kutu İçeriği

Owon XSA1036P-TG Spektrum Analizör
Güç kablosu
USB kablosu
CD-ROM
Hızlı başlangıç kılavuzu

Opsiyonel Aksesuarlar

N-N kablosu
N-SMA kablosu
SMA-SMA kablosu
SMA adaptörü
Yakın alan prob seti Yakın Alan Probu (isteğe bağlı), N-SMA Adaptörü (isteğe bağlı)
