Owon XSA1036-TG, geniş frekans aralığına sahip, EMI ön test ve RF sinyal analizinde kullanılmak üzere geliştirilmiş masaüstü bir spektrum analizördür. 10,4 inçlik büyük ekranı ve entegre tracking jeneratörü sayesinde hem laboratuvar hem de üretim ortamlarında güvenilir çözümler sunar. Hızlı sinyal yanıtı ve gelişmiş analiz özellikleriyle dikkat çeker.

Frekans ve Hassasiyet

Frekans Aralığı: 9 kHz - 3,6 GHz
Frekans Çözünürlüğü: 1 Hz
Faz Gürültüsü (fc = 1 GHz): -98 dBc/Hz @ 10 kHz offset
Genlik Doğruluğu: < 1,5 dB
Ortalama Gürültü Seviyesi (DANL): -150 dBm

Bant Genişliği ve Filtreleme

Çözünürlük Bant Genişliği (RBW): 10 Hz - 3 MHz
Referans Frekansı: 10.000000 MHz
RBW Doğruluğu: ± span / (süpürülen nokta sayısı -1)

Owon XSA1036-TG Spektrum Analizör 10,4''Ekr 3,6 GHz
Tracking Jeneratör

Frekans Aralığı: 100 Hz - 3,6 GHz
Durum: Dahil

Ekran ve Tasarım

Ekran: 10,4 inç TFT LCD
Çözünürlük: Yüksek parlaklık ve netlik
Boyutlar: 421 × 221 × 115 mm
Ağırlık: Yaklaşık 5 kg
Tasarım: Masa üzerinde minimum yer kaplayan kompakt yapı

Owon XSA1036-TG Spektrum Analizör 10,4''Ekr 3,6 GHz
Gelişmiş Fonksiyonlar

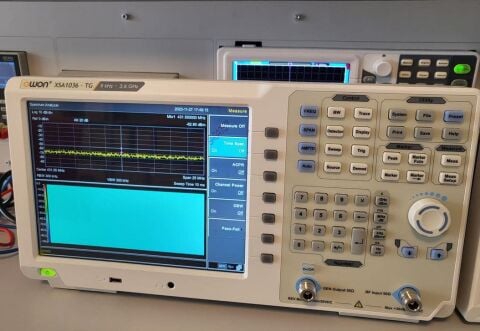

Waterfall (şelale) grafiği
Modülasyon sinyal kalite analizi
Ses demodülasyonu
EMI ön uyum test kiti (opsiyonel)
Geçti/Kaldı testi ve uyarı işlevi
Tam dijital ara frekans mimarisi

Owon XSA1036-TG Spektrum Analizör 10,4''Ekr 3,6 GHz
Giriş ve Bağlantılar

RF Giriş: 50 Ω, N-tipi dişi
Tracking Generator Çıkışı: 50 Ω, N-tipi dişi
10 MHz Referans Girişi: 50 Ω, N-tipi dişi

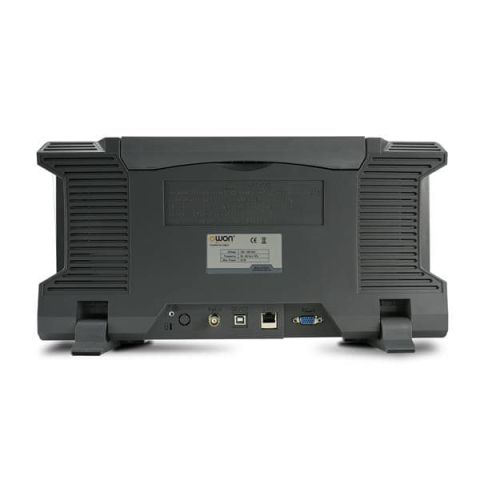

Portlar: USB Host, USB Device, LAN, VGA, kulaklık bağlantı noktası

Owon XSA1036-TG Spektrum Analizör 10,4''Ekr 3,6 GHz
Kullanım Alanları

RF cihaz ve anten testleri

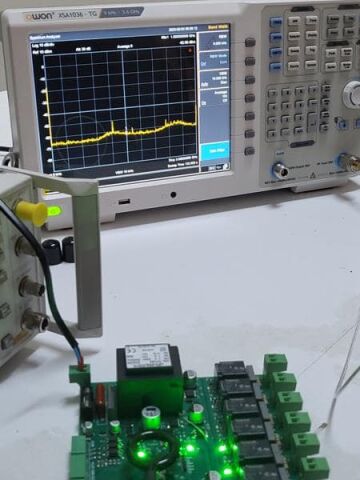

EMI/EMC ön uyumluluk testleri
Modülasyon ve demodülasyon analizi
Üretim ve Ar-Ge laboratuvarlarında sinyal izleme

Owon XSA1036-TG Spektrum Analizör 10,4''Ekr 3,6 GHz
Kutu İçeriği

Owon XSA1036-TG Spektrum Analizör
Güç kablosu
USB kablosu
CD-ROM
Hızlı başlangıç kılavuzu

Owon XSA1036-TG Spektrum Analizör 10,4''Ekr 3,6 GHz
Opsiyonel Aksesuarlar

N-N kablosu
N-SMA kablosu
SMA-SMA kablosu
SMA adaptörü
N-SMA adaptörü
EMI Ön Uyumluluk Test Kiti tıklayınız
SMA-SMA kablo (30 MHz – 3 GHz aralığı)
