OWON XSA1032P-TG, 9 kHz – 3.2 GHz frekans aralığı ve entegre tracking generator (TG) özelliği ile RF test, filtre karakterizasyonu ve genel spektrum analiz uygulamaları için geliştirilmiş bir FFT spektrum analizörüdür. 1 Hz minimum RBW, düşük faz gürültüsü ve yüksek hassasiyetli ölçüm performansı ile zayıf sinyallerin güvenilir analizini sağlar. Çoklu bağlantı seçenekleri ve gelişmiş yazılım özellikleriyle hem eğitim hem de profesyonel kullanım için idealdir.
OWON XSA1032P-TG Spektrum Analizörü
Teknik Özellikler
–––––––––––––––––––––––––
Frekans Aralığı: 9 kHz – 3.2 GHz
Frekans Çözünürlüğü: 1 Hz
Span Aralığı: 0 Hz – maksimum frekans
Minimum RBW: 1 Hz
RBW Aralığı: 1 Hz – 1 MHz (1-3-5-10 adımlı)
VBW Aralığı: 10 Hz – 3 MHz
Faz Gürültüsü: < -106 dBc/Hz @1 GHz, 10 kHz offset
Genlik Doğruluğu ve Kararlılık
–––––––––––––––––––––––––
Toplam Genlik Doğruluğu: < ±0.7 dB
Frekans Tepkisi (Preamp Off): < 0.7 dB
Frekans Tepkisi (Preamp On): < 1.0 dB
Ölçüm Belirsizliği: < 0.4 dB (50 MHz referans, -10 dBm giriş)
DANL (Displayed Average Noise Level)
–––––––––––––––––––––––––
Preamp Kapalı:
9 kHz – 1 MHz: -95 dBm (typ.)
1 MHz – 500 MHz: -140 dBm (typ.)
500 MHz – 3.2 GHz: -138 dBm (typ.)
Preamp Açık:
100 kHz – 1 MHz: -135 dBm (typ.)
1 MHz – 500 MHz: -160 dBm (typ.)
500 MHz – 3.2 GHz: -158 dBm (typ.)
Tracking Generator (TG) Özellikleri
–––––––––––––––––––––––––
Tracking Generator: Dahil
Frekans Aralığı: 100 kHz – 3.2 GHz
Çıkış Güç Aralığı: -40 dBm – 0 dBm
Çıkış Seviye Çözünürlüğü: 1 dB
Düzlük (Flatness): ±3 dB (50 MHz referans)
Harmonik Spurious: -20 dBc
Non-Harmonik Spurious: -20 dBc
İzolasyon (TG → RF Input): -60 dB
Giriş Özellikleri
–––––––––––––––––––––––––
Maksimum RF Giriş: +30 dBm (1 W)
Sürekli RF Gücü: +20 dBm
DC Maksimum Giriş: 50 V

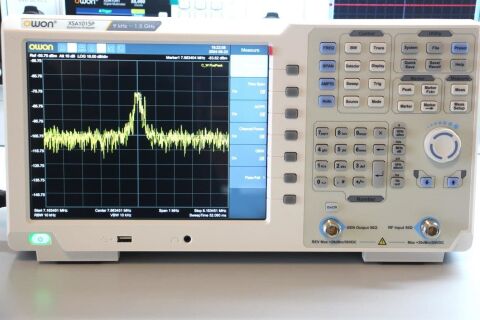

Görsel ve Ekran Özellikleri
–––––––––––––––––––––––––
Ekran: 10.4 inç TFT LCD (1024×768)
Kontrol: Çoklu dokunmatik ekran

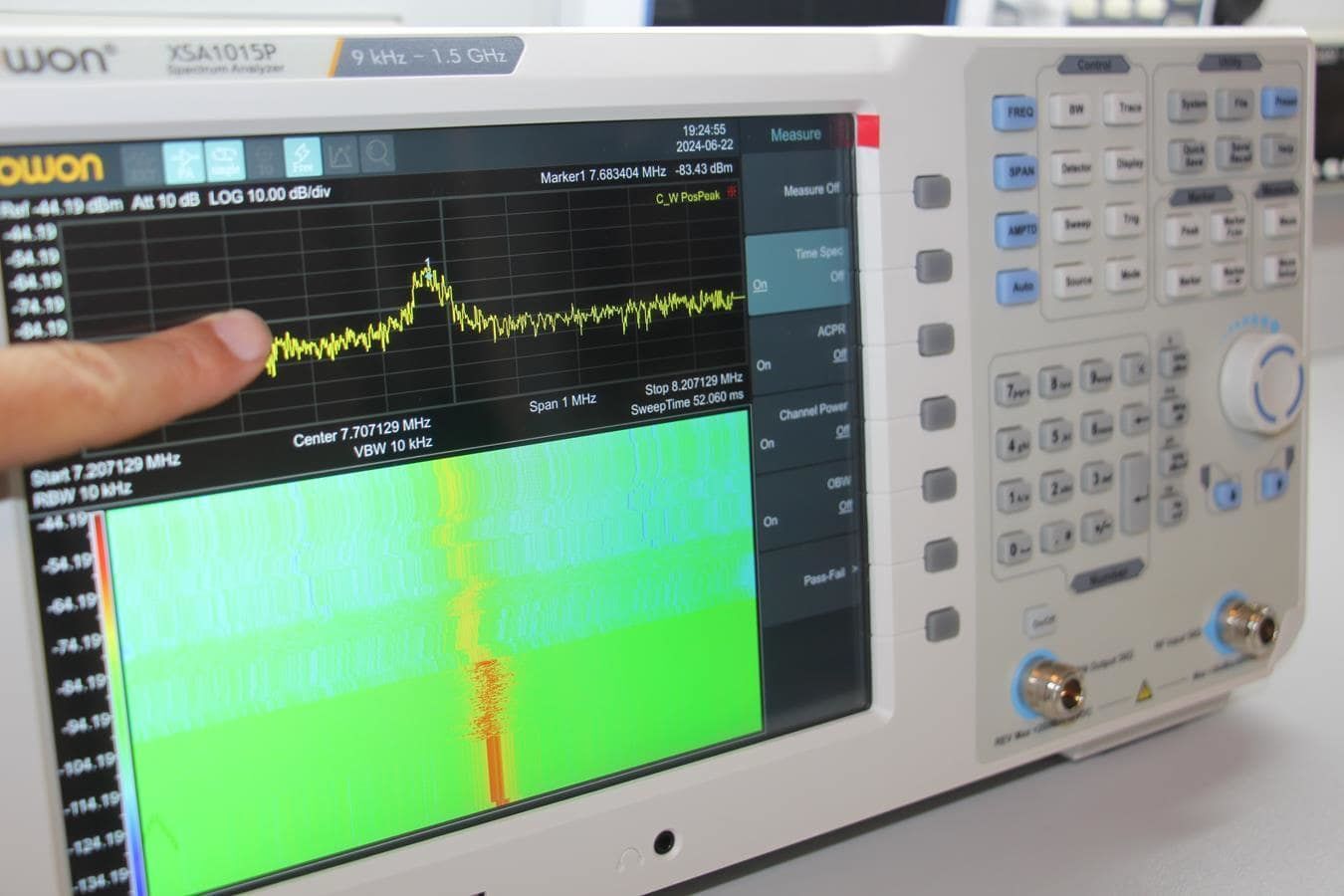

Görselleştirme: Waterfall (şelale) grafiği
Depolama ve Yazılım
–––––––––––––––––––––––––
Modülasyon Analizi: Standart
Ses Demodülasyonu: AM/FM
EMI Pre-Test: Opsiyonel
EMC Yazılımı: Opsiyonel PC yazılımı
Ölçüm ve Analiz Fonksiyonları
–––––––––––––––––––––––––
Waterfall Analizi: Var
Pass/Fail Test: Var
Kanal Gücü Ölçümü: Var
Frekans Sayacı: Var
Alan Şiddeti Ölçümü: Var
Intermittent Sinyal Analizi: Var

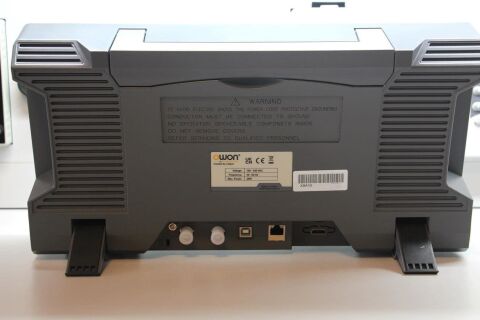

İletişim ve Bağlantılar
–––––––––––––––––––––––––
USB Host: Var
USB Device: Var
LAN: Var
HDMI: Var

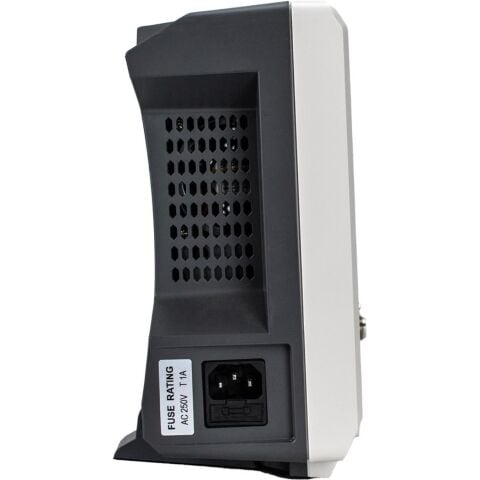

Güç ve Fiziksel Özellikler
–––––––––––––––––––––––––
Boyutlar: 375 × 185 × 120 mm
Ağırlık: ≈ 5 kg
Tasarım: Masaüstü
Kullanım Alanları
–––––––––––––––––––––––––
RF Devre Testleri: 3.2 GHz’e kadar spektrum analizleri
Filtre ve RF Bileşen Testleri: TG ile frekans cevabı ölçümü
EMI Ön Test Uygulamaları: EMC ön uygunluk testleri
Kablosuz Haberleşme: RF sinyal analizleri
Ar-Ge ve Eğitim: RF geliştirme ve öğretim
Servis ve Saha Ölçümleri: RF arıza tespiti
Kutu İçeriği
–––––––––––––––––––––––––
OWON XSA1032P-TG Spektrum Analizörü
Güç Kablosu
RF Bağlantı Kabloları
Kullanım Kılavuzu
Yararlı Kaynaklar
Owon XSA1032P-TG Spektrum Analizör 10,4” DokEkr 3,2 GHz Teknik Doküman tıklayınız
