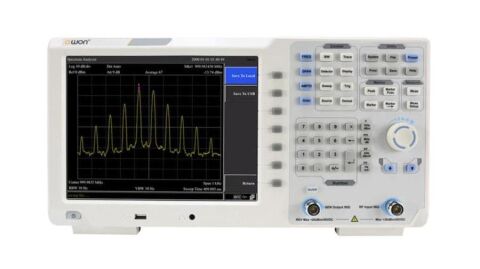

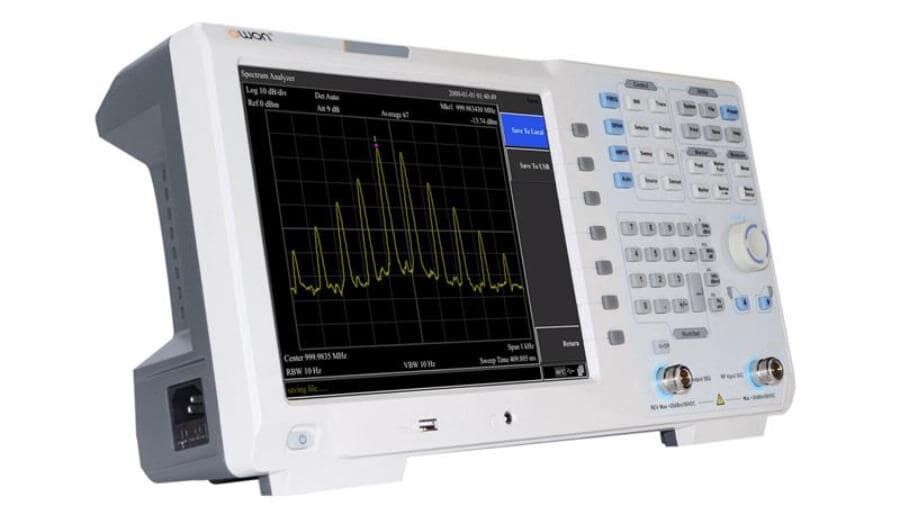

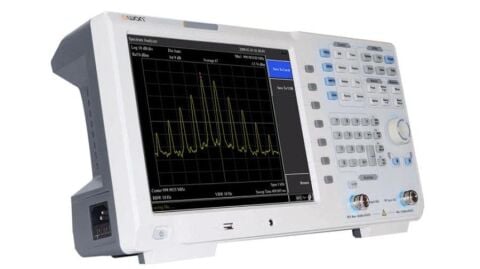

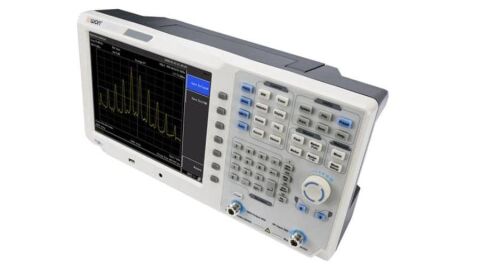

Owon XSA1032-TG, 3,2 GHz’e kadar frekans aralığı sunan, entegre tracking jeneratörlü, 10,4 inç ekranlı bir spektrum analizörüdür. Waterfall grafiği, ses demodülasyonu ve modülasyon analizleri gibi gelişmiş test fonksiyonlarına sahiptir. EMI ön uyum testlerine uygun yapısı, hızlı sinyal yakalama performansı ve dijital IF teknolojisi ile güçlü bir analiz çözümüdür.

Frekans ve Hassasiyet

Frekans Aralığı: 9 kHz - 3,2 GHz
Frekans Çözünürlüğü: 1 Hz
Faz Gürültüsü: -82 dBc/Hz @10 kHz offset
Görüntülenen Ortalama Gürültü Seviyesi (DANL): -150 dBm
Genlik Doğruluğu: <1.5 dB

Bant Genişliği ve Filtreleme

Çözünürlük Bant Genişliği (RBW): 10 Hz - 3 MHz
Frekans Span Aralığı: 0 Hz ila maksimum cihaz frekansı
RBW Doğruluğu: ± span / (süpürme noktaları -1)

Owon XSA1032-TG Spektrum Analizör 10,4''Ekr 3,2 GHz
Tracking Jeneratör

Durum: Dahil
Çıkış Konnektörü: 50 Ω, N-tipi dişi

Owon XSA1032-TG Spektrum Analizör 10,4''Ekr 3,2 GHz
Ekran ve Tasarım

Ekran: 10,4 inç TFT LCD
Çözünürlük: 1024 × 768 piksel
Özellikler: Waterfall grafiği, ses demodülasyonu, modülasyon analizi
Tasarım: Masa üzerinde az yer kaplayan kompakt yapı

Owon XSA1032-TG Spektrum Analizör 10,4''Ekr 3,2 GHz

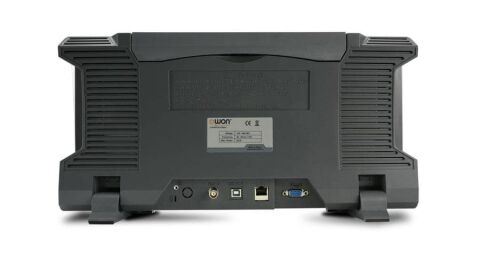

Bağlantı ve Arayüzler

Portlar: USB Host, USB Device, LAN, kulaklık çıkışı, REF ve VGA
Referans Frekansı: 10.000000 MHz
10 M Referans Girişi: 50 Ω, N tipi dişi

Owon XSA1032-TG Spektrum Analizör 10,4''Ekr 3,2 GHz
Fiziksel Özellikler

Boyutlar: 421 × 221 × 115 mm
Ağırlık: Yaklaşık 5 kg

Owon XSA1032-TG Spektrum Analizör 10,4''Ekr 3,2 GHz
Kullanım Alanları

RF sinyal analizi
EMI/EMC ön uyum testleri
Modülasyon ve ses demodülasyonu
Üretim ve Ar-Ge laboratuvarları

Owon XSA1032-TG Spektrum Analizör 10,4''Ekr 3,2 GHz
Kutu İçeriği

Owon XSA1032-TG Spektrum Analizör
Güç kablosu
USB kablosu
CD-ROM
Hızlı başlangıç kılavuzu

Owon XSA1032-TG Spektrum Analizör 10,4''Ekr 3,2 GHz
Opsiyonel Aksesuarlar

N-N kablosu
N-SMA kablosu
SMA-SMA kablosu
SMA adaptörü
N-SMA adaptörü
Yakın alan prob seti (4’lü)
SMA-SMA kablosu (30 MHz – 3 GHz arası)
EMI Ön Uyumluluk Test Kiti tıklayınız
