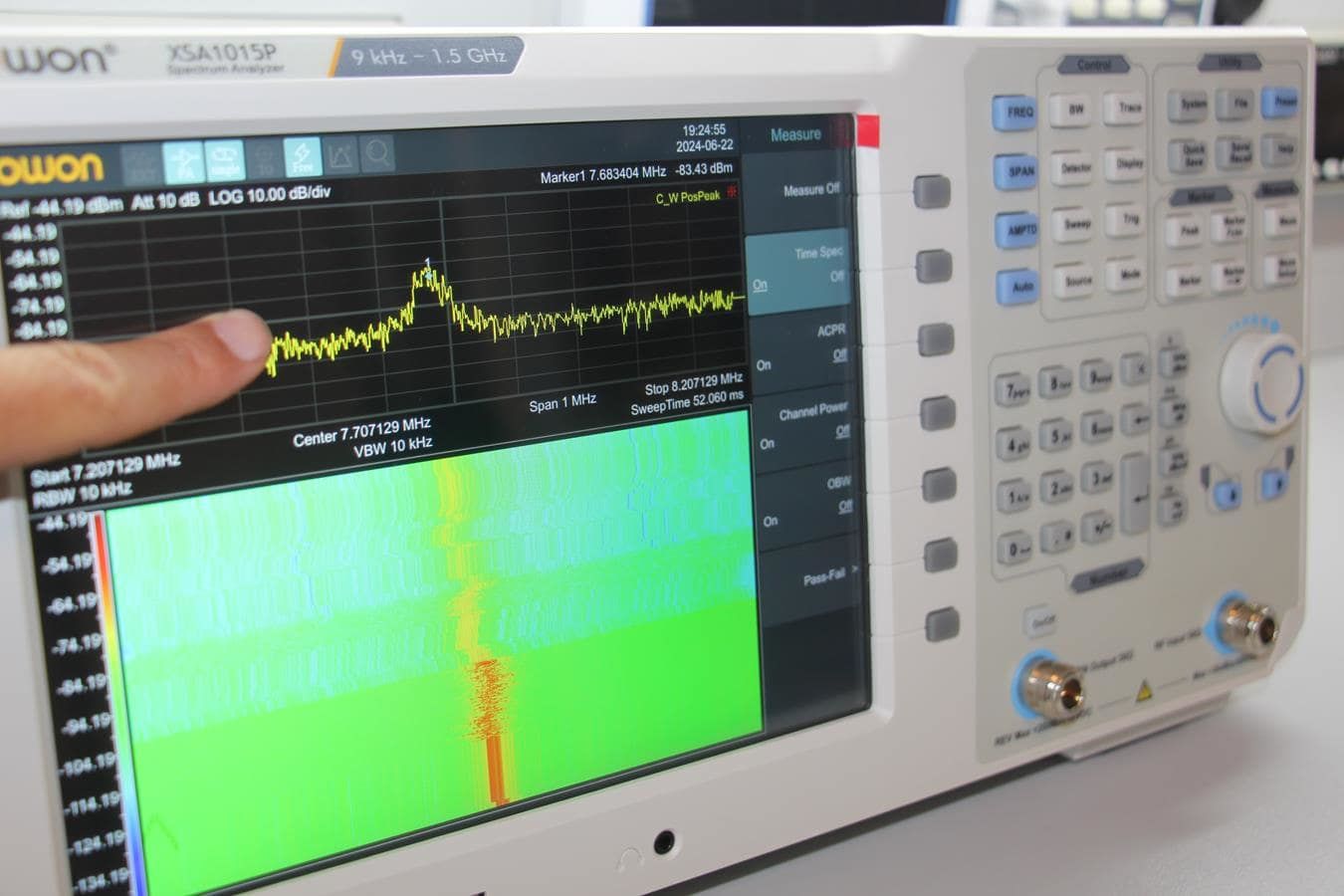

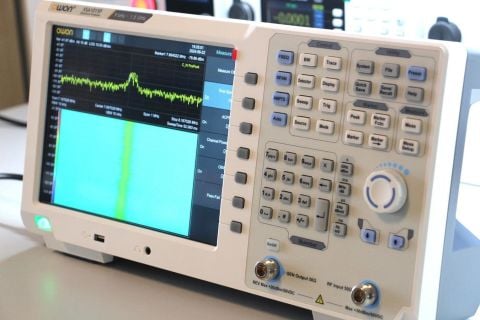

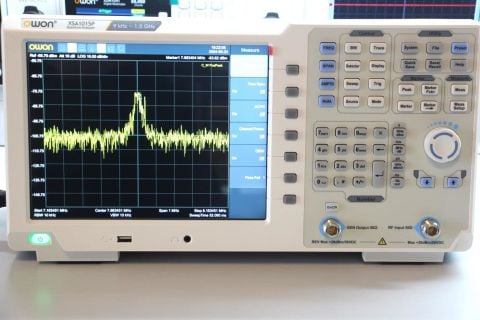

Owon XSA1015P-TG Spektrum Analizör 10,4” DokEkr 1,5 GHz

Owon XSA1015P-TG Spektrum Analizör 10,4” DokEkr 1,5 GHz

Owon XSA1015P-TG, EMI testleri, RF analizleri ve sinyal izleme işlemleri için geliştirilmiş yüksek hassasiyetli bir spektrum analizördür. Entegre tracking jeneratörü, EMI ön test desteği(opsiyonel) ve gelişmiş analiz modlarıyla profesyonel kullanım için ideal bir çözümdür.

Owon XSA1015P-TG Spektrum Analizör 10,4” DokEkr 1,5 GHz
Frekans ve Hassasiyet

Frekans Aralığı: 9 kHz - 1,5 GHz
Frekans Çözünürlüğü: 1 Hz
SSB Faz Gürültüsü (fc = 1 GHz):
10 kHz offset: < -106 dBc/Hz
100 kHz offset: < -104 dBc/Hz
1 MHz offset: < -115 dBc/Hz
Toplam Genlik Doğruluğu: < 0,7 dB
Genlik Ölçüm Aralığı: DANL - +10 dBm (100 kHz - 10 MHz),
DANL - +20 dBm (10 MHz - 1,5 GHz)
Maksimum Giriş DC Gerilimi: 50 V

Owon XSA1015P-TG Spektrum Analizör 10,4” DokEkr 1,5 GHz
Bant Genişliği ve Filtreleme

RBW (Çözünürlük Bant Genişliği): 1 Hz - 1 MHz (1-3-5-10 adımlı)
RBW Doğruluğu: < %5 nominal
VBW (Video Bant Genişliği): 0 Hz, 100 Hz – Maks. frekans

Tracking Jeneratör

Frekans Aralığı: 100 kHz - 1,5 GHz
Durum: Dahil

Owon XSA1015P-TG Spektrum Analizör 10,4” DokEkr 1,5 GHz
Gelişmiş Fonksiyonlar

EMI Ön Test Kiti: Opsiyonel
EMC Test Yazılımı: Opsiyonel
Şelale Grafiği
Modülasyon Kalitesi Analizi
Ses Demodülasyonu
Başarılı/Başarısız Sınama ve Uyarı Modu
Tam Dijital Ara Frekans Teknolojisi

Ekran ve Arayüz

Ekran: 10,4 inç TFT LCD (1024 x 768), çoklu dokunmatik
Kullanıcı Arayüzü: Dokunmatik + fiziksel tuşlar

Owon XSA1015P-TG Spektrum Analizör 10,4” DokEkr 1,5 GHz

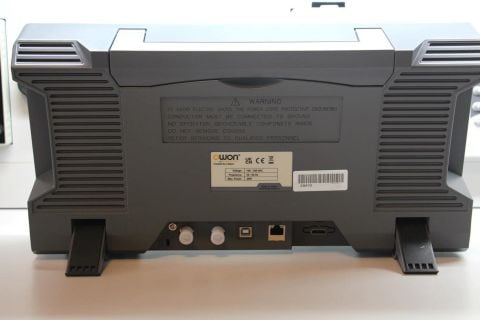

Bağlantılar

USB Host, USB Device
LAN bağlantısı
HDMI çıkışı
Kulaklık arayüzü

Fiziksel Özellikler

Boyutlar: 375 mm (G) × 185 mm (Y) × 120 mm (D)
Ağırlık: Yaklaşık 5,0 kg (ambalajsız)

Kullanım Alanları

EMI/EMC ön test uygulamaları
RF sinyal izleme ve analiz
Modülasyon testi ve ses demodülasyonu
Laboratuvar, Ar-Ge ve eğitim kurumları

Kutu İçeriği

Güç kablosu
CD-ROM
Hızlı başlangıç kılavuzu
USB kablosu
Yakın Alan Probu (Opsiyonel) N-N Kablo, N-SMA Kablo, SMA-SMA Kablo, SMA Adaptör, Yakın Alan Probu, N-SMA Adaptör

Yararlı Kaynaklar
Owon XSA1015P-TG Spektrum Analizörü 10,4” DokEkr 1,5 GHz Teknik Doküman tıklayınız
Owon XSA1015P-TG Spektrum Analizörü 10,4” DokEkr 1,5 GHz  Kullanım Kılavuzu tıklayınız
