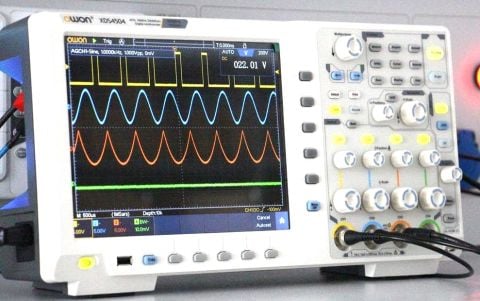

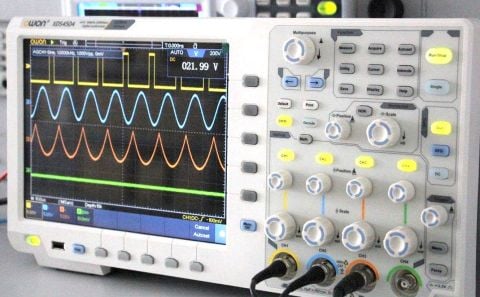

500 MHz 4 Kanal Osiloskop – XDS4504

500 MHz 4 Kanal Osiloskop – XDS4504

Owon XDS4504, 500 MHz bant genişliği, 4 kanal yapısı ve 5 GS/s örnekleme hızı ile yüksek hızlı ve senkronize ölçüm uygulamalarında üst düzey performans sunar. Geniş kayıt kapasitesi ve 600.000 wfms/s dalga yenileme hızı sayesinde düşük olasılıklı sinyallerin dahi güvenilir şekilde yakalanmasını sağlar.

Bu Model Kimler İçin Uygundur?

500 MHz bant genişliği ve 4 kanal yapısı ile yüksek frekanslı sinyallerin detaylı analizini gerektiren Ar-Ge, elektronik tasarım ve ileri seviye test uygulamalarında çalışan kullanıcılar için uygundur.

Neden Bu Model?

Yüksek örnekleme hızı, hızlı dalga yenileme performansı ve çok kanallı yapısı ile profesyonel kullanım için güçlü, hassas ve güvenilir bir masaüstü osiloskop sunar.

Owon XDS4504 Osiloskop 4 Kanal 500 MHz 10,4''Full Paket
 Osiloskop Özellikleri

Kanal Sayısı: 4
Bant Genişliği: 500 MHz
Gerçek Zamanlı Örnekleme: 5 GS/s
Bellek Derinliği: 400 M
Dalgaformu Yenileme Hızı: 600,000 wfms/s
Dikey Çözünürlük: 8 bit
Dikey Hassasiyet: 1 mV/div – 10 V/div (1 MΩ), 1 mV/div – 1 V/div (50 Ω)
Zaman Tabanı Aralığı: 500 ps/div – 1000 s/div
Giriş Empedansı: 1 MΩ ±2% || 15 pF ±5 pF; 50 Ω ±2%
Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth edge, logic, UART, I2C, SPI, CAN
Protokol Çözümleme : RS232, I2C, SPI, CAN
Otomatik Ölçümler: Periyot, frekans, RMS, Vpp, duty cycle, faz, gecikme, darbe genişliği, alan, yükselme/sönme süresi ve daha fazlası
Matematiksel İşlemler: +, –, ×, ÷, FFT, FFT RMS, integral, türev, kullanıcı tanımlı fonksiyonlar, dijital filtreleme

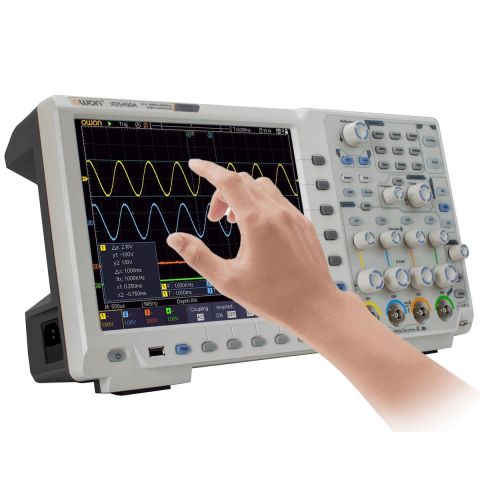

Ekran: 10.4 inç çoklu dokunmatik LCD ekran

Owon XDS4504 Osiloskop 4 Kanal 500 MHz 10,4''Full Paket

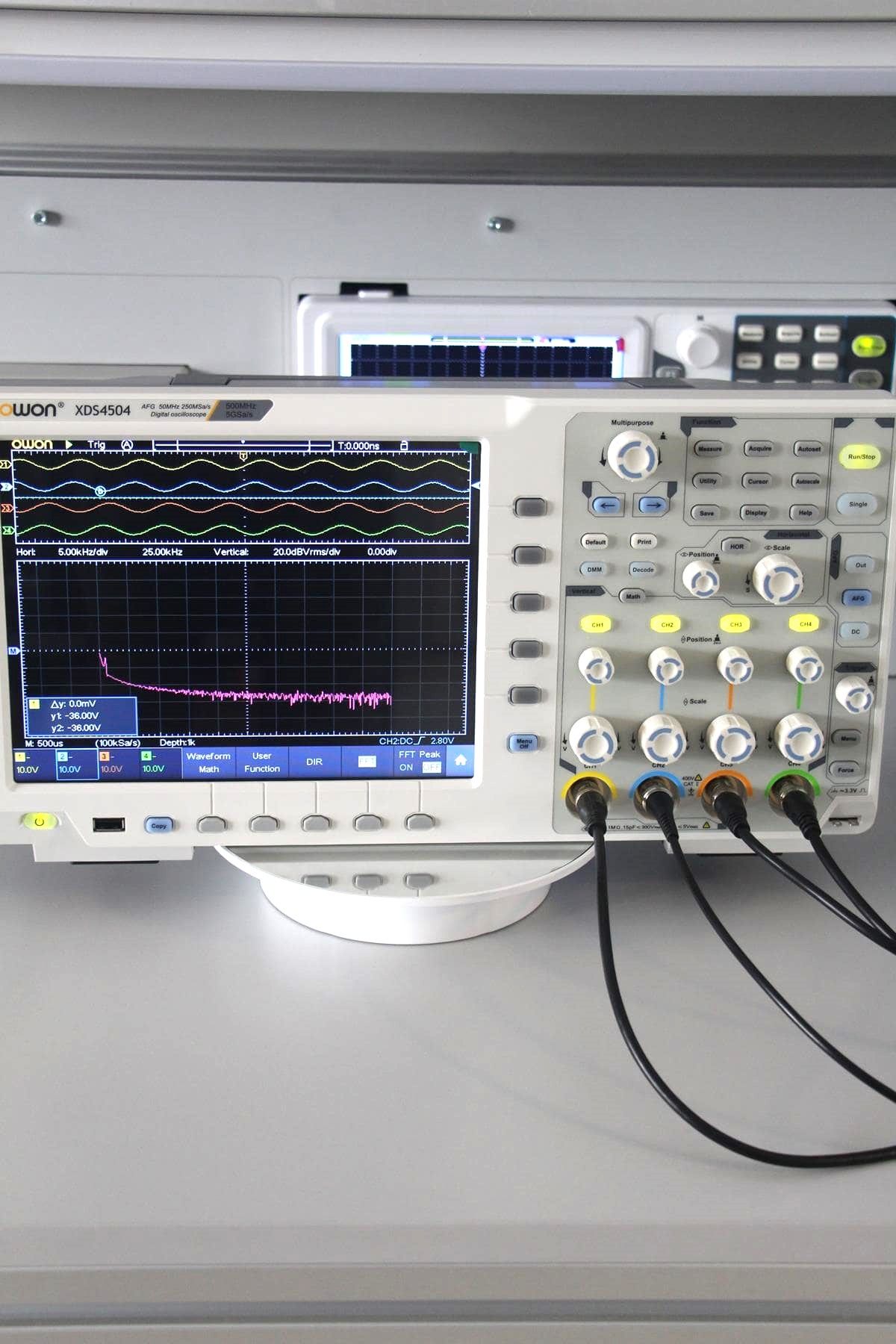

FFT Spektrum Analizörü Özellikleri

FFT Nokta Sayısı: 1 milyon
İşlevler: FFT, FFT RMS, zoom, dijital filtreleme
Kullanım: Frekans bileşenlerinin detaylı görüntülenmesi

Owon XDS4504 Osiloskop 4 Kanal 500 MHz 10,4''Full Paket
Sinyal Jeneratörü Özellikleri

Kanal Sayısı: 1
Maksimum Frekans: 50 MHz
Örnekleme Hızı: 250 MSa/s
Dikey Çözünürlük: 14 bit
Amplitüd:
• ≤50 MHz: 2 mVpp – 5 Vpp
• ≤25 MHz: 2 mVpp – 20 Vpp
Dalgaformu Uzunluğu: 16K
Standart Dalgaformları: Sinüs, kare, rampa, darbe, gürültü
Keyfi Dalgaformları: Sin(x)/x, exponential, step, toplam 64 yerleşik + kullanıcı tanımlı
Modülasyon Türleri: AM, FM, PM, FSK, Sweep, Burst

Owon XDS4504 Osiloskop 4 Kanal 500 MHz 10,4''Full Paket
 Frekans Sayacı Özellikleri

Doğruluk: Yüksek çözünürlük
Senkr. Çalışma: Osiloskop ile entegre

Owon XDS4504 Osiloskop 4 Kanal 500 MHz 10,4''Full Paket

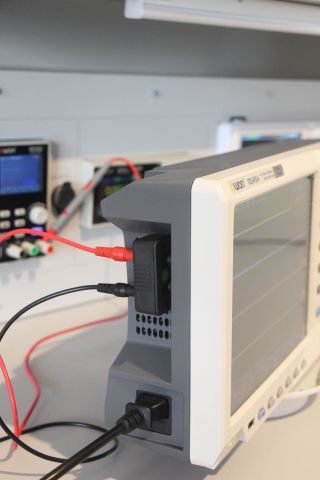

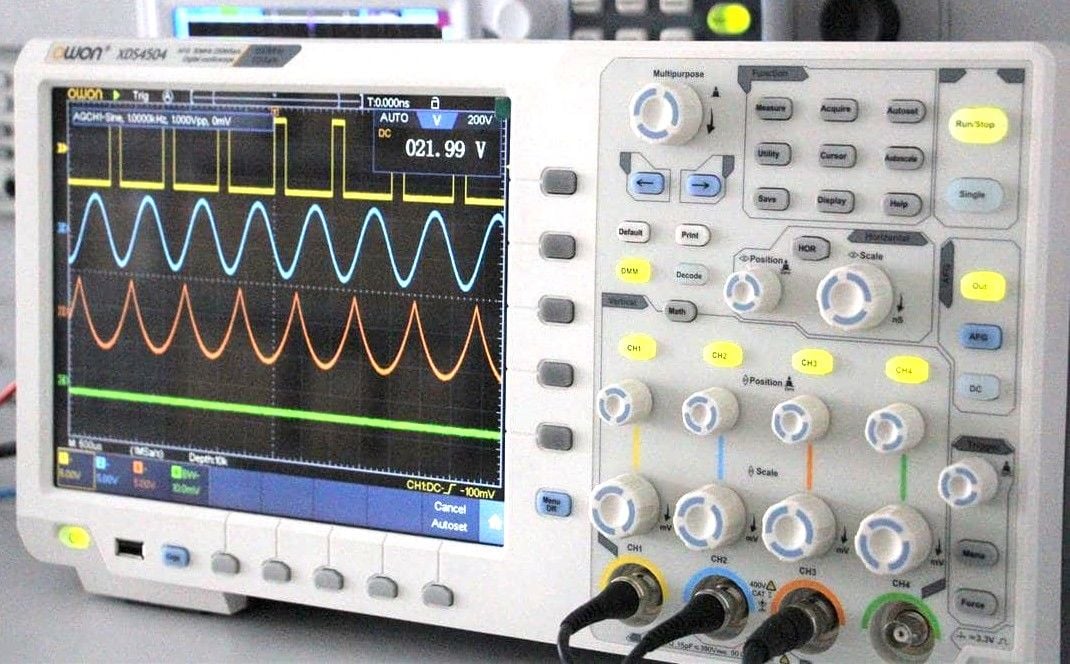

Multimetre Özellikleri

Gösterim: 4½ dijit
Ölçüm Türleri: Gerilim, akım, direnç, kapasite, frekans, duty cycle, süreklilik, diyot testi
True RMS: ✔
Otomatik Aralık: ✔

Owon XDS4504 Osiloskop 4 Kanal 500 MHz 10,4''Full Paket
Diğer Özellikler

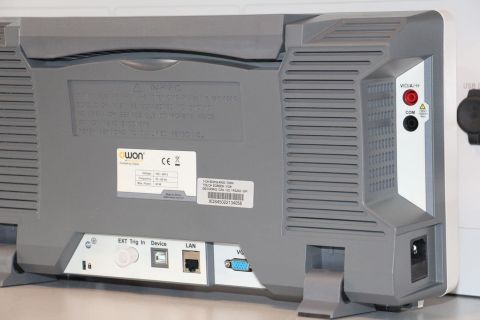

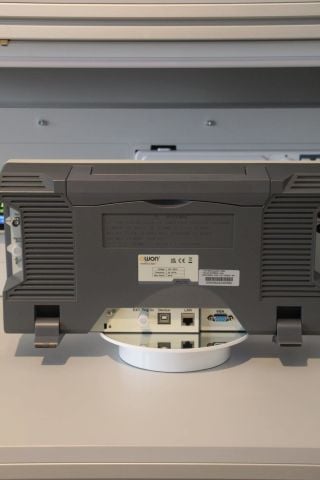

Arayüzler:
• USB Host & Device
• LAN port
• VGA çıkışı
• EXT Trigger Girişi
• Trigger Out (Pass/Fail)
Yazıcı Uyumluluğu: PictBridge
Dalgaformu Klonlama: Mevcut
Bode Diyagramı: Standart
Boyutlar: 422 x 226 x 135 mm
Ağırlık: Yaklaşık 5 kg

Owon XDS4504 Osiloskop 4 Kanal 500 MHz 10,4''Full Paket

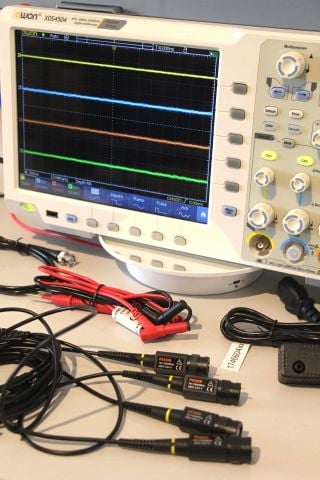

Kutu İçeriği

Güç kablosu
USB kablosu
4 adet osiloskop probu
Prob ayar aracı
Q9 kablosu
CD-ROM
Hızlı başlangıç kılavuzu
Multimetre probları, akım uzatma modülü

Owon XDS4504 Osiloskop 4 Kanal 500 MHz 10,4''Full Paket

Yararlı Kaynaklar:
Owon XDS4504 Osiloskop 4 Kanal 500 MHz 10,4''Full Paket Teknik Döküman tıklayınız
Owon XDS4504 Osiloskop 4 Kanal 500 MHz 10,4''Full Paket Kullanım Kılavuzu tıklayınız

––––––––––––––––––––––––––––––––––
