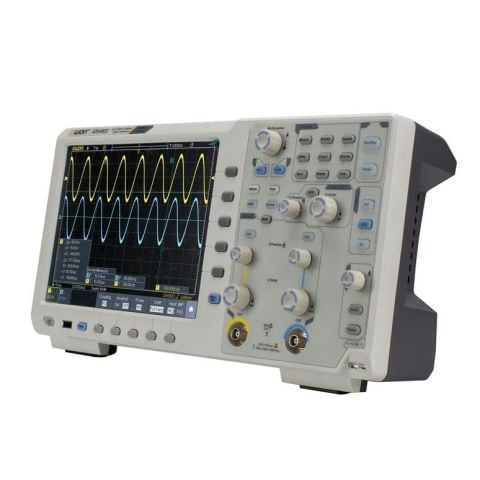

Owon XDS4502 Osiloskop – 500 MHz – 2 Kanal – 10.4” Dokunmatik (Full Paket)
Owon XDS4502 Osiloskop – 500 MHz – 2 Kanal – 10.4” Dokunmatik (Full Paket)
CMsense Teknik Seçimi:
Bu ürün, yüksek bant genişliği, hızlı kenar analizleri ve ileri seviye Ar-Ge testleri için tercih edilmiştir.
Türkiye’de Stokta – Hızlı Teslim
Bu model CMsense Teknoloji stoklarında mevcuttur.
Proje bazlı uygulamalar için bekleme süresi olmadan hızlı teslim avantajı sunar.
Bu fiyattan son 1 ürün

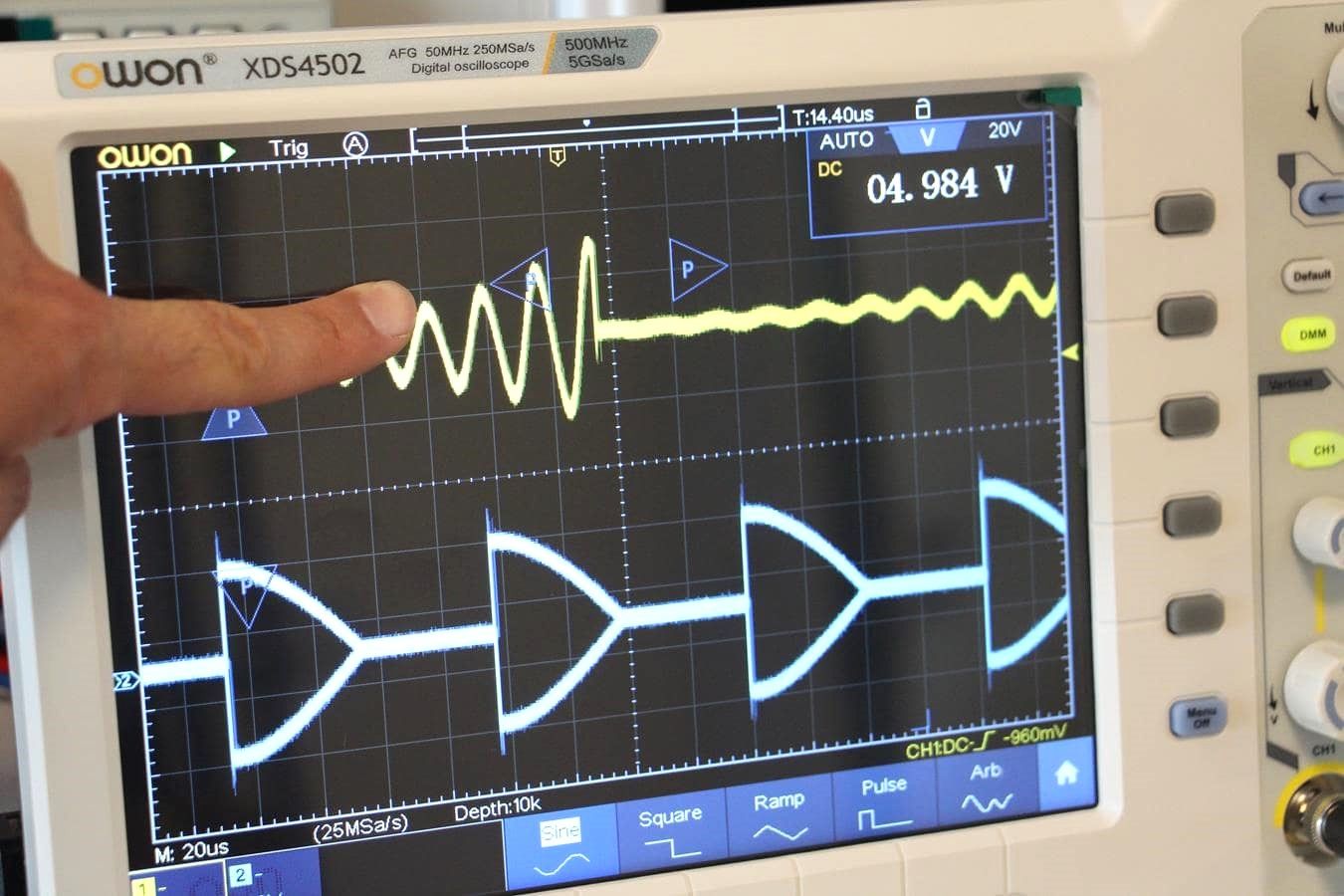

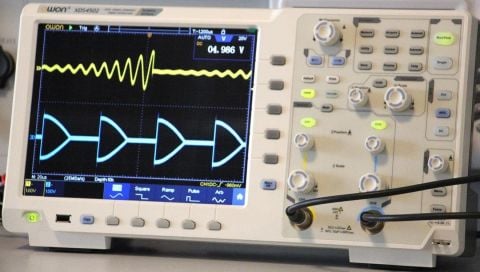

Owon XDS4502, 500 MHz bant genişliği ve 5 GS/s gerçek zamanlı örnekleme hızı ile, yüksek hızlı dijital ve analog sinyallerin analizine yönelik üst segment bir osiloskoptur.
Tek bir platformda 7 farklı ölçüm fonksiyonunu birleştirir:
Osiloskop · Sinyal Jeneratörü · FFT Spektrum Analizörü · Frekans Sayacı · Protokol Çözümleme · Multimetre · Bode Analizi
Geniş bellek derinliği ve yüksek dalgaformu yenileme hızı, kısa süreli ve nadir oluşan olayların güvenilir şekilde yakalanmasını sağlar.
Bu Model Kimler İçin Uygundur?
Yüksek hızlı dijital tasarım yapan Ar-Ge ekipleri
RF öncesi sinyal bütünlüğü ve kenar analizi
Güç elektroniği ve hızlı anahtarlama devreleri
Gömülü sistem ve haberleşme protokol analizi
Üniversite ve endüstriyel ileri seviye laboratuvarlar
Temel eğitim veya servis uygulamaları için bu model fazla gelişmiş olabilir.
Neden Owon XDS4502?
500 MHz bant genişliği ile hızlı sinyal kenarlarını doğru yakalama
5 GS/s örnekleme ile yüksek zaman çözünürlüğü
400 M derin bellek ile uzun kayıt ve detaylı analiz
Tek cihazda tam ölçüm istasyonu yaklaşımı
10.4” büyük dokunmatik ekran ile ergonomik kullanım
Owon XDS4502 Osiloskop – 500 MHz – 2 Kanal – 10.4” Dokunmatik (Full Paket)
Osiloskop Teknik Özellikleri
Kanal Sayısı: 2
Bant Genişliği: 500 MHz
Gerçek Zamanlı Örnekleme: 5 GS/s
Bellek Derinliği: 400 M
Dalgaformu Yenileme Hızı: 600.000 wfms/s
Dikey Çözünürlük: 8 bit
Dikey Hassasiyet:
• 1 mV/div – 10 V/div (1 MΩ)
• 1 mV/div – 1 V/div (50 Ω)
Zaman Tabanı Aralığı: 500 ps/div – 1000 s/div
Giriş Empedansı: 1 MΩ ±2% / 15 pF ±5 pF veya 50 Ω ±2%
Owon XDS4502 Osiloskop – 500 MHz – 2 Kanal – 10.4” Dokunmatik (Full Paket)
Tetikleme ve Protokol Analizi
Tetikleme Türleri:
Kenar, Video, Darbe, Eğim, Timeout, Pencere, N’inci Kenar, Mantık
Protokol Tetikleme & Çözümleme:
RS232 (UART), I²C, SPI, CAN
Owon XDS4502 Osiloskop – 500 MHz – 2 Kanal – 10.4” Dokunmatik (Full Paket)
FFT Spektrum Analizörü
FFT Uzunluğu: 1 milyon nokta
Analiz Modları: FFT, FFT RMS, Zoom
Dijital Filtreler: Alçak, Yüksek, Bant Geçiren, Bant Durduran
Owon XDS4502 Osiloskop – 500 MHz – 2 Kanal – 10.4” Dokunmatik (Full Paket)
Sinyal Jeneratörü (Dahil)
Kanal Sayısı: 1
Maksimum Frekans: 50 MHz
Örnekleme Hızı: 250 MSa/s
Dikey Çözünürlük: 14 bit
Dalgaformu Uzunluğu: 16K
Amplitüd:
≤ 50 MHz → 2 mVpp – 5 Vpp
≤ 25 MHz → 2 mVpp – 20 Vpp
Dalgaformları:
Sinüs, Kare, Rampa, Darbe, Gürültü
Keyfi Dalgaformları: 64 yerleşik + kullanıcı tanımlı
Modülasyon: AM, FM, PM, FSK, Sweep, Burst
Owon XDS4502 Osiloskop – 500 MHz – 2 Kanal – 10.4” Dokunmatik (Full Paket)
Frekans Sayacı
Yüksek çözünürlüklü frekans ölçümü
Osiloskop kanallarıyla senkron çalışma
Owon XDS4502 Osiloskop – 500 MHz – 2 Kanal – 10.4” Dokunmatik (Full Paket)
Multimetre (DMM) Özellikleri
Gösterim: 4½ digit
Ölçüm Türleri: Gerilim, Akım, Direnç, Kapasite, Frekans, Duty Cycle
True RMS: Var
Otomatik Ölçeklendirme: Var
Owon XDS4502 Osiloskop – 500 MHz – 2 Kanal – 10.4” Dokunmatik (Full Paket)
Görsel, Bağlantılar ve Ek Özellikler
Ekran: 10.4 inç çoklu dokunmatik LCD

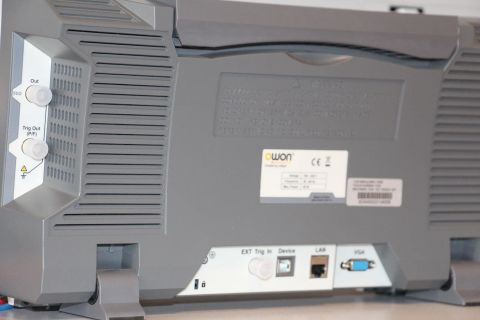

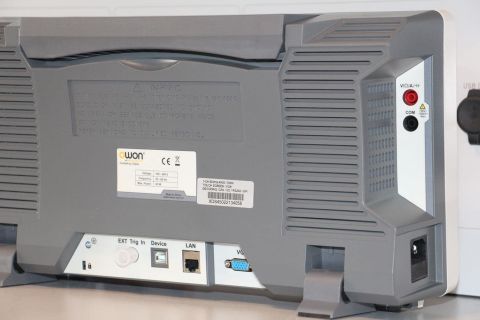

Arayüzler:
USB Host & Device
LAN
VGA çıkışı
Trigger Out (Pass/Fail)
Harici Trigger girişi
Dalgaformu Klonlama: Var
Bode Diyagramı: Dahil
Yazıcı Desteği: PictBridge uyumlu
Owon XDS4502 Osiloskop – 500 MHz – 2 Kanal – 10.4” Dokunmatik (Full Paket)
Güç ve Fiziksel Özellikler
Boyutlar: 422 × 226 × 135 mm
Ağırlık: Yaklaşık 5 kg
Owon XDS4502 Osiloskop – 500 MHz – 2 Kanal – 10.4” Dokunmatik (Full Paket)
Güç kablosu
USB kablosu
2 adet osiloskop probu
Prob ayar aracı
Q9 kablosu
CD-ROM
Hızlı başlangıç kılavuzu
Multimetre probları
Akım uzatma modülü
CMsense Teknik Yaklaşımı
XDS4502, yüksek hızlı ölçüm, ileri seviye analiz ve tek cihazda çoklu fonksiyon gerektiren uygulamalar için seçilmiştir.
Satış sonrası destek, teknik danışmanlık ve uygulama doğrulaması CMsense tarafından sağlanır.
Owon XDS4502 Osiloskop 2 Kanal 500 MHz 10,4''Full paket
Yararlı Kaynaklar:
Owon XDS4502 Osiloskop 2 Kanal 500 MHz 10,4''Full paket Teknik Döküman tıklayınız
Owon XDS4502 Osiloskop 2 Kanal 500 MHz 10,4''Full paket Kullanım Kılavuzu tıklayınız
––––––––––––––––––––––––––––––––––
