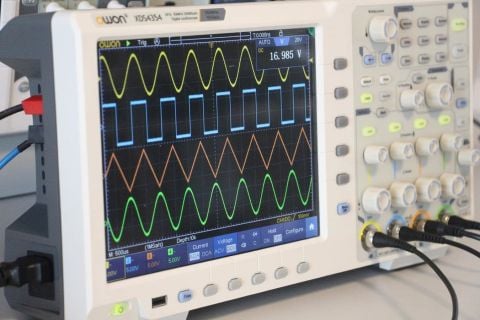

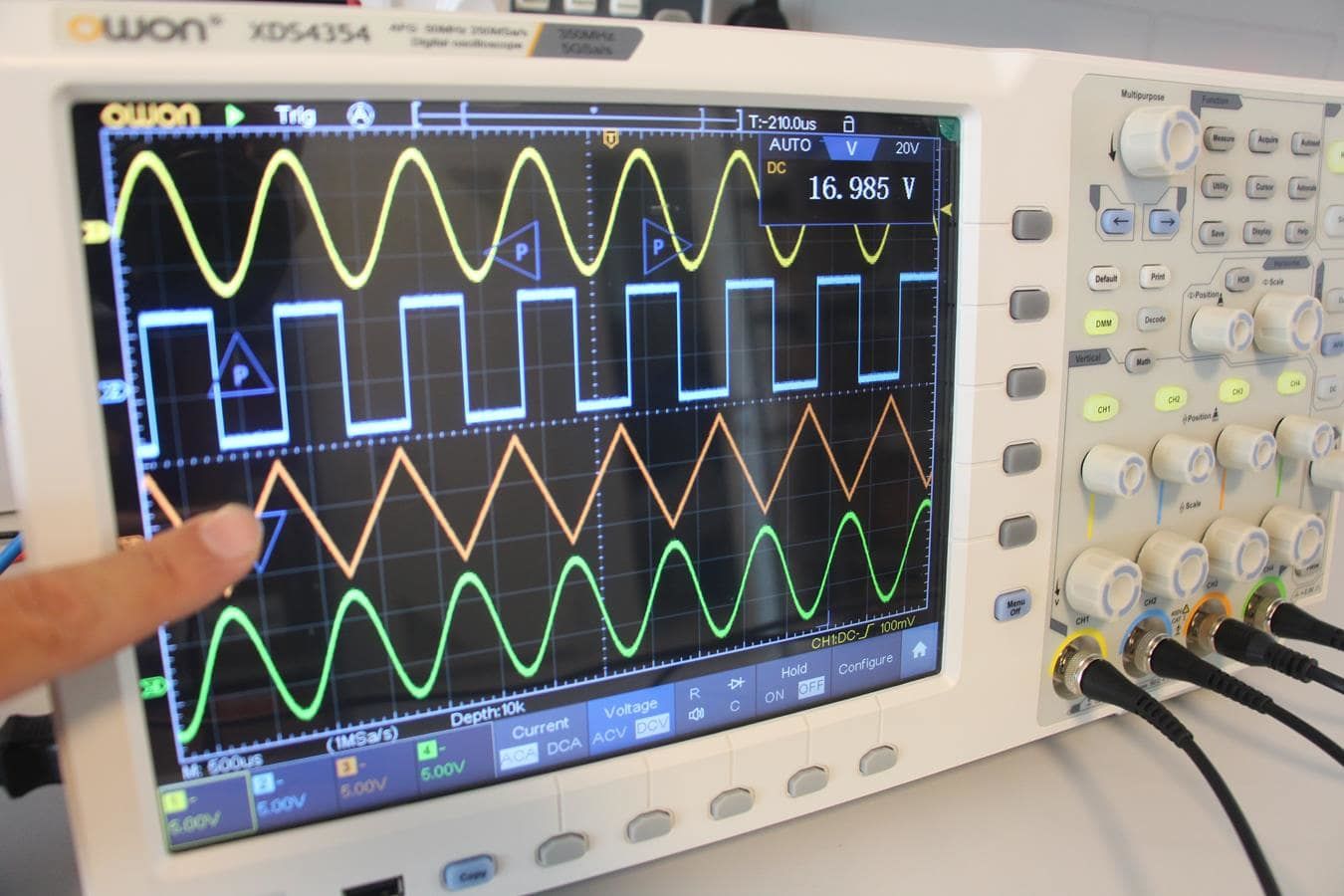

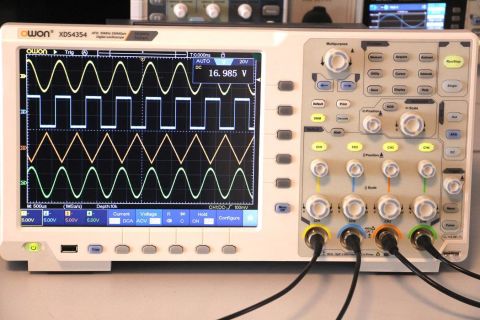

Owon XDS4354, yüksek çözünürlüklü dokunmatik ekranı ve gelişmiş donanım özellikleriyle öne çıkan profesyonel seviye bir test cihazıdır. 7 farklı ölçüm fonksiyonunu tek bir cihazda birleştirir: Osiloskop + Sinyal Jeneratörü + FFT Spektrum Analizörü + Frekans Sayacı + Protokol Çözücü + Multimetre + Bode Analizörü. 350 MHz bant genişliği ve 4 bağımsız kanal ile karmaşık devrelerin eşzamanlı analizini sağlar.Owon
XDS4354 Osiloskop 350MHz 4 Kanal 10,4'' Full paket
Osiloskop Özellikleri

Kanal Sayısı: 4
Bant Genişliği: 350 MHz
Gerçek Zamanlı Örnekleme: 5 GS/s
Bellek Derinliği: 400 M
Dalgaformu Yenileme Hızı: 600,000 wfms/s
Dikey Çözünürlük: 8 bit
Dikey Hassasiyet: 1 mV/div – 10 V/div (1 MΩ), 1 mV/div – 1 V/div (50 Ω)
Zaman Tabanı Aralığı: 500 ps/div – 1000 s/div
Giriş Empedansı: 1 MΩ ±2% || 15 pF ±5 pF; 50 Ω ±2%
Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth edge, logic, UART, I2C, SPI, CAN
Protokol Çözümleme: RS232, I2C, SPI, CAN
Otomatik Ölçümler: Periyot, frekans, Vpp, RMS, faz, duty cycle, darbe genişliği, gecikme, alan vb.
Matematiksel İşlemler: +, –, ×, ÷, FFT, FFT RMS, integral, türev, dijital filtre, kullanıcı tanımlı işlemler
Ekran: 10.4 inç çoklu dokunmatik LCD ekran

Owon XDS4354 Osiloskop 350MHz 4 Kanal 10,4'' Full paket
 FFT Spektrum Analizörü Özellikleri

FFT Nokta Sayısı: 1 milyon
Analiz İşlevleri: FFT, FFT RMS, zoom, dijital filtreleme
Kullanım Alanı: Frekans bileşenlerinin hassas analizleri

Owon XDS4354 Osiloskop 350MHz 4 Kanal 10,4'' Full paket
Sinyal Jeneratörü Özellikleri

Kanal Sayısı: 1
Maksimum Frekans: 50 MHz
Örnekleme Hızı: 250 MSa/s
Dikey Çözünürlük: 14 bit
Amplitüd:
• ≤50 MHz: 2 mVpp – 5 Vpp
• ≤25 MHz: 2 mVpp – 20 Vpp
Dalgaformu Uzunluğu: 16K
Dalgaformları: Sinüs, kare, rampa, darbe, gürültü, sin(x)/x, exponential, step ve 64 yerleşik + kullanıcı tanımlı
Modülasyon Türleri: AM, FM, PM, FSK, Sweep, Burst

Owon XDS4354 Osiloskop 350MHz 4 Kanal 10,4'' Full paket
Frekans Sayacı Özellikleri

Doğruluk: Yüksek çözünürlük
Entegrasyon: Osiloskop ölçümleri ile entegre çalışır

Owon XDS4354 Osiloskop 350MHz 4 Kanal 10,4'' Full paket
Multimetre Özellikleri

Gösterim: 4½ dijit
Ölçüm Türleri: Gerilim, akım, direnç, kapasite, frekans, duty cycle, süreklilik, diyot testi
True RMS: ✔
Otomatik Aralık: ✔

Owon XDS4354 Osiloskop 350MHz 4 Kanal 10,4'' Full paket
Diğer Özellikler

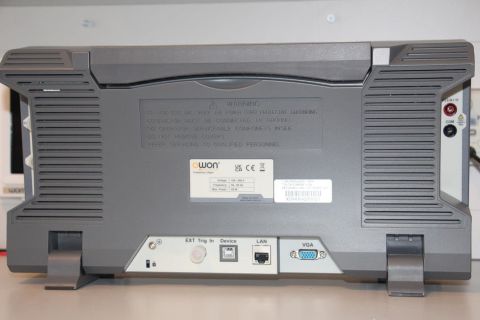

Arayüzler:
• USB Host & Device
• LAN port
• VGA çıkışı
• EXT Trigger Girişi
• Trigger Out (Pass/Fail)
Yazıcı Uyumluluğu: PictBridge
Bode Plot (Genlik-Frekans Analizi): Standart
Boyutlar: 422 x 226 x 135 mm
Ağırlık: Yaklaşık 5 kg

Owon XDS4354 Osiloskop 350MHz 4 Kanal 10,4'' Full paket
Kutu İçeriği

Güç kablosu
USB kablosu
4 adet osiloskop probu
Prob ayar aracı
Q9 kablosu
CD-ROM
Hızlı başlangıç kılavuzu
Multimetre probları, akım uzatma modülü
