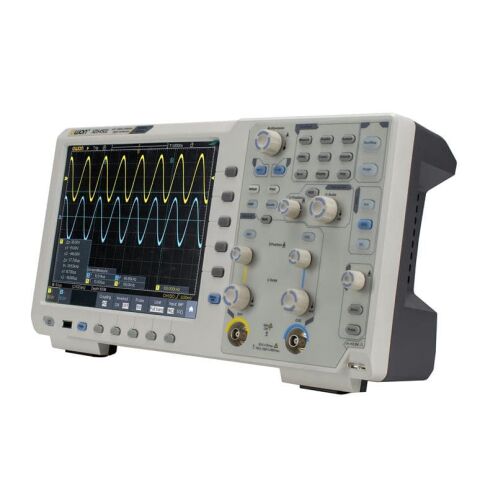

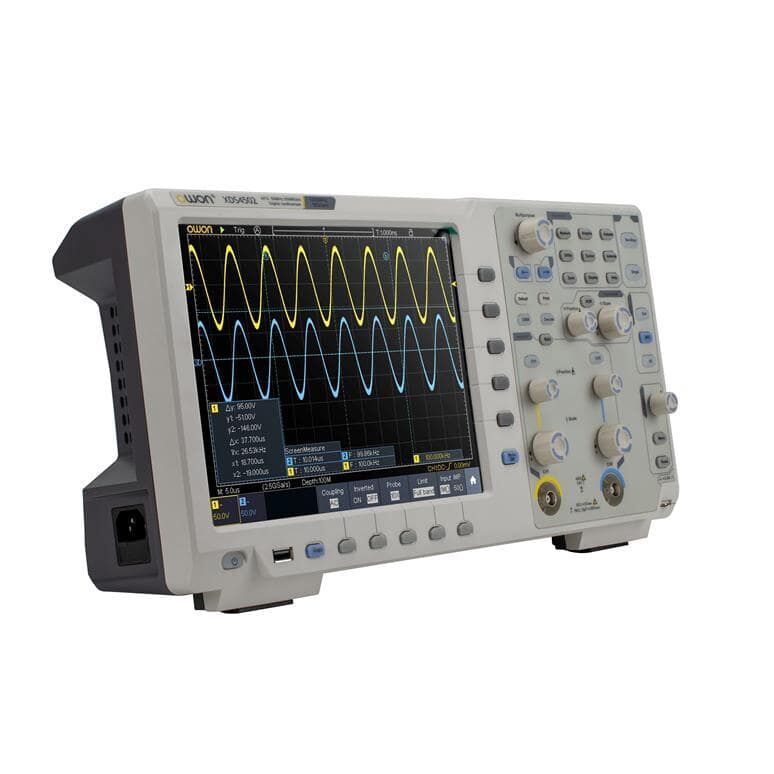

Owon XDS4352 Dij. Osiloskop 350MHz 2 Kanal 10,4'' Full paket

Owon XDS4352 Dij. Osiloskop 350MHz 2 Kanal 10,4'' Full paket
Owon XDS4352, 7 farklı ölçüm cihazını tek bir gövdede toplayan gelişmiş bir test çözümüdür: Osiloskop + Sinyal Jeneratörü + FFT Spektrum Analizörü + Frekans Sayacı + Protokol Çözücü + Multimetre + Genlik-Frekans Analizörü. 350 MHz bant genişliği, 5 GS/s örnekleme hızı ve 600.000 wfms/s yenileme hızı ile yüksek hızlı ve düşük olasılıklı olayları kolaylıkla yakalar. Geniş dokunmatik ekranı ve çoklu arayüzleri sayesinde hem laboratuvarlarda hem de ileri seviye mühendislik uygulamalarında tercih edilir.

Owon XDS4352 Dij. Osiloskop 350MHz 2 Kanal 10,4'' Full paket
Osiloskop Özellikleri

Kanal Sayısı: 2
Bant Genişliği: 350 MHz
Gerçek Zamanlı Örnekleme: 5 GS/s
Bellek Derinliği: 400 M
Dalgaformu Yenileme Hızı: 600,000 wfms/s
Dikey Çözünürlük: 8 bit
Dikey Hassasiyet: 1 mV/div – 10 V/div (1 MΩ), 1 mV/div – 1 V/div (50 Ω)
Zaman Tabanı Aralığı: 500 ps/div – 1000 s/div
Giriş Empedansı: 1 MΩ ±2% || 15 pF ±5 pF; 50 Ω ±2%
Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth edge, logic, UART, I2C, SPI, CAN
Otomatik Ölçümler: Periyot, frekans, RMS, Vpp, faz, gecikme, alan, darbe genişliği ve daha fazlası
Matematiksel İşlemler: +, –, ×, ÷, FFT, FFT RMS, integral, türev, filtreleme, kullanıcı tanımlı işlemler
Protokol Çözümleme: RS232, I2C, SPI, CAN
Ekran: 10.4 inç çoklu dokunmatik LCD ekran

Owon XDS4352 Dij. Osiloskop 350MHz 2 Kanal 10,4'' Full paket
Spektrum Analizörü Özellikleri

FFT Uzunluğu: 1 milyon nokta
Analiz Türleri: FFT, FFT RMS, zoom, dijital filtreleme
Kullanım Alanı: Gerilim sinyallerinin frekans bileşenlerini hassas analiz etme

Owon XDS4352 Dij. Osiloskop 350MHz 2 Kanal 10,4'' Full paket

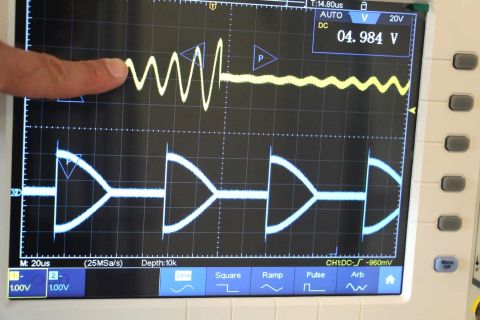

Sinyal Jeneratörü Özellikleri

Kanal Sayısı: 1
Maksimum Frekans: 50 MHz
Örnekleme Hızı: 250 MSa/s
Dikey Çözünürlük: 14 bit
Amplitüd:
• ≤50 MHz: 2 mVpp – 5 Vpp
• ≤25 MHz: 2 mVpp – 20 Vpp
Dalgaformu Uzunluğu: 16K
Standart Dalgaformları: Sinüs, kare, rampa, darbe, gürültü
Keyfi Dalgaformları: Sin(x)/x, step, exponential, kullanıcı tanımlı
Modülasyon: AM, FM, PM, FSK, Sweep, Burst

Owon XDS4352 Dij. Osiloskop 350MHz 2 Kanal 10,4'' Full paket
Frekans Sayacı Özellikleri

Ölçüm Hassasiyeti: Yüksek çözünürlüklü sayım sistemi
Entegre: Osiloskop ile senkronize çalışır

Owon XDS4352 Dij. Osiloskop 350MHz 2 Kanal 10,4'' Full paket

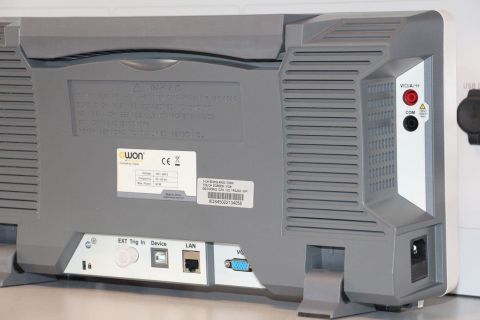

Multimetre Özellikleri

Gösterim: 4½ dijit
Ölçüm Türleri: Gerilim, akım, direnç, kapasite, frekans, duty cycle, süreklilik, diyot testi
True RMS: ✔
Otomatik Ölçeklendirme: ✔

Owon XDS4352 Dij. Osiloskop 350MHz 2 Kanal 10,4'' Full paket
 Diğer Özellikler

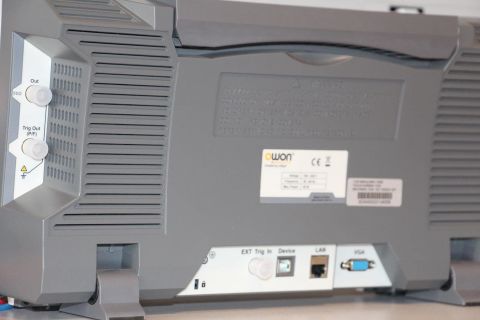

Arayüzler:
• USB Host & Device
• LAN
• VGA çıkışı
• Trigger Out (Pass/Fail)
• Harici Trigger Girişi

Yazıcı Desteği: PictBridge uyumlu
Dalgaformu Kopyalama: Kayıtlı dalgaformdan hızlı üretim
Bode Diyagramı: Standart olarak mevcut
Boyutlar: 422 x 226 x 135 mm
Ağırlık: Yaklaşık 5 kg

Owon XDS4352 Dij. Osiloskop 350MHz 2 Kanal 10,4'' Full paket
Kutu İçeriği

Güç kablosu
USB kablosu
2 adet osiloskop probu
Prob ayar aracı
Q9 kablosu
CD-ROM
Hızlı başlangıç kılavuzu
Multimetre probları, akım modülü
