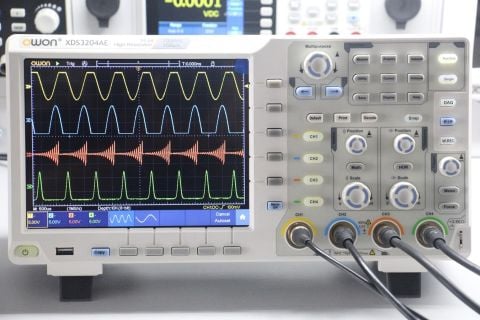

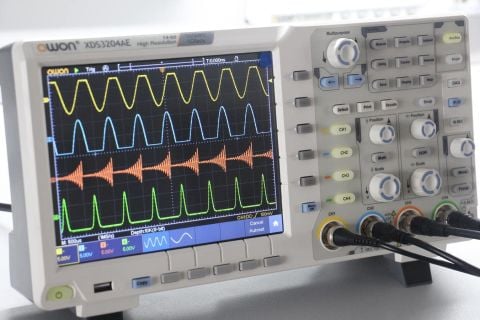

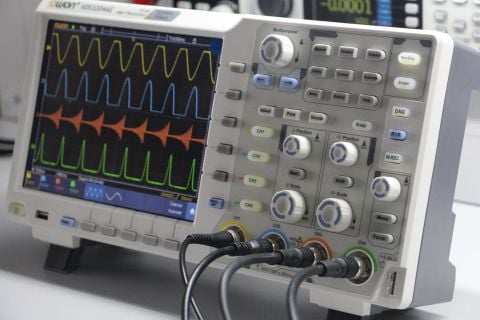

Owon XDS3204AE Dijital Osiloskop 200 MHZ 4 Kanal 14bit

Owon XDS3204AE Dijital Osiloskop 200 MHZ 4 Kanal 14bit
Owon XDS3204AE, 14 bit yüksek çözünürlüklü ADC yapısı ve gelişmiş tetikleme sistemleri ile daha hassas ve doğru sinyal ölçümleri sağlar. 4 kanal desteği, 200 MHz bant genişliği, çoklu protokol çözümleme ve 8 inç dokunmatik ekran ile profesyonel analiz ihtiyaçlarına çözüm sunar. Kompakt ve kullanıcı dostu tasarımı sayesinde hem eğitim hem de teknik alanlarda verimli kullanım imkânı sağlar.

Owon XDS3204AE Dijital Osiloskop 200 MHZ 4 Kanal 14bit
Osiloskop Özellikleri

Kanal Sayısı: 4
Bant Genişliği: 200 MHz
Gerçek Zamanlı Örnekleme: 1 GS/s
Dikey Çözünürlük: 14 bit
Bellek Derinliği: 40 M
Dalgaformu Yenileme Hızı: Maksimum 70,000 wfms/s
Zaman Tabanı Aralığı: 1 ns/div – 1000 s/div, 1-2-5 adımlarla
Dikey Hassasiyet: 1 mV/div – 10 V/div
Dikey Gerilim Aralığı: ±2V (1 mV – 50 mV), ±20V (100 mV – 1 V), ±200V (2 V – 10 V)

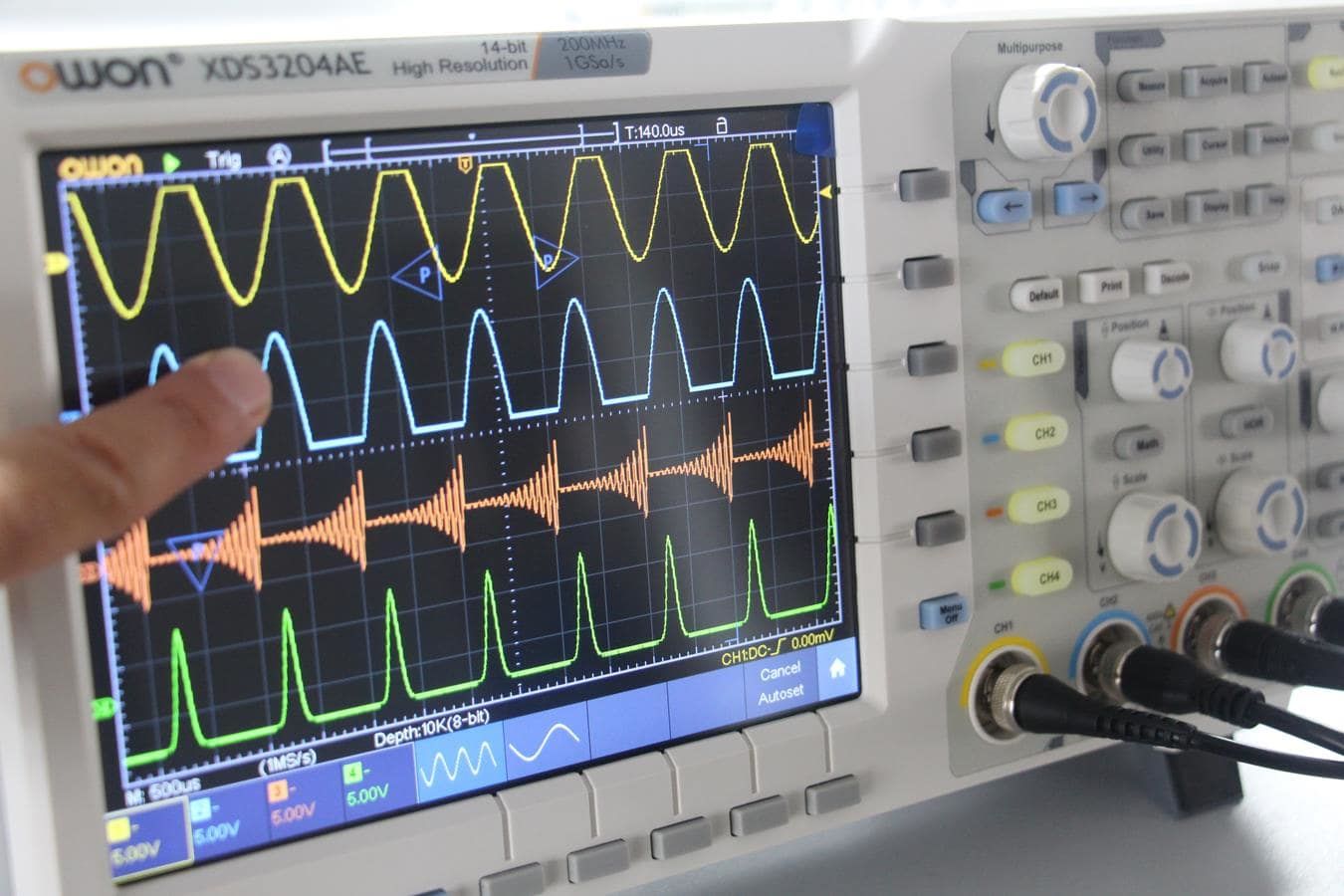

Ekran: 8 inç renkli LCD, 800 x 600 piksel, kapasitif dokunmatik ekran
Zamanlama Doğruluğu: ±2.5 ppm
Giriş Kuplajı: DC, AC, GND
Frekans Sayacı: Mevcut
Interpolasyon: sin(x)/x

Owon XDS3204AE Dijital Osiloskop 200 MHZ 4 Kanal 14bit
Tetikleme ve Ölçüm Özellikleri

Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth edge, logic, I2C, SPI, RS232, CAN
Tetikleme Modları: Otomatik, Normal, Tek
Protokol Çözümleme (Dahili): I2C, SPI, RS232, CAN
Matematiksel İşlemler: +, –, ×, ÷, FFT, FFT RMS, integral, türev, karekök, kullanıcı tanımlı fonksiyon
Otomatik Ölçümler: Vpp, Vrms, Vavg, Frekans, Periyot, Rise/Fall Time, Delay, Phase, Duty Cycle, Pulse Count ve daha fazlası
Waveform Depolama: 100 dalgaformu

Owon XDS3204AE Dijital Osiloskop 200 MHZ 4 Kanal 14bit

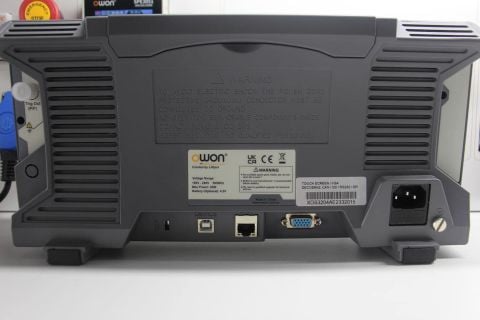

İletişim ve Uzaktan Erişim

USB: USB Host & USB Device
LAN: Ethernet bağlantı noktası
Trig Out: Pass/Fail tetikleme çıkışı
VGA: Harici monitör desteği (opsiyonel)
PictBridge: Yazıcı desteği
SCPI / LabVIEW: Uzaktan kontrol desteği

Güç ve Fiziksel Özellikler

Güç Girişi: 100 V – 240 V AC, 50/60 Hz, CAT II
Sigorta: 2A, T sınıfı, 250 V
Boyutlar (G x Y x D): 340 x 177 x 90 mm
Ağırlık: Yaklaşık 2.6 kg

Owon XDS3204AE Dijital Osiloskop 200 MHZ 4 Kanal 14bit
Opsiyonel Özellikler ve Modüller

Batarya Modülü: 3.7V, 13200 mAh taşınabilir pil desteği
WiFi Modülü: Kablosuz bağlantı desteği
AWG (Keyfi Dalgaform Jeneratörü): 1 kanal
DMM (Dijital Multimetre): Ek ölçüm fonksiyonları
VGA + AV Port: Genişletilmiş video aktarımı
Ek Aksesuarlar: Kapasitans modülü, multimetre probları, yumuşak taşıma çantası, Q9 kablosu

Owon XDS3204AE Dijital Osiloskop 200 MHZ 4 Kanal 14bit
Kutu İçeriği

Güç Kablosu
USB Kablosu
4 Adet Osiloskop Probu
Prob Ayar Aracı
CD-ROM
Hızlı Başlangıç Kılavuzu
