Owon XDS3202F Osiloskop 200MHZ 2 Ch. 8'' Full versiyon

Owon XDS3202F Osiloskop 200MHZ 2 Ch. 8'' Full versiyon

Owon XDS3202F, 200 MHz bant genişliği ve 2 GS/s örnekleme hızıyla yüksek performanslı dijital ölçümler sunar. Entegre multimetre, sinyal jeneratörü, Wi-Fi modülü ve veri kaydedici fonksiyonları ile “tam donanımlı” bir test çözümüdür. 8 inç kapasitif dokunmatik ekranı, kullanıcı dostu arayüzü ve gelişmiş tetikleme seçenekleriyle öne çıkar. SCPI ve LabVIEW desteği sayesinde otomasyon sistemlerine de kolayca entegre edilebilir.

Owon XDS3202F Osiloskop 200MHZ 2 Ch. 8'' Full versiyon
Teknik Özellikler

Model: XDS3202F
Bant Genişliği: 200 MHz
Örnekleme Hızı: 2 GS/s
Kanal Sayısı: 2 + 1 (harici)
Dikey Çözünürlük (A/D): 8 bit
Kayıt Uzunluğu: 40 M
Dalgaformu Yenileme Hızı: 75.000 wfms/s
Yatay Zaman Tabanı: 1 ns/div – 1000 s/div (1-2-5 adım)
Dikey Hassasiyet: 1 mV/div – 10 V/div
Giriş Kuplajı: DC, AC, GND
Tetikleme Türleri: Edge, Pulse, Video, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN
Veri Yolu Kod Çözme: I2C, SPI, RS232, CAN (standart)

Owon XDS3202F Osiloskop 200MHZ 2 Ch. 8'' Full versiyon

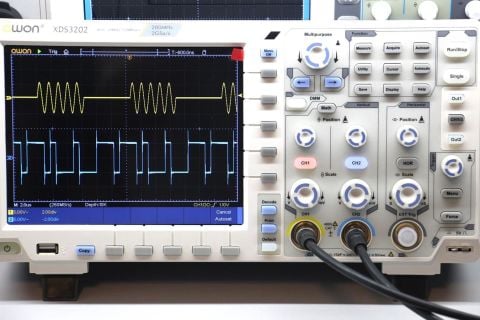

Görsel ve Ekran Özellikleri

Ekran: 8 inç renkli LCD
Çözünürlük: 800 x 600 piksel

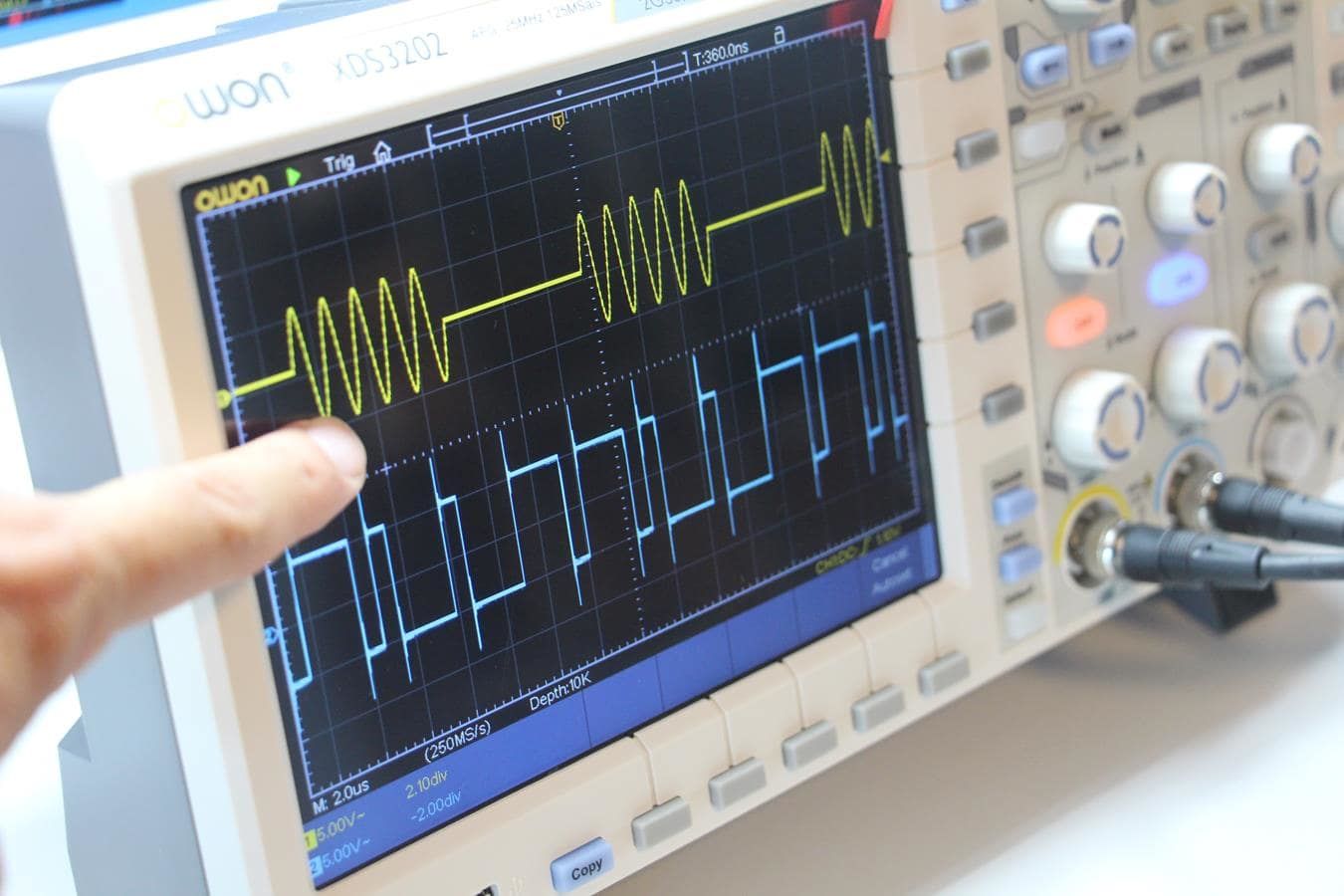

Ekran Tipi: Kapasitif dokunmatik ekran

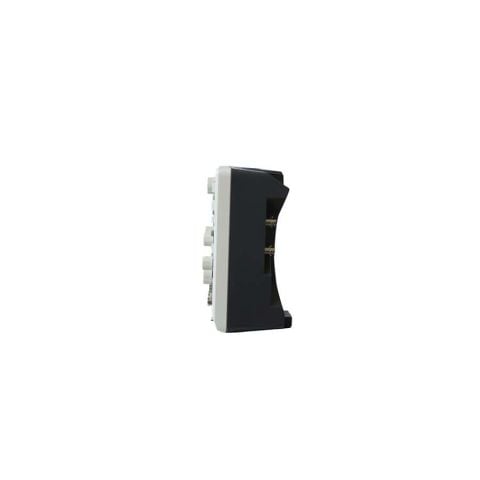

Gövde Yapısı: Ultra ince, yer tasarruflu tasarım
Video Çıkışı: VGA ve AV (standart)

Owon XDS3202F Osiloskop 200MHZ 2 Ch. 8'' Full versiyon
Depolama ve Yazılım

Veri Kaydedici: Dahili kayıt işlevi
SCPI Desteği: Var
LabVIEW Desteği: Var
Protokol Çözümleme: I2C, SPI, RS232, CAN çözümleme (dahil)

Güç ve Fiziksel Özellikler

Güç Girişi: 100 V – 240 V AC, 50/60 Hz
Pil (opsiyonel): 3.7 V, 13200 mAh
Boyutlar (G x Y x D): 340 x 177 x 90 mm
Ağırlık: 2.60 kg ± 200 g

Owon XDS3202F Osiloskop 200MHZ 2 Ch. 8'' Full versiyon

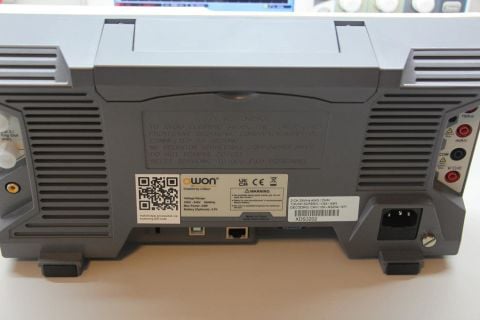

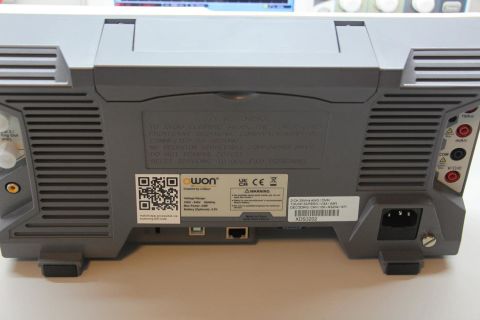

İletişim ve Bağlantılar

USB: USB Host ve USB Device
LAN: Ethernet bağlantısı
VGA: Harici ekran bağlantısı
Trig Out: Pass/Fail tetik çıkışı
PictBridge: Desteklenir
Wi-Fi: Dahil

Owon XDS3202F Osiloskop 200MHZ 2 Ch. 8'' Full versiyon
Kullanım Alanları

Elektronik devre tasarımı ve testi
Ar-Ge ve ürün geliştirme
Üretim hattı kalite kontrol
Eğitim laboratuvarları
Otomasyon ve endüstriyel bakım uygulamaları

Kutu İçeriği

Güç kablosu
USB kablosu
2 adet osiloskop probu
Prob ayar tornavidası
CD-ROM
Hızlı başlangıç kılavuzu
Multimetre probu (isteğe bağlı)
Q9 kablosu (isteğe bağlı)
Yumuşak taşıma çantası (isteğe bağlı)
Pil (isteğe bağlı)
Kapasite genişletme modülü (isteğe bağlı)
