Owon XDS3202 Osiloskop 200MHZ 2 Kanal 8'' DokEkr-Decode

Owon XDS3202 Osiloskop 200MHZ 2 Kanal 8'' DokEkr-Decode

Owon XDS3202, 200 MHz bant genişliği ve 2 GS/s örnekleme hızıyla hızlı sinyal yakalama ve güvenilir ölçümler için ideal bir dijital osiloskoptur. 8 bit çözünürlüğü, düşük arka plan gürültüsü ve 40M kayıt derinliği ile hassasiyet gerektiren ölçümler için uygundur. Çoklu tetikleme türleri, protokol çözümleme yetenekleri ve genişletilebilir modülleriyle eğitim, üretim ve bakım/test alanlarında kullanıma uygundur.

Owon XDS3202 Osiloskop 200MHZ 2 Kanal 8'' DokEkr-Decode
 Osiloskop Özellikleri

Kanal Sayısı: 2 + EXT
Bant Genişliği: 200 MHz
Gerçek Zamanlı Örnekleme: 2 GS/s
Dikey Çözünürlük: 8 bit
Bellek Derinliği: 40 M
Dalgaformu Yenileme Hızı: Maksimum 70,000 wfms/s
Dikey Hassasiyet: 1 mV/div – 10 V/div
Zaman Tabanı Aralığı: 1 ns/div – 1000 s/div
Giriş Empedansı: 1 MΩ ±2%, paralel 20 pF ±3 pF
Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth edge, logic, UART, I2C, SPI, CAN
Protokol Çözümleme : RS232, I2C, SPI, CAN
Matematiksel İşlemler: +, –, ×, ÷, FFT, FFT RMS, integral, türev, karekök, kullanıcı tanımlı, dijital filtre
Ekran: 8 inç renkli LCD, 800x600 çözünürlük, dokunmatik
Boyutlar: 340 x 177 x 90 mm
Ağırlık: Yaklaşık 2.6 kg

Owon XDS3202 Osiloskop 200MHZ 2 Kanal 8'' DokEkr-Decode
Genişletilebilir Özellikler (Opsiyonel)

AWG (Sinyal Jeneratörü):  25 MHz / 50 MHz keyfi dalgaform üretimi
Multimetre Modülü: Gerilim, akım, direnç, kapasitans, frekans, süreklilik, diyot testi
Veri Kaydedici: Uzun süreli veri izleme ve kayıt imkanı
Batarya Desteği: 3.7V, 13200 mAh taşınabilir pil desteği
WiFi Modülü: Kablosuz bağlantı için genişletme

Owon XDS3202 Osiloskop 200MHZ 2 Kanal 8'' DokEkr-Decode

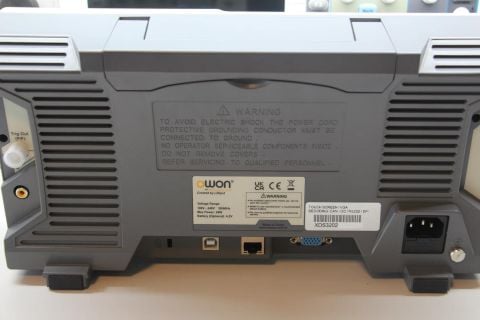

 İletişim ve Arayüzler

USB: USB Host & USB Device
LAN: Ethernet bağlantı noktası
Trig Çıkışı: Trig Out (P/F)
VGA: Harici monitör desteği (opsiyonel)
Yazıcı Desteği: PictBridge uyumlu

Owon XDS3202 Osiloskop 200MHZ 2 Kanal 8'' DokEkr-Decode
Kutu İçeriği

Güç Kablosu
USB Kablosu
2 Adet Osiloskop Probu
Prob Ayar Aracı
Q9 Kablosu
CD-ROM
Hızlı Başlangıç Kılavuzu
Opsiyonel: Multimetre probları, kapasitans modülü, taşıma çantası, batarya

Owon XDS3202 Osiloskop 200MHZ 2 Kanal 8'' DokEkr-Decode

Yararlı Kaynaklar:
Owon XDS3202 Osiloskop 200MHZ 2 Kanal 8'' DokEkr-Decode Teknik Doküman tıklayınız
Owon XDS3202 Osiloskop 200MHZ 2 Kanal 8'' DokEkr-Decode Kullanım Kılavuzu tıklayınız
