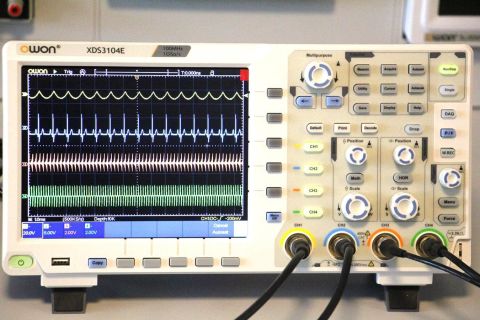

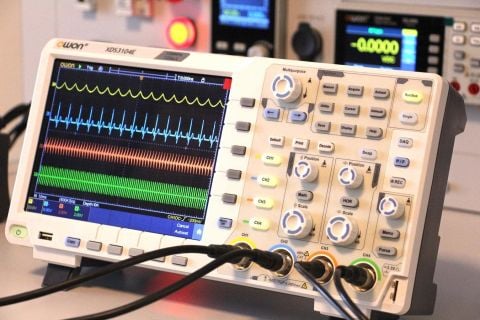

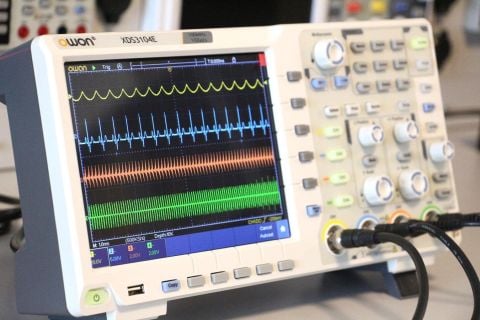

100 MHz 4 Kanal Osiloskop – XDS3104E
100 MHz 4 Kanal Osiloskop – XDS3104E
Owon XDS3104E, 100 MHz bant genişliği, 1 GS/s örnekleme hızı ve 4 kanal yapısı ile çoklu sinyal analizlerinde güvenilir performans sunar. Gelişmiş tetikleme sistemi ve analiz özellikleri sayesinde elektronik tasarım, test ve eğitim uygulamalarında kararlı ölçüm imkânı sağlar.
Bu Model Kimler İçin Uygundur?
100 MHz bant genişliği ve 4 kanal yapısı ile elektronik tasarım, Ar-Ge ve çoklu sinyal analizine ihtiyaç duyan test uygulamalarında çalışan kullanıcılar için uygundur.
Neden Bu Model?
4 kanal desteği, kararlı ölçüm performansı ve gelişmiş analiz yetenekleri ile pratik, güvenilir ve çok yönlü bir masaüstü osiloskop sunar.
Owon XDS3104E Osiloskop 100MHz 4 Kanal 8'' DokEkran Decode
Osiloskop Özellikleri
Kanal Sayısı: 4
Bant Genişliği: 100 MHz
Gerçek Zamanlı Örnekleme: 1 GS/s
Dikey Çözünürlük: 8 bit
Bellek Derinliği: 40 M
Dalgaformu Yenileme Hızı: Maksimum 45,000 wfms/s
Zaman Tabanı Aralığı: 2 ns/div – 1000 s/div, 1-2-5 adımlarla
Dikey Hassasiyet: 1 mV/div – 10 V/div
Dikey Gerilim Aralığı: ±2V (1 mV – 50 mV), ±20V (100 mV – 1 V), ±200V (2 V – 10 V)

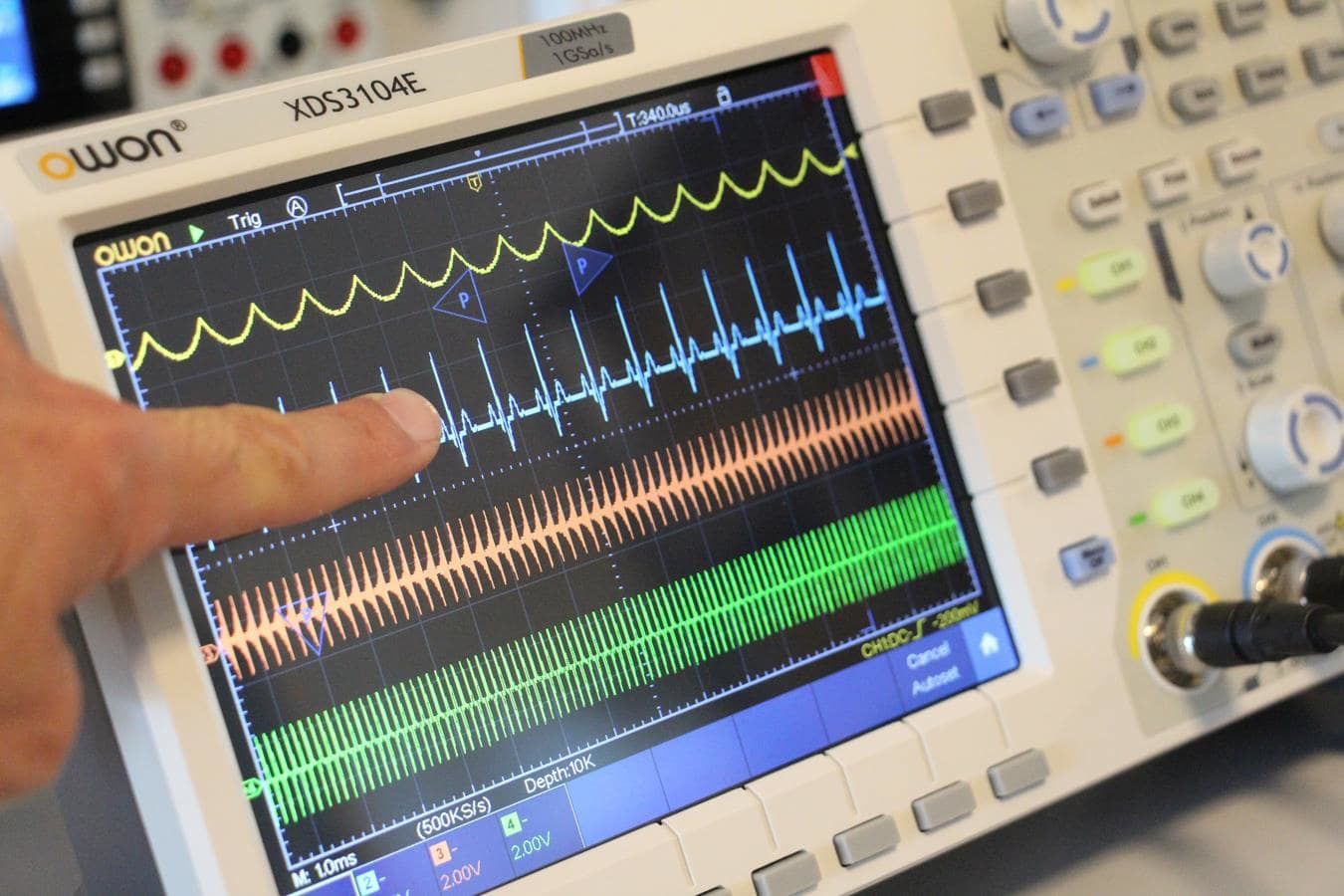

Ekran: 8 inç renkli LCD, 800x600 piksel, kapasitif dokunmatik
Zamanlama Doğruluğu: ±2.5 ppm
Giriş Kuplajı: DC, AC, GND
Tetikleme ve Ölçüm Özellikleri
Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth edge, logic, I2C, SPI, RS232, CAN
Protokol Çözümleme (Dahili): I2C, SPI, RS232, CAN
Matematiksel İşlemler: +, –, ×, ÷, FFT, integral, türev, karekök, kullanıcı tanımlı fonksiyon
Otomatik Ölçümler: Vpp, Vrms, Vavg, Frekans, Periyot, Rise/Fall Time, Delay, Phase, Duty Cycle, Pulse Count ve daha fazlası
Waveform Depolama: 100 dalgaformu
Owon XDS3104E Osiloskop 100MHz 4 Kanal 8'' DokEkran Decode

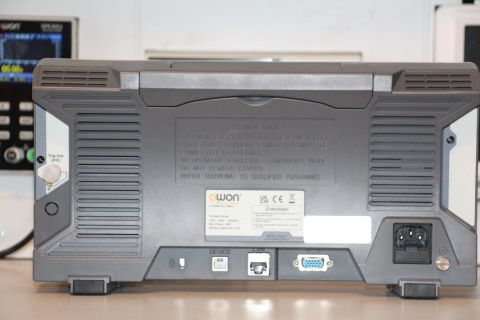

İletişim ve Arayüzler
USB: USB Host & USB Device
LAN: Ethernet bağlantı noktası
Trig Out: Pass/Fail tetikleme çıkışı
VGA: Harici monitör desteği
PictBridge: Yazıcı desteği
SCPI / LabVIEW: Uzaktan kontrol desteği
Owon XDS3104E Osiloskop 100MHz 4 Kanal 8'' DokEkran Decode
Güç ve Fiziksel Özellikler
Güç Girişi: 100 V – 240 V AC, 50/60 Hz (CAT II)
Boyutlar (G x Y x D): 340 x 177 x 90 mm
Ağırlık: Yaklaşık 2.6 kg
Opsiyonel Özellikler ve Modüller
Batarya Modülü: 3.7V, 13200 mAh taşınabilir pil desteği
WiFi Modülü: Kablosuz bağlantı için genişletme
AWG (Keyfi Dalgaform Jeneratörü): Özel modellerde desteklenir
DMM (Dijital Multimetre): Ek ölçüm fonksiyonları için genişletme
Yumuşak Taşıma Çantası, Q9 Kablosu, Kapasitans Modülü: Ek aksesuar olarak temin edilebilir
Owon XDS3104E Osiloskop 100MHz 4 Kanal 8'' DokEkran Decode
Kutu İçeriği
Güç Kablosu
USB Kablosu
4 Adet Osiloskop Probu
Prob Ayar Aracı
CD-ROM
Hızlı Başlangıç Kılavuzu
Owon XDS3104E Osiloskop 100MHz 4 Kanal 8'' DokEkran Decode
Yararlı Kaynaklar:
Owon XDS3104E Osiloskop 100MHz 4 Kanal 8'' DokEkran Decode Teknik Doküman tıklayınız
Owon XDS3104E Osiloskop 100MHz 4 Kanal 8'' DokEkran Decode Kullanım Kılavuzu tıklayınız
––––––––––––––––––––––––––––––––––
