Owon XDS3104AE Osiloskop – 100 MHz – 4 Kanal – 8” Dokunmatik – 14-Bit
Owon XDS3104AE Osiloskop – 100 MHz – 4 Kanal – 8” Dokunmatik – 14-Bit
CMsense Teknik Seçimi:
Bu ürün, akademik ve endüstriyel test uygulamaları için tercih edilmiştir.
Türkiye’de Stokta – Hızlı Teslim
Bu model CMsense Teknoloji stoklarında mevcuttur.
Proje bazlı uygulamalar için bekleme süresi olmadan hızlı teslim avantajı sunar.
Kurumsal projeler için özel fiyatlandırma ve esnek ödeme koşullarını öğrenmek için teklif isteyiniz

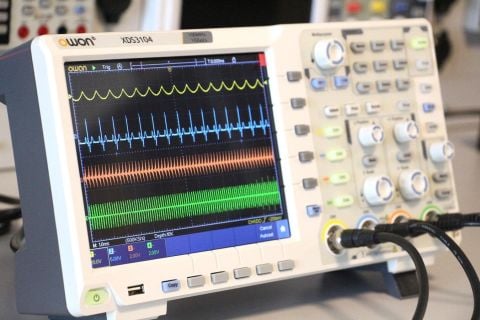

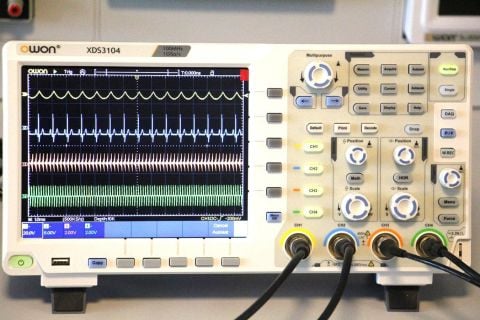

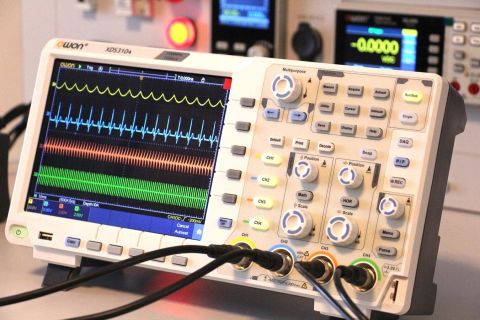

Owon XDS3104AE, 14-bit yüksek çözünürlüklü ADC teknolojisi ile geliştirilmiş, 100 MHz bant genişliği ve 4 eşzamanlı analog kanal sunan profesyonel bir dijital osiloskoptur.
Yüksek dikey çözünürlük sayesinde düşük genlikli sinyallerde dahi son derece hassas ölçümler yapılmasına olanak tanır.
8 inç kapasitif dokunmatik ekranı, gelişmiş tetikleme seçenekleri ve dahili protokol çözümleme özellikleriyle XDS3104AE; eğitim laboratuvarlarından Ar-Ge ve üretim test ortamlarına kadar geniş bir kullanım alanı sunar.
SCPI ve LabVIEW desteği sayesinde otomasyon ve uzaktan kontrol uygulamalarına da kolayca entegre edilebilir.
Bu Model Kimler İçin Uygundur?
Düşük gürültülü ve yüksek çözünürlüklü ölçüm gerektiren elektronik tasarımcılar
Analog ve dijital sinyalleri aynı anda yüksek hassasiyetle analiz etmek isteyen mühendisler
Gömülü sistem ve haberleşme protokolü geliştiren Ar-Ge ekipleri
Üniversite ve ileri seviye eğitim laboratuvarları
Üretim hattı testleri ve kalite doğrulama uygulamaları
Daha yüksek bant genişliği gerektiren RF veya çok hızlı anahtarlama uygulamaları için XDS / ADS üst segment modeller daha uygun olabilir.
Owon XDS3104AE Osiloskop – 100 MHz – 4 Kanal – 8” Dokunmatik – 14-Bit
Neden Owon XDS3104AE?
14-bit dikey çözünürlük, standart 8-bit osiloskoplara kıyasla çok daha yüksek ölçüm hassasiyeti sağlar.
4 kanallı mimari, çoklu sinyallerin eşzamanlı ve karşılaştırmalı analizini mümkün kılar.
Dahili protokol çözümleme, dijital haberleşme hatlarının analizini hızlandırır.
8” dokunmatik ekran ve sezgisel arayüz, uzun süreli testlerde kullanım konforu sunar.
Owon XDS3104AE Osiloskop – 100 MHz – 4 Kanal – 8” Dokunmatik – 14-Bit
Osiloskop Teknik Özellikleri
Bant Genişliği: 100 MHz
Kanal Sayısı: 4
Gerçek Zamanlı Örnekleme: 1 GS/s
Dikey Çözünürlük: 14-bit
Bellek Derinliği: 40 M
Dalgaformu Yenileme Hızı: Maks. 45 000 wfms/s
Zaman Tabanı Aralığı: 2 ns/div – 1000 s/div (1-2-5 adımlar)
Dikey Hassasiyet: 1 mV/div – 10 V/div
Dikey Gerilim Aralığı:
±2 V (1 mV – 50 mV)
±20 V (100 mV – 1 V)
±200 V (2 V – 10 V)
Giriş Kuplajı: DC, AC, GND
Zamanlama Doğruluğu: ±2.5 ppm
Interpolasyon: sin(x)/x
Owon XDS3104AE Osiloskop – 100 MHz – 4 Kanal – 8” Dokunmatik – 14-Bit
Tetikleme ve Ölçüm Özellikleri
Tetikleme Türleri: Kenar, Video, Darbe, Eğim, Timeout, Pencere, N’inci Kenar, Mantık
Protokol Tetikleme: I²C, SPI, RS232, CAN
Protokol Çözümleme (Dahili): I²C, SPI, RS232, CAN
Matematiksel İşlemler:
Toplama, çıkarma, çarpma, bölme, FFT, integral, türev, karekök, kullanıcı tanımlı fonksiyonlar
Otomatik Ölçümler:
Vpp, Vrms, Vavg, frekans, periyot, rise/fall time, gecikme, faz, duty cycle, pulse count ve daha fazlası
Dalgaformu Depolama: 100 dalgaformu
Owon XDS3104AE Osiloskop – 100 MHz – 4 Kanal – 8” Dokunmatik – 14-Bit

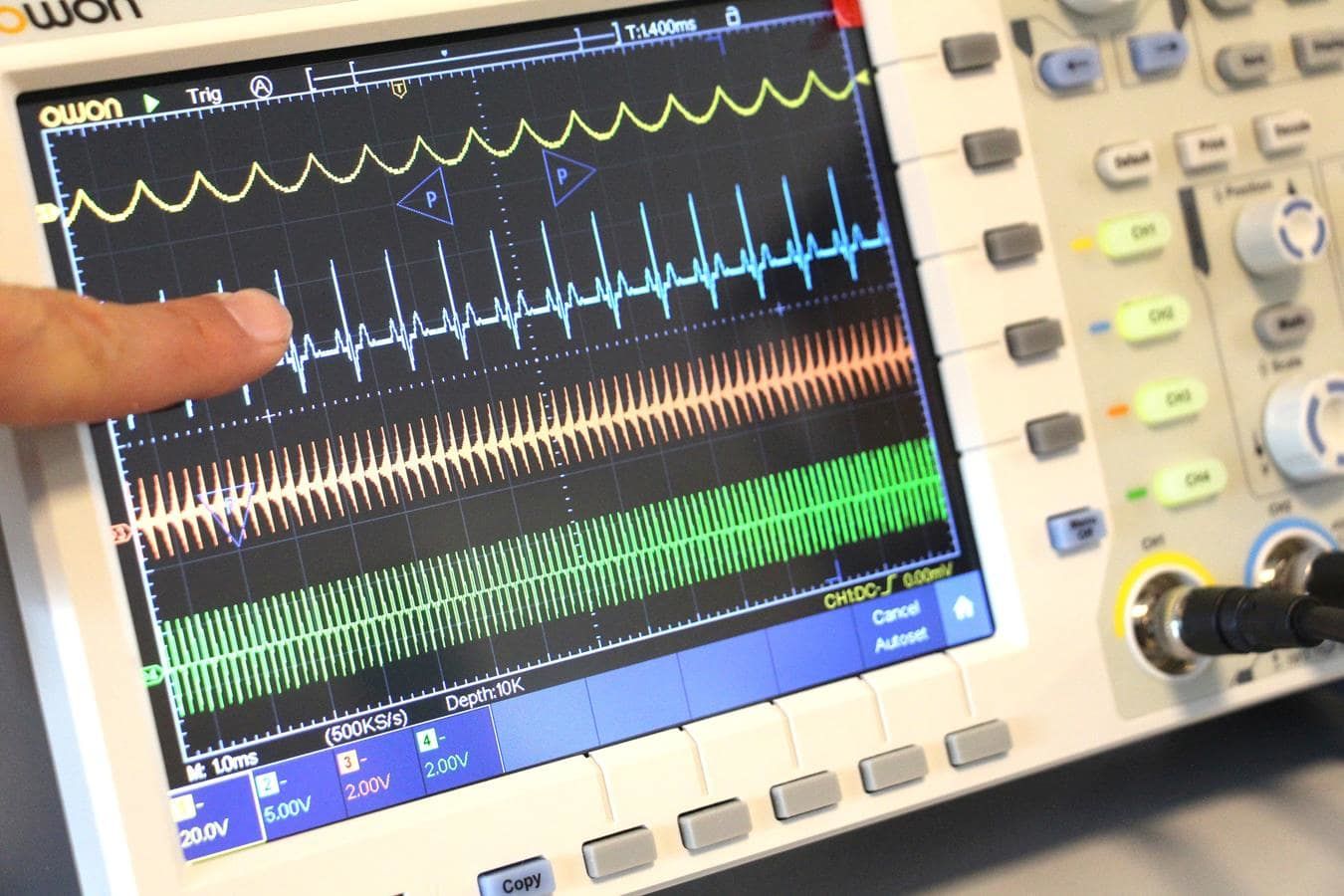

Görsel ve Ekran Özellikleri
Ekran: 8 inç renkli LCD
Çözünürlük: 800 × 600 piksel
Ekran Tipi: Kapasitif çoklu dokunmatik
Owon XDS3104AE Osiloskop – 100 MHz – 4 Kanal – 8” Dokunmatik – 14-Bit

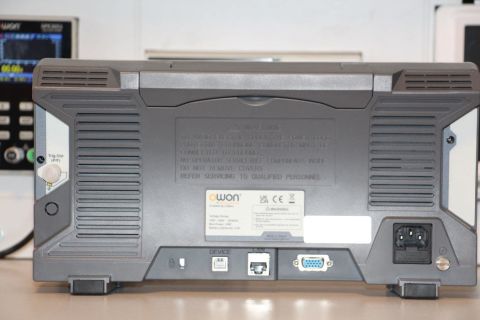

İletişim ve Uzaktan Erişim
USB: USB Host & USB Device
LAN: Ethernet bağlantısı
Trig Out: Pass/Fail tetikleme çıkışı
VGA: Harici monitör desteği
PictBridge: Yazıcı desteği
Uzaktan Kontrol: SCPI ve LabVIEW uyumlu
Owon XDS3104AE Osiloskop – 100 MHz – 4 Kanal – 8” Dokunmatik – 14-Bit
Güç ve Fiziksel Özellikler
Güç Girişi: 100 – 240 V AC, 50/60 Hz (CAT II)
Boyutlar (G × Y × D): 340 × 177 × 90 mm
Ağırlık: Yaklaşık 2.6 kg
Owon XDS3104AE Osiloskop – 100 MHz – 4 Kanal – 8” Dokunmatik – 14-Bit
Opsiyonel Modüller ve Aksesuarlar
Batarya Modülü: 3.7 V, 13 200 mAh (taşınabilir kullanım)
Wi-Fi Modülü: Kablosuz bağlantı
DMM (Dijital Multimetre) Modülü
Yumuşak taşıma çantası
Q9 kablosu
Kapasitans modülü
Owon XDS3104AE Osiloskop – 100 MHz – 4 Kanal – 8” Dokunmatik – 14-Bit
Kutu İçeriği
Güç kablosu
USB kablosu
4 adet osiloskop probu
Prob ayar aracı
CD-ROM
Hızlı başlangıç kılavuzu
CMsense Teknik Yaklaşımı
Bu ürün, eğitim ve Ar-Ge odaklı laboratuvarlar ile endüstriyel test uygulamaları için seçilmiş ve sahada doğrulanmıştır.
Satış sonrası destek, teknik dokümantasyon ve uygulama danışmanlığı CMsense tarafından sağlanır
