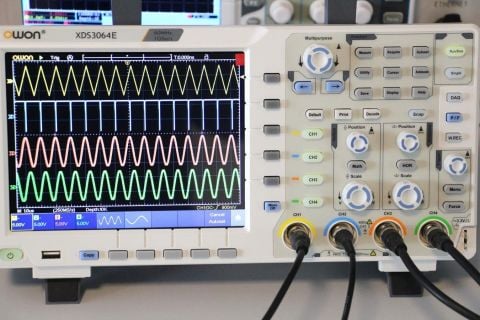

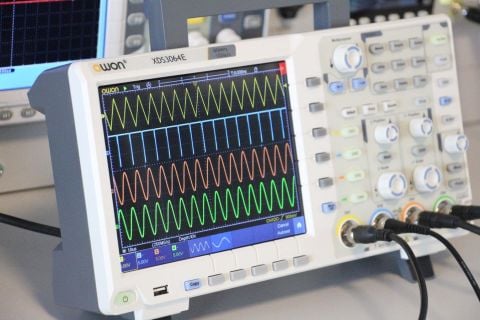

Owon XDS3064E, 60 MHz bant genişliği, 1 GS/s örnekleme hızı ve 8 bit ADC çözünürlüğü ile temel ölçüm uygulamaları için optimize edilmiş güçlü bir 4 kanallı dijital osiloskoptur. Geniş kayıt uzunluğu ve sezgisel arayüzüyle kullanıcı dostu bir deneyim sunar. Kompakt yapısı, çoklu arayüz seçenekleri ve gelişmiş tetikleme sistemleri ile laboratuvarlardan üretim hatlarına kadar pek çok alanda güvenle kullanılabilir.

Owon XDS3064E Osiloskop 60MHz 4 Kanal 8'' DokEkr-Decode
Osiloskop Özellikleri

Kanal Sayısı: 4
Bant Genişliği: 60 MHz
Gerçek Zamanlı Örnekleme: 1 GS/s
Dikey Çözünürlük: 8 bit
Bellek Derinliği: 40 M
Dalgaformu Yenileme Hızı: 45,000 wfms/s
Zaman Tabanı Aralığı: 2 ns/div – 1000 s/div
Dikey Hassasiyet: 1 mV/div – 10 V/div
Dikey Gerilim Aralığı: ±2V (1 mV – 50 mV), ±20V (100 mV – 1 V), ±200V (2 V – 10 V)
Giriş Kuplajı: DC, AC, GND
Zamanlama Doğruluğu: ±2.5 ppm

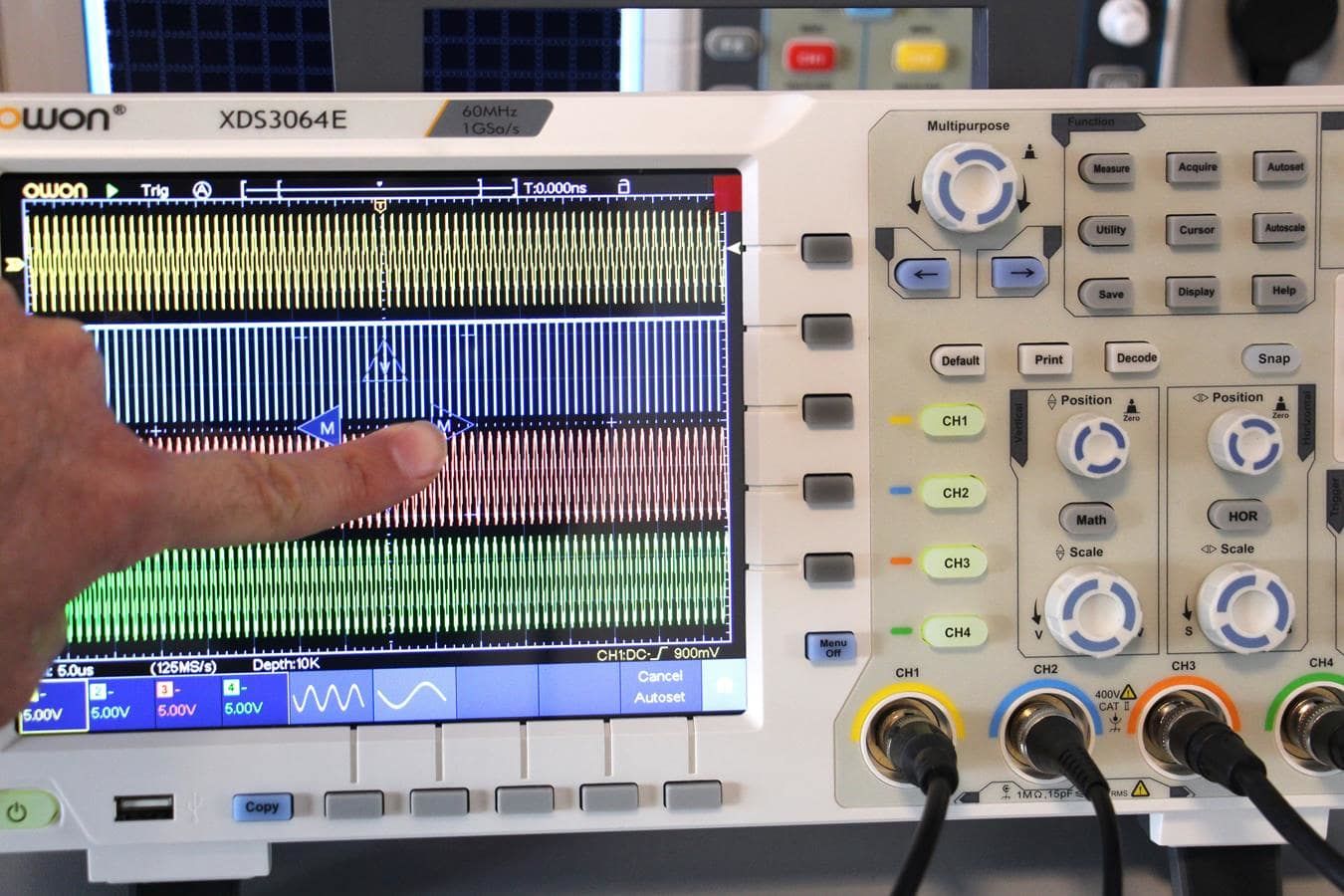

Ekran: 8 inç renkli LCD, 800x600 piksel, kapasitif dokunmatik
Interpolasyon: sin(x)/x

Owon XDS3064E Osiloskop 60MHz 4 Kanal 8'' DokEkr-Decode
Tetikleme ve Ölçüm Özellikleri

Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth edge, logic, I2C, SPI, RS232, CAN
Tetikleme Modları: Auto, Normal, Single
Protokol Çözümleme: I2C, SPI, RS232, CAN
Matematiksel İşlemler: +, –, ×, ÷, FFT, integral, türev, karekök, kullanıcı tanımlı fonksiyon
Otomatik Ölçümler: Vpp, Vrms, Vavg, Freq, Period, Rise/Fall Time, Delay, Phase, Duty Cycle, Pulse Count ve daha fazlası
Waveform Depolama: 100 dalgaformu
Opsiyonel Modül / Fonksiyon: Batarya, Wi-Fi, AWG, DMM

Owon XDS3064E Osiloskop 60MHz 4 Kanal 8'' DokEkr-Decode

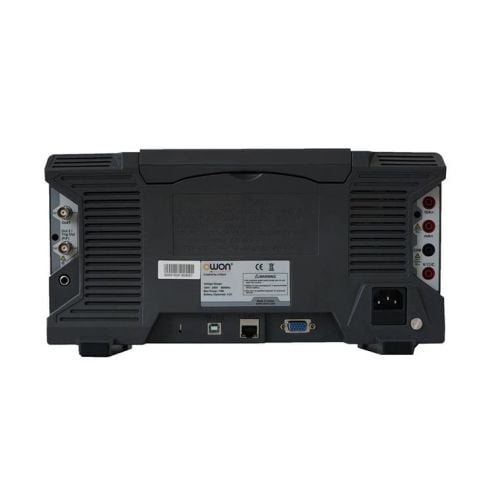

 İletişim ve Arayüzler

USB: USB Host & Device
LAN: Ethernet bağlantı noktası
Trig Out: Pass/Fail tetikleme çıkışı
VGA: Harici monitör desteği
PictBridge: Yazıcı desteği
SCPI / LabVIEW: Uzaktan kontrol desteği

Owon XDS3064E Osiloskop 60MHz 4 Kanal 8'' DokEkr-Decode
Güç ve Fiziksel Özellikler

Güç Girişi: 100 V – 240 V AC, 50/60 Hz (CAT II)
Boyutlar (G x Y x D): 340 x 177 x 90 mm
Ağırlık: Yaklaşık 2.6 kg
Batarya Desteği (Opsiyonel): 3.7V, 13200 mAh

Owon XDS3064E Osiloskop 60MHz 4 Kanal 8'' DokEkr-Decode
Kutu İçeriği

Güç Kablosu
USB Kablosu
4 Adet Osiloskop Probu
Prob Ayar Aracı
CD-ROM
Hızlı Başlangıç Kılavuzu
Opsiyonel: Multimetre probları, kapasitans modülü, yumuşak taşıma çantası, batarya, Q9 kablosu
