Owon XDS3064AE, gelişmiş 14 bit çözünürlüklü ADC yapısı ve 4 kanal girişiyle hassas ölçümler için geliştirilmiş bir dijital osiloskoptur. 60 MHz bant genişliği, geniş dokunmatik ekranı ve kapsamlı bağlantı arayüzleriyle hem eğitim hem de mühendislik uygulamalarında kullanım kolaylığı sunar. Protokol çözümleme, USB, LAN ve VGA gibi iletişim seçenekleriyle birlikte gelir. SCPI ve LabVIEW desteği sayesinde otomasyon sistemlerine kolayca entegre edilebilir.

Owon XDS3064AE Osiloskop 60MHz 4 Kanal 8'' Dok-Ekr 14Bit
Teknik Özellikler

Model: XDS3064AE
Bant Genişliği: 60 MHz
Örnekleme Hızı: 1 GS/s
Kanal Sayısı: 4
Kayıt Uzunluğu: 40 M
Dalgaformu Yenileme Hızı: 45.000 wfms/s
Dikey Çözünürlük (A/D): 14 bit
Yatay Zaman Tabanı: 2 ns/div – 1000 s/div (1-2-5 adım)
Dikey Hassasiyet: 1 mV/div – 10 V/div
Giriş Kuplajı: DC, AC, GND
Örnekleme Doğruluğu: ±2.5 ppm
Tetikleme Türleri: Edge, Pulse, Video, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN
Veri Yolu Kod Çözme: I2C, SPI, RS232, CAN (standart)

Owon XDS3064AE Osiloskop 60MHz 4 Kanal 8'' Dok-Ekr 14Bit
Görsel ve Ekran Özellikleri

Ekran: 8 inç renkli LCD
Çözünürlük: 800 x 600 piksel
Ekran Tipi: Kapasitif dokunmatik ekran
Video Çıkışı: VGA ve AV (standart)

Owon XDS3064AE Osiloskop 60MHz 4 Kanal 8'' Dok-Ekr 14Bit
Depolama ve Yazılım

Dalgaformu İşlevleri: FFT, integral, türev, karekök, toplama, çıkarma, çarpma, bölme
SCPI Desteği: Var
LabVIEW Desteği: Var
Protokol Çözümleme: Dahili I2C, SPI, RS232, CAN çözümleme
Veri Kaydı: USB, LAN ve VGA üzerinden erişilebilir

Güç ve Fiziksel Özellikler

Güç Girişi: 100 V – 240 V AC, 50/60 Hz
Boyutlar (G x Y x D): 340 x 177 x 90 mm
Ağırlık: Yaklaşık 2.6 kg

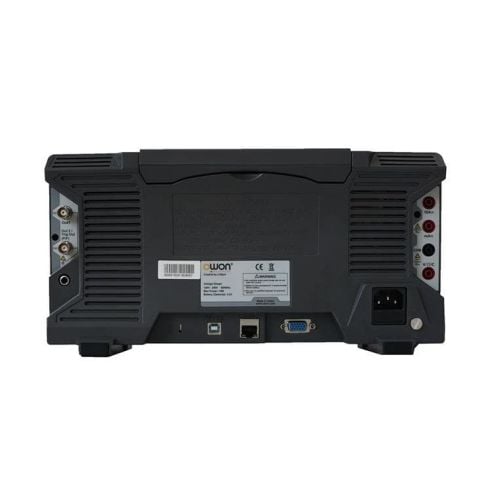

İletişim ve Bağlantılar

USB: USB Host ve Device
LAN: Ethernet bağlantı noktası
VGA: Harici monitör bağlantısı
Wi-Fi: Opsiyonel
AUX: Var
Trig Out: Pass/Fail tetik çıkışı
PictBridge: Desteklenir

Owon XDS3064AE Osiloskop 60MHz 4 Kanal 8'' Dok-Ekr 14Bit
Kullanım Alanları

Elektronik devre testi
Gömülü sistem analizi
Eğitim ve öğretim laboratuvarları
Ar-Ge ve ürün geliştirme çalışmaları
Endüstriyel bakım ve onarım süreçleri

Owon XDS3064AE Osiloskop 60MHz 4 Kanal 8'' Dok-Ekr 14Bit
Kutu İçeriği

Güç kablosu
USB kablosu
4 adet osiloskop probu
Prob ayar aracı
CD-ROM
Hızlı başlangıç kılavuzu

Yararlı Kaynaklar:

Owon XDS3064AE Osiloskop 60MHz 4 Kanal 8'' Dok-Ekr 14Bit Teknik Doküman tıklayınız

Owon XDS3064A Osiloskop 60MHz 4 Kanal 8'' Dok-Ekr 14Bit Kullanım Kılavuzu tıklayınız
