Owon XDS2202 Osiloskop – 200 MHz – 2 Kanal – 8” Dokunmatik – Protokol Decode

Owon XDS2202 Osiloskop – 200 MHz – 2 Kanal – 8” Dokunmatik – Protokol Decode

CMsense Teknik Seçimi:
Bu ürün, akademik ve endüstriyel test uygulamaları için tercih edilmiştir.

Türkiye’de Stokta – Hızlı Teslim

Bu model CMsense Teknoloji stoklarında mevcuttur.
Proje bazlı uygulamalar için bekleme süresi olmadan hızlı teslim avantajı sunar.

Kurumsal projeler için özel fiyatlandırma ve esnek ödeme koşullarını öğrenmek için teklif isteyiniz

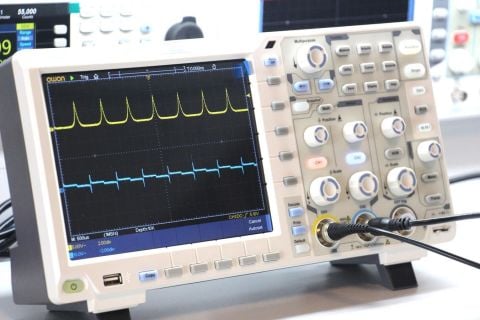

Owon XDS2202, 200 MHz bant genişliği ve 2 eşzamanlı analog kanal sunan, kompakt yapılı ve protokol çözümleme (decode) özellikli profesyonel bir dijital osiloskoptur.
1 GS/s örnekleme hızı ve 40 M bellek derinliği, hızlı kenar geçişlerine sahip sinyallerin detaylı biçimde yakalanmasını sağlar.

FFT destekli analiz araçları, zengin tetikleme seçenekleri ve donanımsal protokol çözümleme yetenekleri sayesinde XDS2202; Ar-Ge çalışmaları, üretim testleri ve teknik eğitimler için dengeli ve güvenilir bir test platformu sunar.

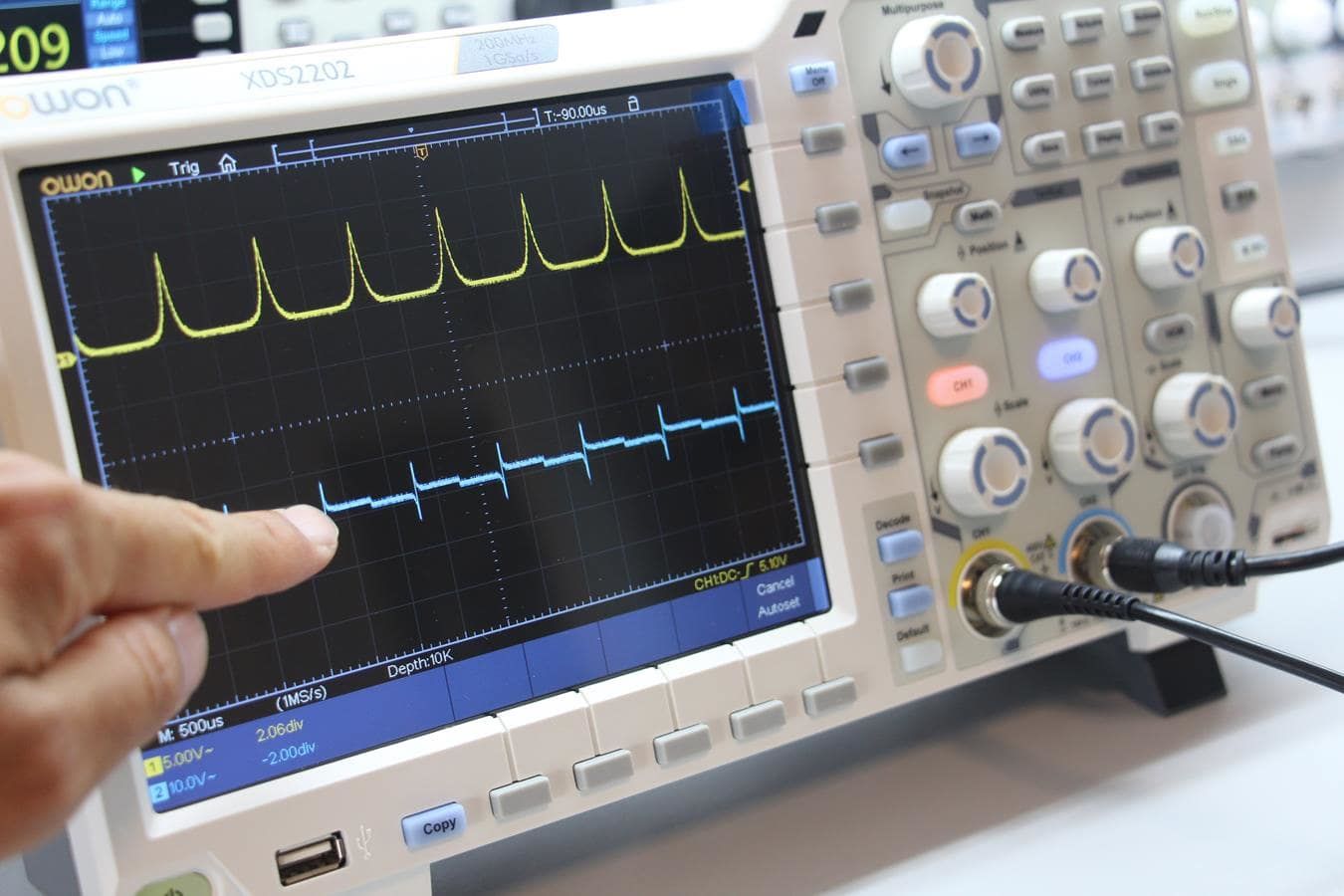

8 inç dokunmatik ekranı ve sezgisel kullanıcı arayüzü ile masaüstü ve saha kullanımında yüksek verimlilik sağlar.

Bu Model Kimler İçin Uygundur?

İki kanallı, orta bant genişlikli ölçümler yapan mühendisler
Gömülü sistem ve haberleşme protokolü geliştiren Ar-Ge ekipleri
I²C, SPI, UART ve CAN protokollerini osiloskop üzerinden çözümlemek isteyen kullanıcılar
Eğitim laboratuvarları ve uygulamalı mühendislik dersleri
Kompakt gövdede profesyonel ölçüm ve analiz ihtiyacı olan teknik servisler

Dört kanal ihtiyacı olan veya daha yüksek örnekleme hızına ihtiyaç duyan uygulamalar için ADS / XDS 4 kanallı modeller daha uygun olabilir.

Neden Owon XDS2202?

200 MHz bant genişliği, hızlı anahtarlamalı devrelerde güvenilir sinyal yakalama sağlar.
Donanımsal protokol çözümleme, dijital haberleşme hatlarının analizini kolaylaştırır.
FFT ve gelişmiş matematiksel işlemler, frekans ve zaman alanında kapsamlı analiz imkânı sunar.
8” dokunmatik ekran ve kompakt tasarım, uzun süreli testlerde kullanım konforu sağlar.

Teknik Özellikler

Bant Genişliği: 200 MHz
Kanal Sayısı: 2 + harici tetik
Gerçek Zamanlı Örnekleme: 1 GS/s
Bellek Derinliği: 40 M (opsiyonel 80 M)
Dalgaformu Yenileme Hızı: 75 000 wfms/s
Dikey Çözünürlük: 8-bit
Dikey Hassasiyet: 1 mV/div – 10 V/div
Zaman Tabanı Aralığı: 2 ns/div – 1000 s/div
Yükselme Süresi (typ.): ≤ 1.75 ns
Giriş Empedansı: 1 MΩ ±2 % / 20 pF ±3 pF
Maksimum Giriş Gerilimi: 300 Vrms
Giriş Kuplajı: DC, AC, GND

Owon XDS2202 Osiloskop – 200 MHz – 2 Kanal – 8” Dokunmatik – Protokol Decode

Tetikleme ve Analiz Özellikleri

Tetikleme Türleri: Kenar, Video, Darbe, Eğim, Timeout, Pencere, N’inci Kenar, Mantık
Protokol Tetikleme: UART, I²C, SPI, CAN
Protokol Çözümleme: I²C, SPI, RS232, CAN
Tetikleme Modları: Auto, Normal, Single

Matematiksel İşlemler:
Toplama, çıkarma, çarpma, bölme, FFT, FFT RMS, integral, türev, karekök, kullanıcı tanımlı fonksiyonlar, dijital filtreler (LP / HP / BP / BR)

Owon XDS2202 Osiloskop – 200 MHz – 2 Kanal – 8” Dokunmatik – Protokol Decode
Ölçüm ve Görselleştirme Özellikleri

Otomatik Ölçümler:
Vpp, Vavg, Vrms, frekans, periyot, Vmax, Vmin, yükselme/düşme süresi, gecikme, faz, duty cycle, darbe sayımı

Cursor Ölçümü:
ΔV ve ΔT ölçümleri, manuel ve otomatik imleç desteği

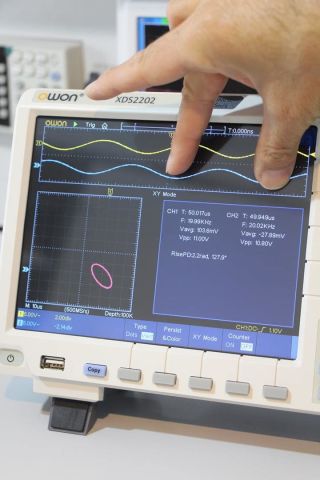

Lissajous Diyagramı: Desteklenir
Faz Farkı Ölçümü: ±3° hassasiyet
Dalgaformu Depolama: 100 dalgaformu

 Owon XDS2202 Osiloskop – 200 MHz – 2 Kanal – 8” Dokunmatik – Protokol Decode
Görsel ve Ekran Özellikleri

Ekran: 8 inç LCD, kapasitif dokunmatik
Çözünürlük: 800 × 600 piksel

Owon XDS2202 Osiloskop – 200 MHz – 2 Kanal – 8” Dokunmatik – Protokol Decode

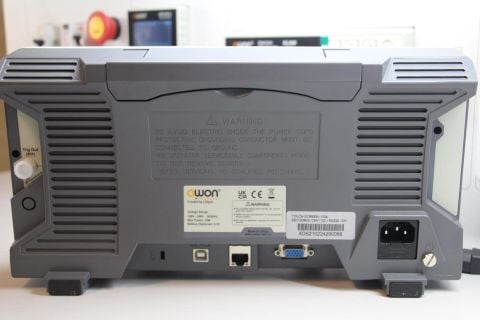

İletişim ve Bağlantılar

USB: USB Host & USB Device
LAN: Ethernet bağlantısı
VGA: Harici ekran çıkışı
Trig Out: Pass/Fail tetik çıkışı
Uzaktan Kontrol: SCPI ve LabVIEW uyumlu

Owon XDS2202 Osiloskop – 200 MHz – 2 Kanal – 8” Dokunmatik – Protokol Decode

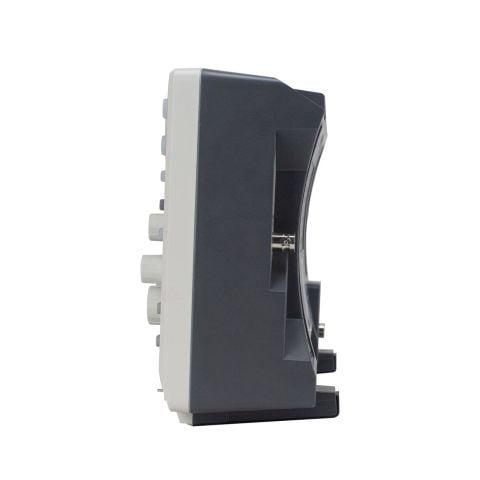

Güç ve Fiziksel Özellikler

Güç Girişi: 100 – 240 V AC, 50/60 Hz (CAT II)
Güç Tüketimi: < 24 W
Boyutlar: 340 × 177 × 90 mm
Ağırlık: Yaklaşık 2.6 kg

Owon XDS2202 Osiloskop – 200 MHz – 2 Kanal – 8” Dokunmatik – Protokol Decode
Kullanım Alanları

Gömülü sistem ve haberleşme protokol analizi
Elektronik devre tasarımı ve doğrulama
Eğitim ve akademik laboratuvar çalışmaları
Üretim testleri ve teknik servis uygulamaları

Owon XDS2202 Osiloskop – 200 MHz – 2 Kanal – 8” Dokunmatik – Protokol Decode
Kutu İçeriği

Güç kablosu
USB kablosu
2 adet osiloskop probu
Prob ayar aracı
Q9 kablosu
CD-ROM
Hızlı başlangıç kılavuzu

Owon XDS2202 Osiloskop – 200 MHz – 2 Kanal – 8” Dokunmatik – Protokol Decode

Yararlı Kaynaklar
Owon XDS2202 Osiloskop 200 MHz 2 Ch  8” Dok-Ekr Decode  Teknik Doküman tıklayınız
Owon XDS2202 Osiloskop 200 MHz 2 Ch  8” Dok-Ekr Decode  Kullanım Kılavuzu tıklayınız

––––––––––––––––––––––––––––––––––
