100 MHz 2 Kanal 12 Bit Osiloskop – XDS2102A
100 MHz 2 Kanal 12 Bit Osiloskop – XDS2102A
Owon XDS2102A, 100 MHz bant genişliği ve 12 bit ADC yapısı ile yüksek hassasiyetli sinyal ölçümleri sunar. Geniş kayıt kapasitesi ve gelişmiş analiz özellikleri sayesinde elektronik test, Ar-Ge ve eğitim uygulamalarında güvenilir performans sağlar.
Bu Model Kimler İçin Uygundur?
12 bit çözünürlük ve 100 MHz bant genişliği ile hassas ölçüm gerektiren elektronik tasarım, Ar-Ge ve eğitim uygulamalarında çalışan kullanıcılar için uygundur.
Neden Bu Model?
12 bit ADC yapısı, kararlı ölçüm performansı ve kompakt tasarımı ile yüksek hassasiyetli, güvenilir ve pratik bir masaüstü osiloskop sunar.

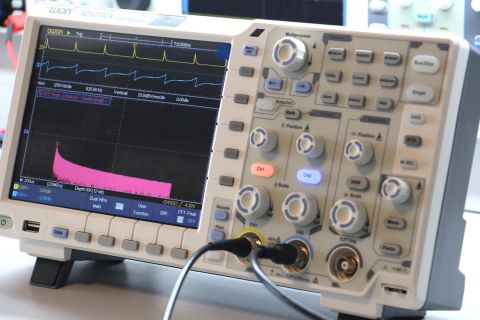

Owon XDS2102A Osiloskop 100 Mhz 8'' Ekran 12bit
Osiloskop Özellikleri
Kanal Sayısı: 2 + 1 (harici)
Bant Genişliği: 100 MHz
Gerçek Zamanlı Örnekleme: 1 GS/s (8 bit), 500 MS/s (12 bit)
Dikey Çözünürlük: 12 bit
Kayıt Uzunluğu: 20 M
Dalgaformu Yenileme Hızı: Maksimum 55.000 wfms/s
Zaman Tabanı Aralığı: 2 ns/div – 1000 s/div, 1-2-5 adımlarla
Yükselme Süresi (typ): ≤3.5 ns
Dikey Hassasiyet: 1 mV/div – 10 V/div
Giriş Empedansı: 1 MΩ ±2%, 15 pF ±5 pF paralel
Ekran: 8 inç renkli LCD, 800 x 600 piksel çözünürlük
Interpolasyon: sin(x)/x
Matematiksel İşlemler: +, –, ×, ÷, FFT, FFT RMS, integral, türev, karekök, kullanıcı tanımlı fonksiyon, dijital filtre (alçak, yüksek, bant geçiren, bant durduran)
Dalgaformu Depolama: 50 dalgaformu

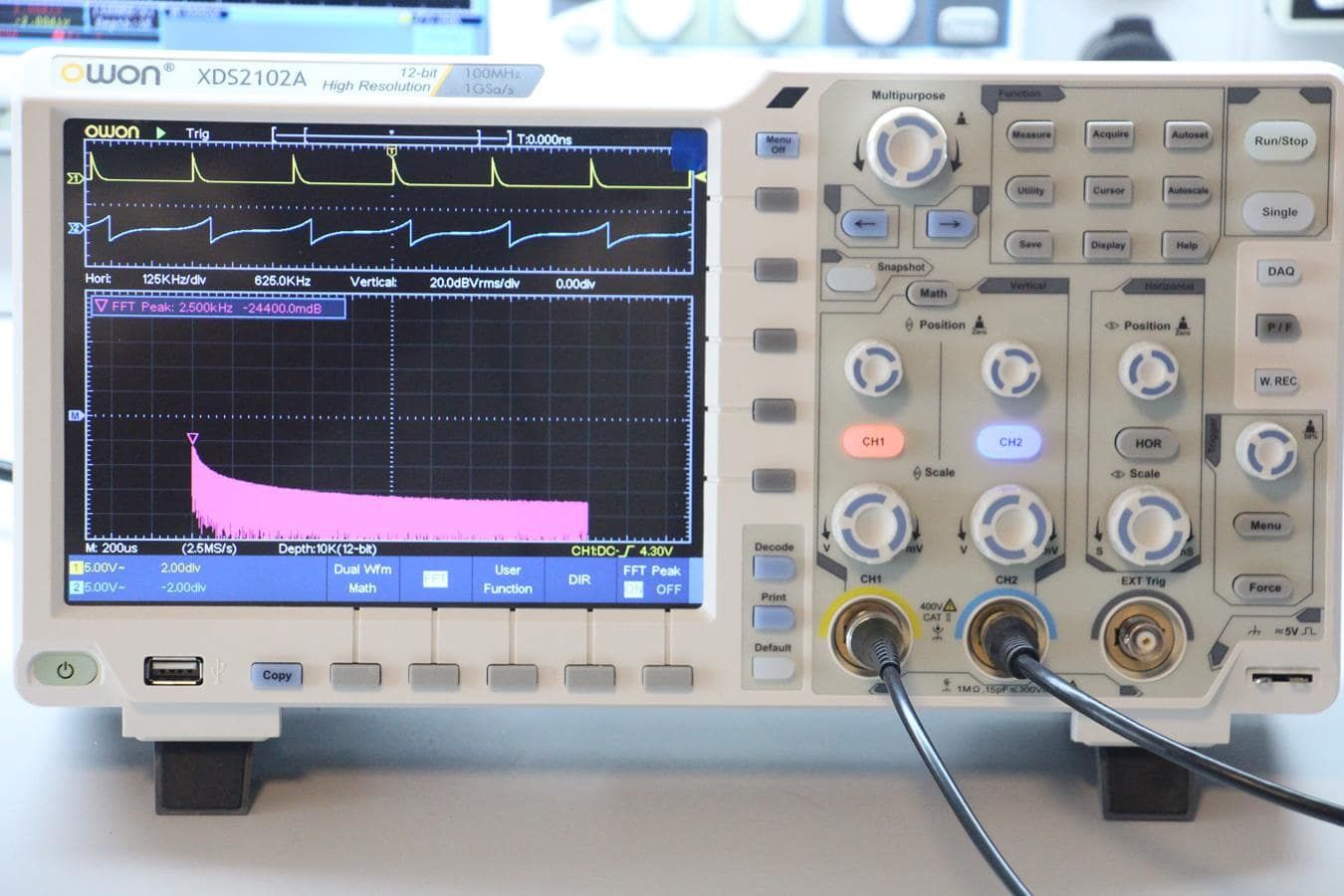

Owon XDS2102A Osiloskop 100 Mhz 8'' Ekran 12bit
Tetikleme ve Ölçüm Özellikleri
Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth edge, logic, I2C, SPI, RS232, CAN
Protokol Çözümleme (Dahili): I2C, SPI, RS232, CAN

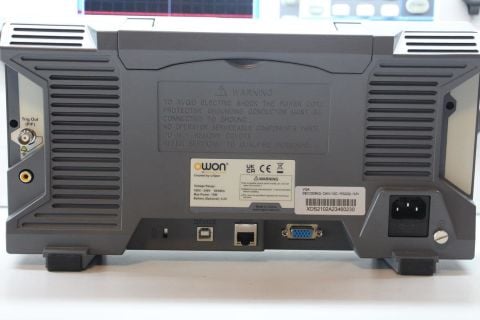

İletişim ve Arayüzler
USB: USB Host & USB Device
LAN: Ethernet bağlantı noktası
Trig Out: Pass/Fail tetikleme çıkışı
VGA: Harici monitör çıkışı (opsiyonel)
PictBridge: Yazıcı desteği
SCPI / LabVIEW: Uzaktan kontrol desteği mevcut
Frekans Sayacı: Mevcut
Boyutlar (G x Y x D): 340 x 177 x 90 mm
Ağırlık: Yaklaşık 2.40 kg

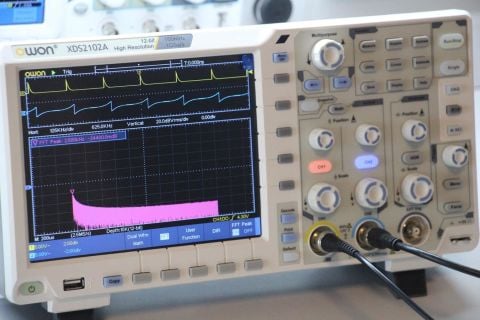

Owon XDS2102A Osiloskop 100 Mhz 8'' Ekran 12bit
Kutu İçeriği
Güç Kablosu
USB Kablosu
2 Adet Osiloskop Probu
Prob Ayar Aracı
CD-ROM
Hızlı Başlangıç Kılavuzu
Opsiyonel: Yumuşak taşıma çantası, Q9 kablosu
Owon XDS2102A Osiloskop 100 Mhz 8'' Ekran 12bit
Yararlı Kaynaklar:
Owon XDS2102A Osiloskop 100 Mhz 8'' Ekran 12bit Teknik Doküman tıklayınız
Owon XDS2102A Osiloskop 100 Mhz 8'' Ekran 12bit Kullanım Kılavuzu tıklayınız
––––––––––––––––––––––––––––––––––
