100 MHz 2 Kanal Osiloskop – XDS2102
100 MHz 2 Kanal Osiloskop – XDS2102
Owon XDS2102, 100 MHz bant genişliği, 1 GS/s örnekleme hızı ve derin kayıt kapasitesi ile profesyonel ölçüm uygulamalarında yüksek performans sunar. Gelişmiş tetikleme sistemleri, FFT analiz fonksiyonları ve zengin bağlantı seçenekleri sayesinde elektronik tasarım, test ve üretim süreçlerinde güvenilir analiz imkânı sağlar.
Bu Model Kimler İçin Uygundur?
100 MHz bant genişliği ve gelişmiş analiz özellikleri ile Ar-Ge, elektronik tasarım ve profesyonel test uygulamalarında detaylı ölçüm yapmak isteyen kullanıcılar için uygundur.
Neden Bu Model?
Yüksek örnekleme hızı, gelişmiş analiz fonksiyonları ve kararlı ölçüm performansı ile profesyonel kullanım için güçlü ve güvenilir bir masaüstü osiloskop sunar.

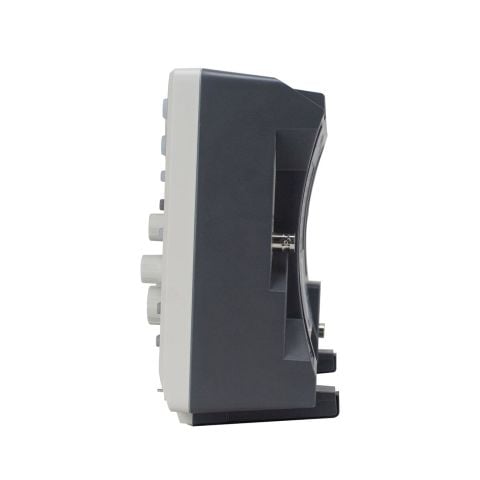

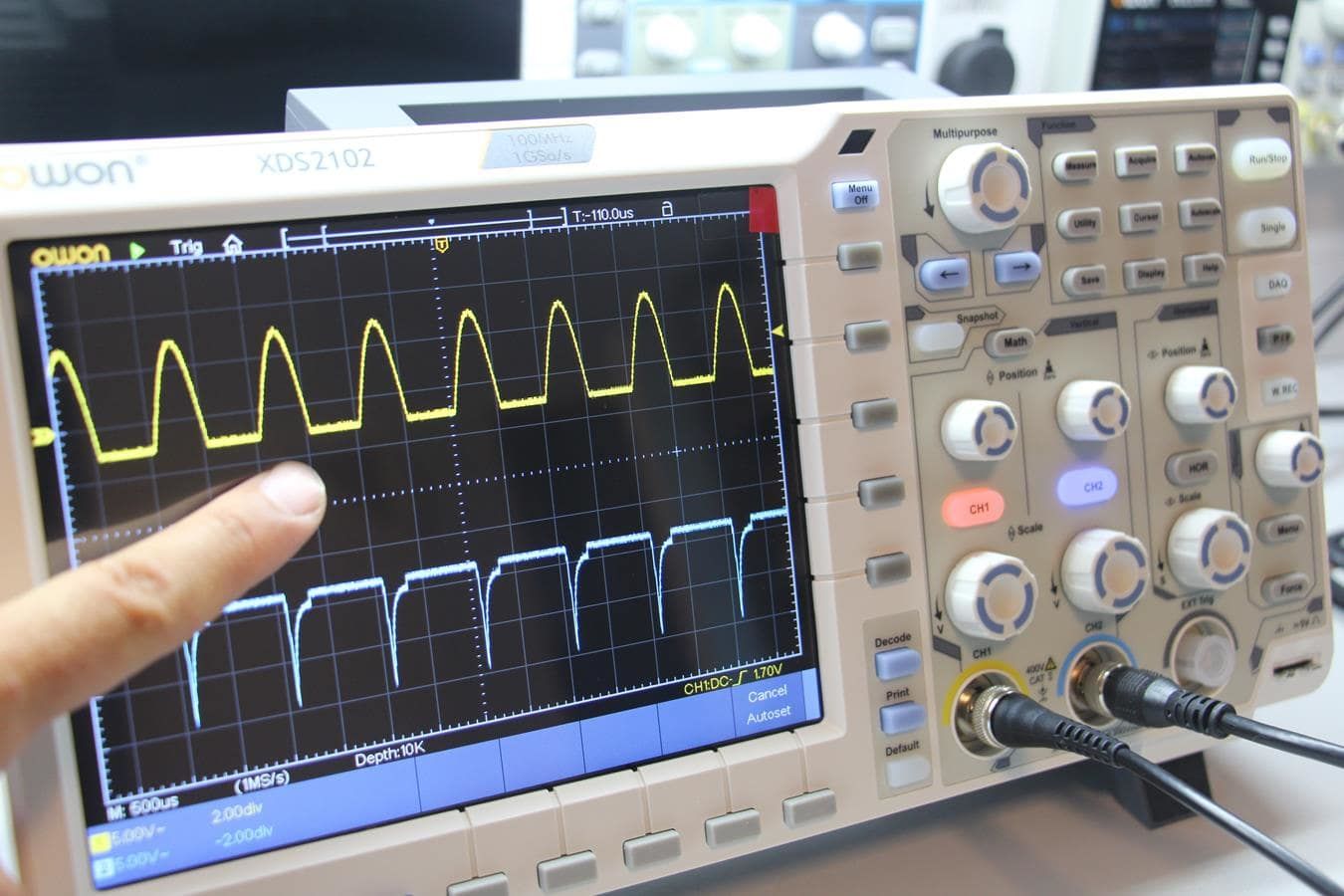

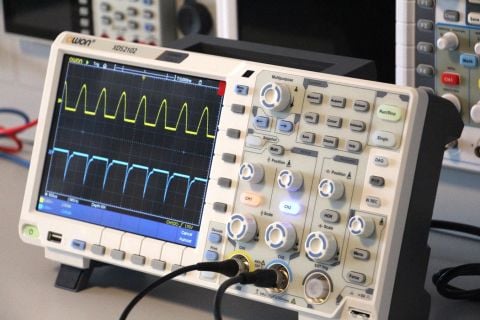

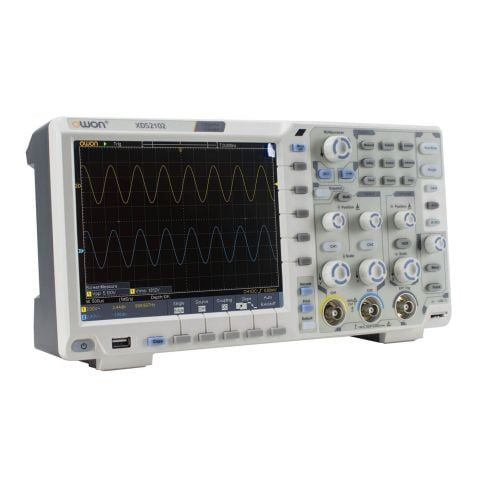

Owon XDS2102 Osiloskop 100 MHz 2 Ch 8” Dok-Ekr Decode
Osiloskop Özellikleri
Kanal Sayısı: 2 + 1 (harici)
Bant Genişliği: 100 MHz
Gerçek Zamanlı Örnekleme: 1 GS/s
Bellek Derinliği: 40 M (opsiyonel 80 M)
Dalgaformu Yenileme Hızı: 75,000 wfms/s
Dikey Çözünürlük: 8 bit
Dikey Hassasiyet: 1 mV/div – 10 V/div
Zaman Tabanı Aralığı: 2 ns/div – 1000 s/div
Yükselme Süresi (typ): ≤3.5 ns
Dikey Gerilim Aralığı: ±2V (1 mV/div – 100 mV/div), ±200V (200 mV/div – 10 V/div)
Giriş Empedansı: 1 MΩ ±2%, paralel 20 pF ±3 pF
Maksimum Giriş Voltajı: 300 Vrms
Giriş Kuplajı: DC, AC, GND
Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth edge, logic, UART, I2C, SPI, CAN
Tetikleme Modları: Auto, Normal, Single
Protokol Çözümleme: I2C, SPI, RS232, CAN
Matematiksel İşlemler: +, –, ×, ÷, FFT, FFT RMS, integral, türev, karekök, kullanıcı tanımlı, dijital filtre (alçak, yüksek, bant geçiren, bant durduran)
Ekran: 8 inç LCD ekran, 800x600 çözünürlük, dokunmatik
Lissajous Diyagramı: Desteklenir
Sayıcı: 6 Haneli tek kanal sayıcı
Faz Farkı Ölçümü: ±3° hassasiyet
Kanal İzolasyonu: 50 Hz: 100:1, 10 MHz: 40:1
Otomatik Ölçümler 38 parametre: Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Rise/Fall Time, Delay, Phase, Duty, +/– Pulse Count vb...
Cursor Ölçümü: ΔV ve ΔT ölçümleri ile manuel/otomatik imleç desteği
Waveform Depolama: 100 dalgaformu
Owon XDS2102 Osiloskop 100 MHz 2 Ch 8” Dok-Ekr Decode

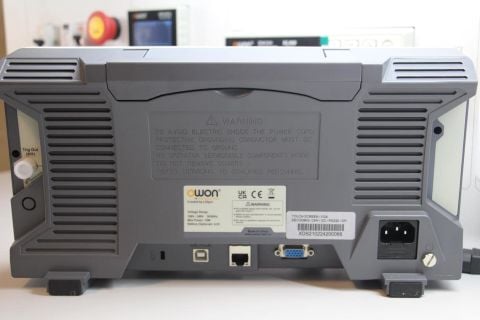

İletişim ve Arayüzler
USB: USB Host & Device
LAN: Ethernet bağlantısı
Trig Out: Pass/Fail tetikleme çıkışı
VGA: Harici ekran desteği
Uzaktan Kontrol: SCPI ve LabVIEW destekli
Owon XDS2102 Osiloskop 100 MHz 2 Ch 8” Dok-Ekr Decode
Güç ve Fiziksel Özellikler
Güç Girişi: 100 V – 240 V AC, 50/60 Hz (CAT II)
Boyutlar: 340 x 177 x 90 mm
Ağırlık: Yaklaşık 2.6 kg
Güç Tüketimi: < 24 W
Owon XDS2102 Osiloskop 100 MHz 2 Ch 8” Dok-Ekr Decode
Kutu İçeriği
Güç Kablosu
USB Kablosu
2 Adet Osiloskop Probu
Prob Ayar Aracı
Q9 Kablosu
CD-ROM
Hızlı Başlangıç Kılavuzu
Yararlı Kaynaklar
Owon XDS2102 Osiloskop 100 MHz 2 Ch 8” Dok-Ekr Decode Teknik Doküman tıklayınız
Owon XDS2102 Osiloskop 100 MHz 2 Ch 8” Dok-Ekr Decode Kullanım Kılavuzu
––––––––––––––––––––––––––––––––––
