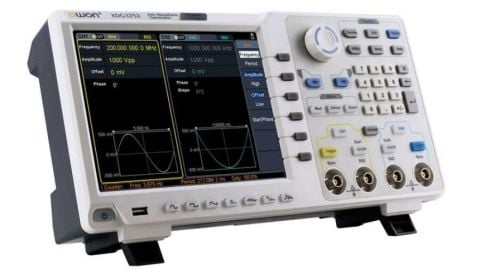

OWON XDG3162 Keyfi Fonksiyon Jeneratör 160MHz
OWON XDG3162 Keyfi Fonksiyon Jeneratör 160MHz
Owon XDG3162, 160 MHz'e kadar sinyal üretimi yapabilen, 2 bağımsız kanal ve gelişmiş modülasyon seçeneklerine sahip profesyonel bir keyfi fonksiyon jeneratörüdür. En dikkat çekici özelliği olan 8 inçlik dokunmatik ekranı, kullanıcıya sezgisel ve hızlı kontrol imkanı sunar. Yüksek örnekleme hızı, geniş dalga biçimi kütüphanesi ve SCPI uyumluluğu ile gelişmiş test ve tasarım uygulamaları için idealdir. Kompakt tasarımı sayesinde masa üzerinde az yer kaplar ve fiyat/performans açısından son derece avantajlıdır.
OWON XDG3162 Keyfi Fonksiyon Jeneratör 160MHz
Frekans ve Dalga Biçimi
Frekans Çıkış Aralığı
Sinüs: 1 μHz - 160 MHz
Kare: 1 μHz - 100 MHz
Darbe: 1 μHz - 80 MHz
Rampa: 1 μHz - 3 MHz
Gürültü: 250 MHz (-3 dB, tipik)
Keyfi Dalga: 1 μHz - 40 MHz
Harmonik: 1 μHz - 80 MHz
Öne Çıkan Özellikler:
Örnekleme:1.25GSa/s
Dikey Çözünürlük: 16 bit
Frekans Kararlılığı: ±1ppm
Keyfi Dalga Hafızası: 16M nokta
Standart Dalga Formları: Sinüs, kare, darbe, rampa, gürültü, harmonik
Keyfi Dalga Formları: 150 yerleşik + kullanıcı tanımlı
OWON XDG3162 Keyfi Fonksiyon Jeneratör 160MHz
Dokunmatik Ekran ve Kullanıcı Deneyimi
Ekran: 8 inç renkli TFT dokunmatik ekran (800 × 480 piksel)
Kullanıcı Arayüzü: Hızlı erişim için hem dokunmatik hem fiziksel kontrol
Menü yapısı: Modern ve kolay anlaşılır arayüz tasarımı
OWON XDG3162 Keyfi Fonksiyon Jeneratör 160MHz
Modülasyon ve İşlevler
Desteklenen Modülasyonlar
AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, BPSK, OSK, ASK, QPSK, DSB-AM, SUM, Sweep, Burst
Tetikleme Seçenekleri
Dahili / harici tetik, modülasyon, frekans sayacı, referans saat giriş/çıkışı
Frekans Sayacı
Aralık: 0,00000001 MHz - 200 MHz
Ölçüm Tipleri: Frekans, periyot, pozitif/negatif darbe genişliği, görev döngüsü
Çözünürlük: 7 basamak

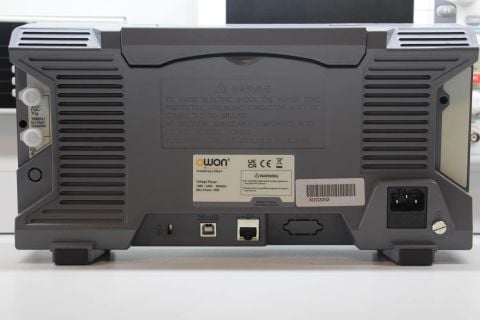

Bağlantılar ve Arayüzler
İletişim: USB Host, USB Device, LAN, RS232 (opsiyonel)
SCPI ve LabVIEW desteği
OWON XDG3162 Keyfi Fonksiyon Jeneratör 160MHz
Fiziksel Özellikler
Boyutlar: 340 mm × 177 mm × 90 mm
Ağırlık: 2,3 kg
Tasarım: Kompakt ve masa dostu yapı
Kullanım Alanları
Elektronik geliştirme ve test uygulamaları
Üniversite ve eğitim laboratuvarları
Sinyal simülasyonu ve cihaz doğrulama
Telekomünikasyon ve Ar-Ge çalışmaları
OWON XDG3162 Keyfi Fonksiyon Jeneratör 160MHz
Kutu İçeriği
Owon XDG3252 Fonksiyon Jeneratör
Güç kablosu
Kullanım kılavuzu
USB kablosu
2 x BNC/Q9 kablo
