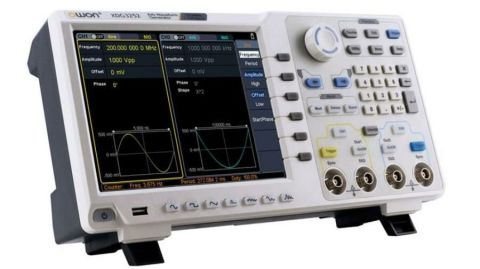

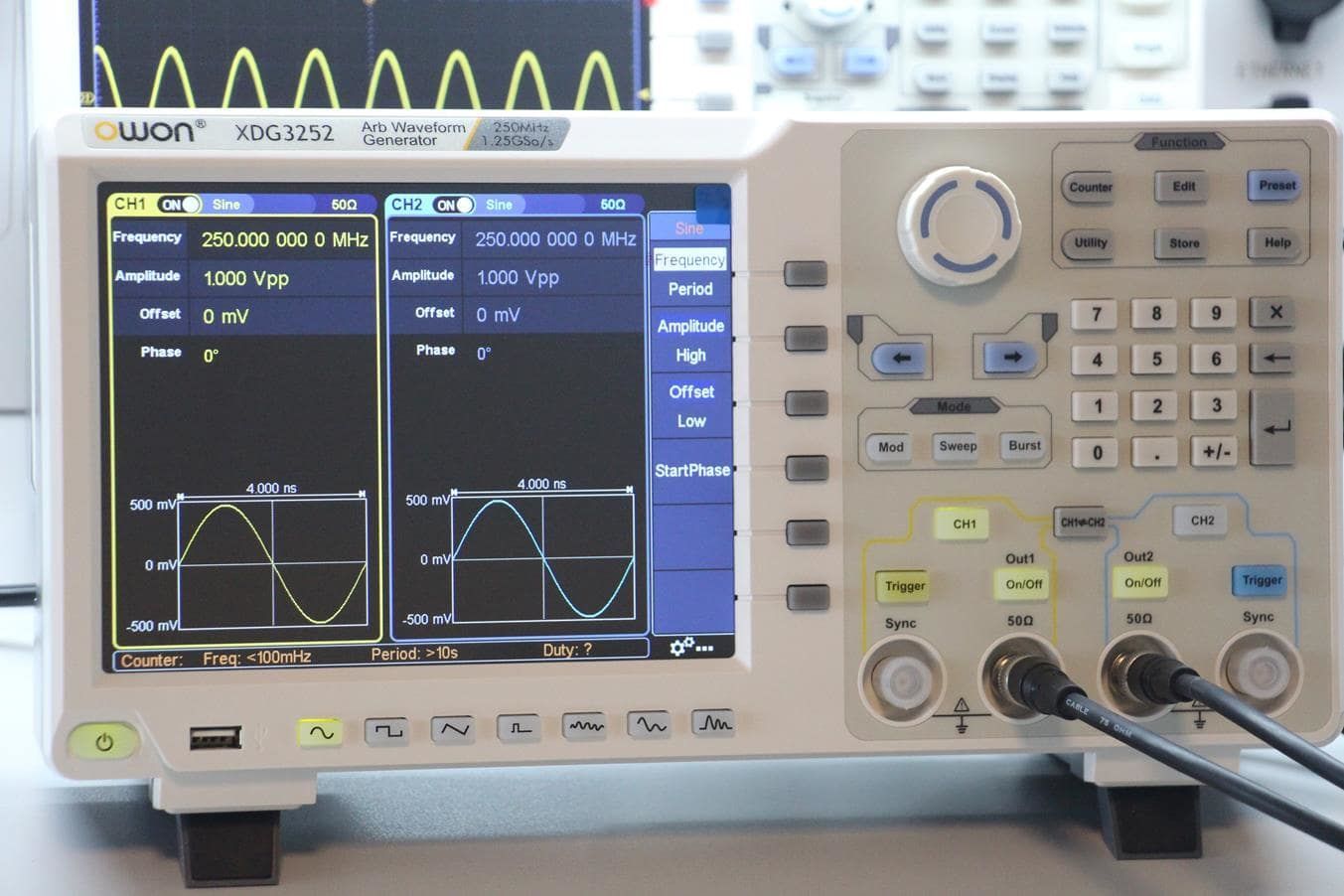

OWON XDG3082 Keyfi Fonksiyon Jeneratör 80MHz
OWON XDG3082 Keyfi Fonksiyon Jeneratör – 80 MHz – 2 Kanal – 16-Bit
CMsense Teknik Seçimi
XDG3082, 80 MHz’e kadar sinyal üretebilen, 2 bağımsız çıkış kanalı ve 16-bit dikey çözünürlüğe sahip profesyonel bir keyfi fonksiyon jeneratörüdür.
1.25 GSa/s örnekleme hızı, 16 M noktalık derin keyfi dalga hafızası ve çok geniş modülasyon desteği sayesinde hem analog hem dijital sistemlerin doğrulama ve karakterizasyon süreçlerinde güvenilir bir test altyapısı sunar.
8 inç dokunmatik ekranı, klasik fonksiyon jeneratörlerinden farklı olarak hızlı parametre ayarı ve sezgisel kullanım sağlar. SCPI ve LabVIEW uyumluluğu sayesinde otomasyon ve ATE sistemlerine kolayca entegre edilebilir.
Türkiye’de Stokta – Hızlı Teslim
Bu model CMsense Teknoloji stoklarında mevcuttur.
Proje bazlı uygulamalar için bekleme süresi olmadan hızlı teslim avantajı sunar.
Kurumsal projeler için özel fiyatlandırma ve esnek ödeme koşullarını öğrenmek için teklif isteyiniz.
Teknik ve Uygulama Odaklı Giriş
XDG3082; sinüs, kare, darbe ve keyfi dalga formlarını yüksek doğrulukla üretebilen, düşük jitter ve yüksek frekans kararlılığına sahip bir fonksiyon jeneratörüdür.
16-bit çözünürlük, özellikle düşük genlikli ve hassas sinyal uygulamalarında daha temiz ve pürüzsüz dalga formları elde edilmesini sağlar.
Geniş modülasyon seti ve dahili frekans sayacı sayesinde haberleşme, güç elektroniği ve gömülü sistem testlerinde tek cihazla çok sayıda senaryo oluşturulabilir.
Bu Model Kimler İçin Uygundur?
XDG3082; elektronik AR-GE ekipleri, üniversite laboratuvarları, haberleşme sistemleriyle çalışan mühendisler ve sinyal bütünlüğü analizi yapan kullanıcılar için uygundur.
Yüksek çözünürlükte keyfi dalga üretimine ihtiyaç duyan, aynı anda iki bağımsız kanal kullanmak isteyen profesyonel kullanıcılar için ideal bir çözümdür.
Neden Bu Model?
XDG3082, 16-bit çözünürlüğü ile standart jeneratörlere kıyasla daha düşük kuantalama gürültüsü sunar.
8” dokunmatik ekran sayesinde hızlı ve hatasız parametre ayarı yapılabilir.
Geniş modülasyon desteği ile haberleşme ve sinyal simülasyonu uygulamalarında esneklik sağlar.
SCPI uyumluluğu sayesinde otomasyon sistemlerine doğrudan entegre edilir.
Fiyat/performans açısından 80 MHz sınıfında güçlü bir alternatiftir.
Frekans ve Dalga Biçimi Özellikleri
–––––––––––––––––––––––––
Sinüs: 1 µHz – 80 MHz
Kare: 1 µHz – 30 MHz
Darbe: 1 µHz – 25 MHz
Rampa: 1 µHz – 5 MHz
Gürültü: 120 MHz (-3 dB, tipik)
Keyfi Dalga: 1 µHz – 15 MHz
Harmonik: 1 µHz – 40 MHz (16. harmonik)
Örnekleme Hızı: 1.25 GSa/s
Dikey Çözünürlük: 16-bit
Frekans Kararlılığı: ±1 ppm
Keyfi Dalga Hafızası: 16 M nokta
Standart Dalga Formları: Sinüs, kare, darbe, rampa, gürültü, harmonik
Keyfi Dalga Formları: 150 yerleşik + kullanıcı tanımlı

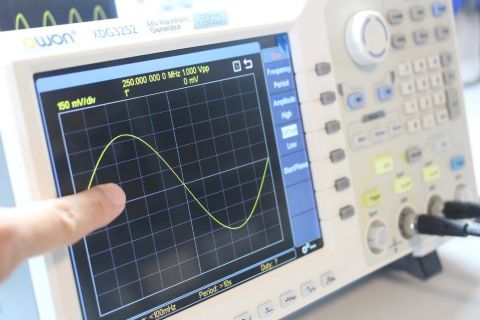

Dokunmatik Ekran ve Kullanım Deneyimi
–––––––––––––––––––––––––
Ekran: 8” renkli TFT dokunmatik LCD
Çözünürlük: 800 × 480
Kullanım: Dokunmatik ve fiziksel kontrol birlikte
Arayüz: Modern, hızlı erişimli menü yapısı
Modülasyon ve İşlevler
–––––––––––––––––––––––––
Desteklenen Modülasyonlar:
AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, ASK, DSB-AM, SUM, Sweep, Burst
Tetikleme: Dahili ve harici tetikleme
Referans Saat: Giriş ve çıkış desteği
Dahili Frekans Sayacı
–––––––––––––––––––––––––
Aralık: 0.00000001 MHz – 200 MHz
Ölçümler: Frekans, periyot, pozitif/negatif darbe genişliği, görev döngüsü
Çözünürlük: 7 basamak

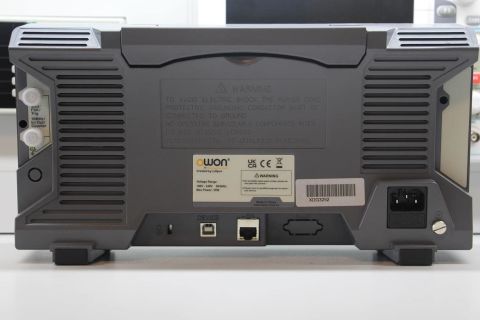

İletişim ve Yazılım
–––––––––––––––––––––––––
Bağlantılar: USB Host, USB Device, LAN
RS232: Opsiyonel
Yazılım Uyumluluğu: SCPI ve LabVIEW
Fiziksel Özellikler
–––––––––––––––––––––––––
Boyutlar: 340 × 177 × 90 mm
Ağırlık: 2.3 kg
Tasarım: Kompakt, masaüstü kullanıma uygun
Kullanım Alanları
–––––––––––––––––––––––––
Elektronik geliştirme ve doğrulama testleri
Üniversite ve eğitim laboratuvarları
Sinyal simülasyonu ve cihaz karakterizasyonu
Telekomünikasyon ve AR-GE uygulamaları
Kutu İçeriği
–––––––––––––––––––––––––
XDG3082 Keyfi Fonksiyon Jeneratör
Güç kablosu
USB kablosu
2 adet BNC/Q9 kablo
Kullanım kılavuzu
CMsense Teknik Yaklaşımı
XDG3082, CMsense tarafından yüksek çözünürlüklü sinyal üretimi gerektiren test altyapıları için teknik olarak değerlendirilmiştir.
Uygulama seçimi, otomasyon entegrasyonu ve doğru test senaryolarının oluşturulması için teknik destek sağlanır.
CMsense bu ürünü, osiloskop ve analiz cihazlarıyla birlikte kullanılan profesyonel sinyal üretim zincirinin temel bir bileşeni olarak konumlandırır.
